RSMFHB-2R
NOTE
Exemple 1
Slave 1
NBT
Slave 2
NOTE
MIW-RSMFHB-2R-FR-000 - 22 / 03 / 2021
TRANSMETTEUR D'AMBIANCE
MULTIFONCTIONNEL DE CO

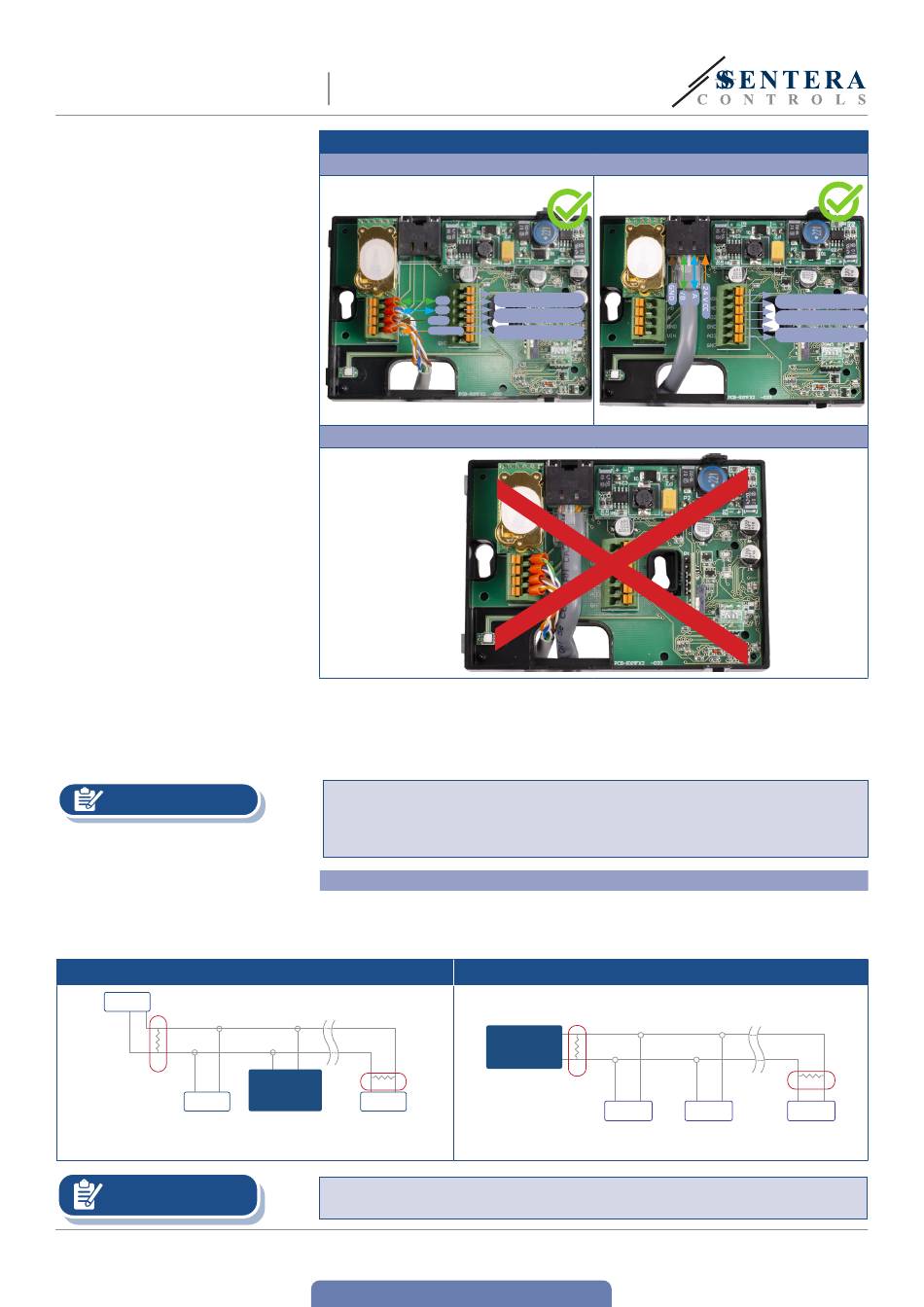

Fig. 4 Câblage et raccordements
Raccordements corrects
/B
A
GND
24 VCC
Raccordements incorrects
7.
Fermez le boîtier et fixez le couvercle.
8.
Mettez sous tension.
9.
Personnalisez les paramètres d'usine à celles désirées via le logiciel 3SModbus ou
via le pocket "Sensistant" (si nécessaire). Pour consulter les paramètres d'usine,
voir Table Registres Modbus.
Pour les données complètes des registres Modbus, reportez-vous au Modbus
Register Map du produit, un document distinct joint au code de l'article sur le site
Web et contenant la liste des registres. Il peut que les produits avec des versions
antérieures du logiciel ne soient pas compatibles avec cette liste.
Paramètres facultatifs
Pour assurer la communication correcte, le NBT doit être activé sur seulement deux
appareils du réseau Modbus. Si nécessaire, activez la résistance NBT via 3SModbus
ou via le pocket Sensistant (Registre de stockage 9).
RX
ТX
NBT
Master
Slave n
Dans un réseau Modbus, deux terminateurs NBT doivent être activés.
www.sentera.eu
Retour à la table des matières
AVEC BUZZER
2
Sortie 1 - T
Sortie 2 - Hr
Sortie 3 - CO
2
Exemple 2
Master
NBT
Slave 1
Sortie 1 - T
Sortie 2 - Hr
Sortie 3 - CO
2
RX
ТX
NBT
Slave 2
Slave n
8 - 10
