1.2 Fonctions génerales
- Il est possible de mesurer une gamme large des
matériaux, inclusive des métaux, matiére plastique,
céramique, matière composite, époxy, vitre et d'autres
matériaux conducteur d'ultrason.
- Pour des applications spéciales, certains modèles de
sondes sont disponibles, spécialement pour les matériaux
bourrus et des applications à haute température.
- Position à Zéro et fonction de calibrage de la vitesse du
son.
- Fonction de calibrage à deux points
- Deux méthodes de travail : mode du point singulaire et
le mode de tableau ultrasonique (Scan- Mode)
- Indication de l'état de couplage montre l'état de couplage
- L'information des piles montre le capacité du reste des
Piles.
- Fonction „Auto Sleep" et „ Auto Power off" pour ménager
les piles.
- Software pour TN xx0.01 US disponible sur demande,
pour le transfert des données de la mémoire au PC.
- Mini Thermo-imprimante disponible sur demande,
pour imprimer les données mesurées du TN xx0.01 US
avec l'aide de RS-232 adapteur de connexion.
1.3 Principe de mesure
L'appareil de mesure digital d'épaisseur des matériaux
mesure l'épaisseur d'une pièce ou d'une structure en
mesurant le temps exactement qu'il a besoin pour une
impulsion courte, réglé par la sonde d'ultrason, pour
traverser l'épaisseur d'un matériau, d'être reflecté du
derrière et puis d'être renvoyé à la sonde. Cette « deux-
courses » temps du transfert doit être divisé par 2 (la
course d'aller et de retour) et puis il le faut multiplier avec
la vitesse du son du matériau spécifique. Le résultat peut
être manifesté avec la formule suivante :
H
=
H – L'épaisseur de matériau de l'object de test
v -- La vitesse du son du matériau correspondant
t -- le temps mesuré pour le temps du transit du son.
1.4 Equipement
Table 1
No.
désignation
Équipe
1
Partie principale
-ment
2
sonde
Stan-
dard
3
Gel de couplage
4
Mallette de transp.
5
Mode d'emploi
6
Piles Alkaline
Equipe
9
Sonde: ATU-US 01
-ment
10
Sonde: ATU-US 02
TN_US-BA-f-1112
Sauter GmbH
Tieringerstr. 11-15
D-72336 Balingen
E-Mail: info@sauter.eu
Mode d'emploi
TN_US
v
t
×
2
Qua
Note
ntité
1
1
ATU-
US 10
90°
1
1
1
2
Gr.AA
Voir
table
Tel: +49-[0]7433- 9976-174
Fax: +49-[0]7433-9976-285
Internet: www. sauter.eu
Addi-
11
Sonde: ATB-US 02
tionnel
12
Mini Imprimeur
thermal
13
Câble pour imprim.
14
Data Pro Software
15
Câble de la
communication
1.5 Conditions d'environnement
Températures d'opération:
Température de stockage:
Humidité relative:
moins que 90%
Dans l'environnement attenant il faut éviter des vibrations
ainsi que des champs magnétiques, milieu corrosif et de la
poussière.

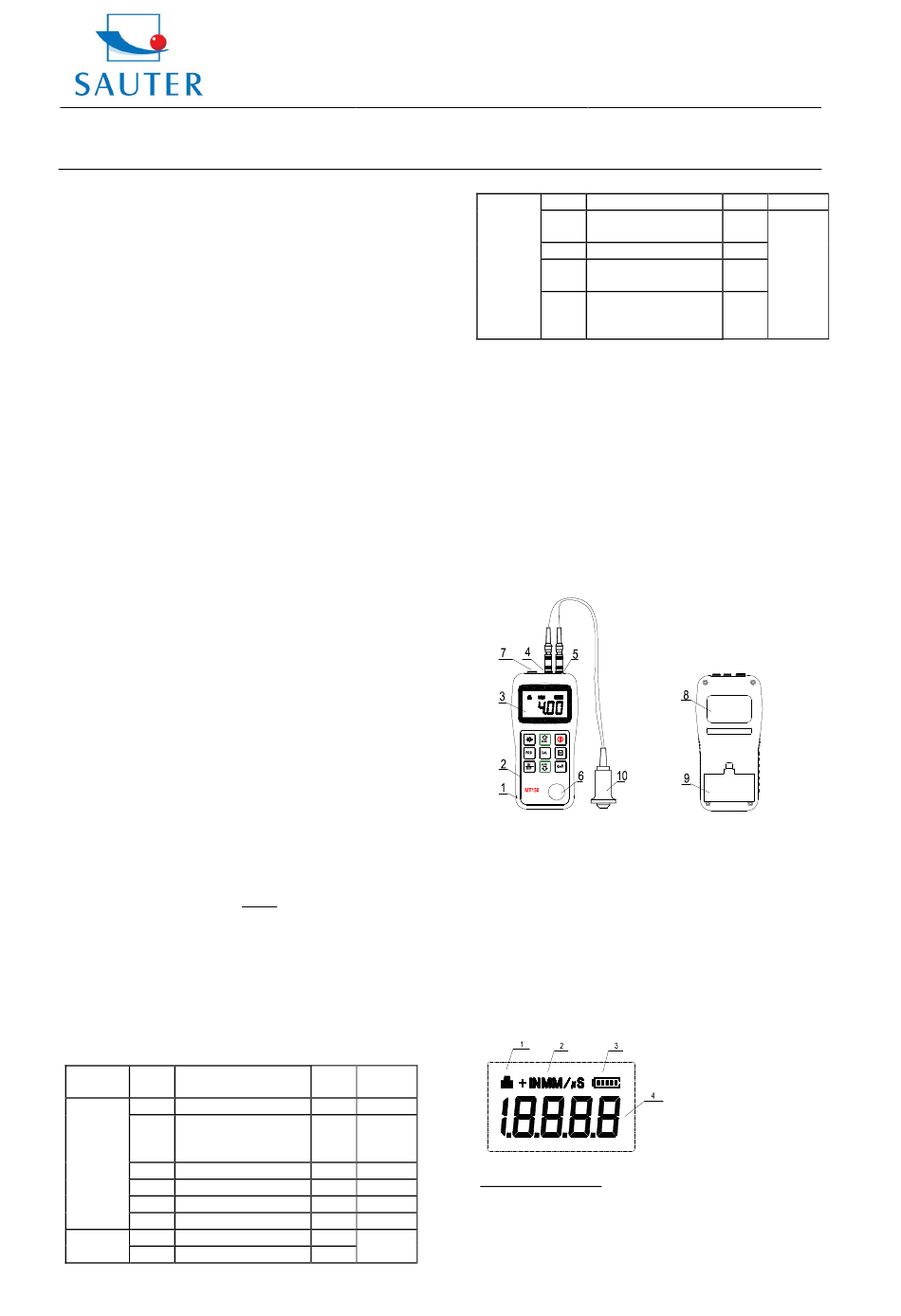

2. Caractéristiques de la construction
1 La partie pricipale
2 Le clavier
3 LCD Display
4 Prise femelle d'impulseur
5 Prise femelle d'accepteur de rayonnement
6 Plaque „Zéro"
7 Prise femelle pour le PC
8 Label (au derrière)
9 Couvercle pour le compartiment des piles
10 Sonde ultrasonore
2.1 Display digital
1 Etat de couplage: montre l'état de couplage; pendant les
mesurages sont effectués, ce symbole doit apparaître.
Sinon, l'appareil a des problèmes d'atteindre des mesures
estables. Il est probable qu'il y a des dérivations.
3-1
1
Pour
le PC
chez
1
Mod.
1
TN xx
0.01
1
US
de -20°C jusqu'à +60°C
de -30°C jusqu'à +70°C
ULTRASONIC
THICKNESS GAUGE
SN:
POWER:
2 X 1.5V
2
