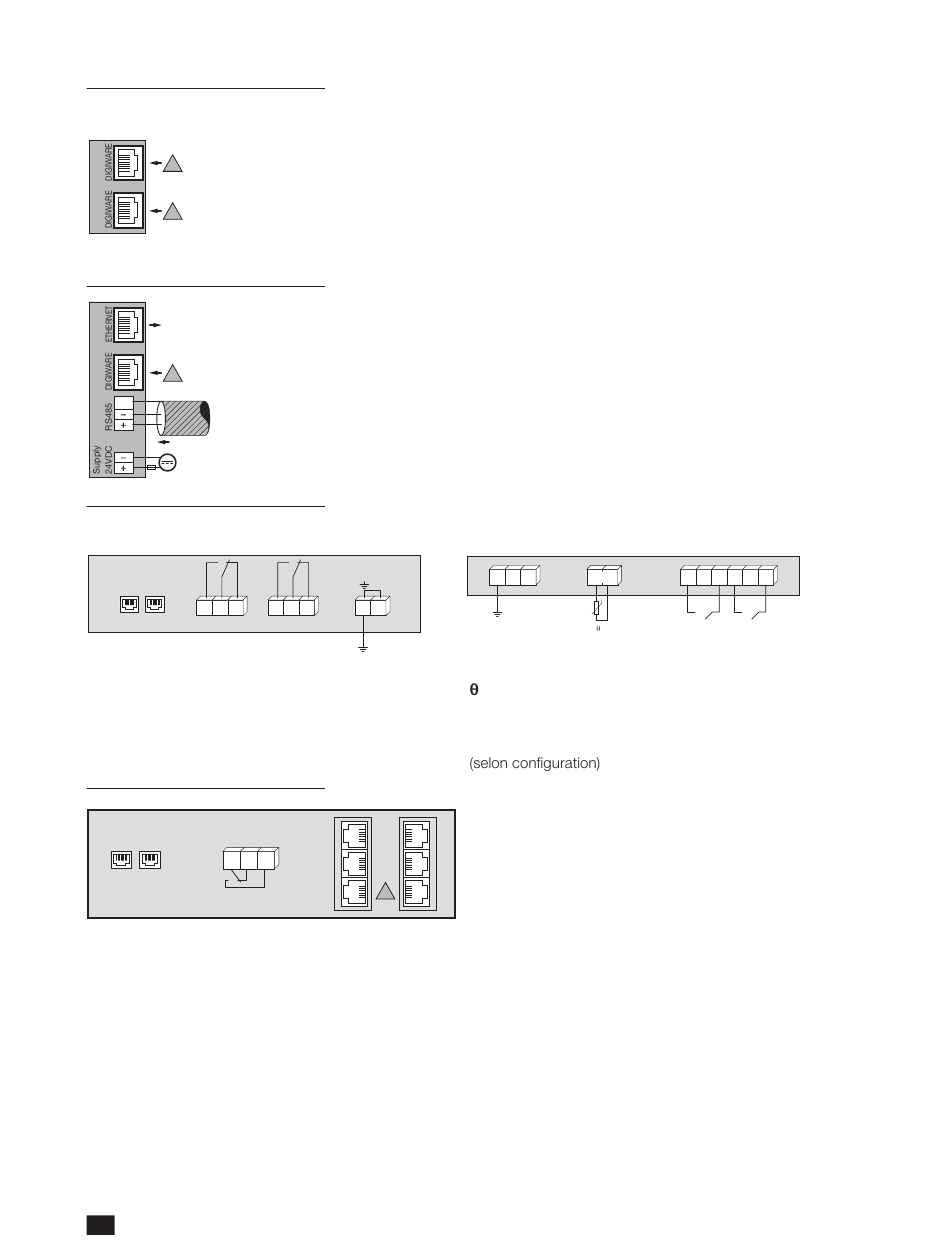

Descriptif des borniers
ISOM Digiware D-15h
DIGIWARE
!
BUS
DIGIWARE
!
BUS
ISOM Digiware D-55 / D-55h / D-75
ETHERNET
DIGIWARE
!
BUS
LIYCY-CY
NC
MASTER
(20 W max)
Protection 2A gG
ISOM Digiware L-60
Bornier supérieur
DIGIWARE BUS
14 11
12
Alarm 1
Digiware Bus : connexion bus Digiware avec
autres équipements de la gamme Digiware
14 - 11 - 12 : sortie relais d'alarme 1
24 - 21 - 24 : sortie relais d'alarme 2
TERRE FE : raccordement à la terre
ISOM Digiware F-60
DIGIWARE BUS
OUTPUT
11
RJ45
24V (1A MAX)
Digiware Bus : connexion bus Digiware avec autres
équipements de la gamme Digiware
11 - 12 - 14 : sortie relais d'alarme
I01 - I02 - I03 - I04 - I05 - I06 : connexion ISOM T-15
(vers tores) ou capteurs de courant TE/TR/TF
36
FR
FE
24 21
22
Alarm 2
I 01
I 04
12
14
I 02
I 05
I 03
!
I 06
Bornier inférieur
KE
L1
L2
θ >
>
PTC (120ºC)
KE - L1 - L2 : tension réseau Un
> : liaison à la sonde de température (PTC)
C out : commun de liaison des sorties
C in : commun de liaison des entrées
1 - 2 - 3 - 4 : connexion en entrées ou sorties
C out
1
2
3
4
C in
Exemple
Exemple
de câblage
de câblage
en sortie
en entrée
ISOM DIGIWARE - 546780A - SOCOMEC
