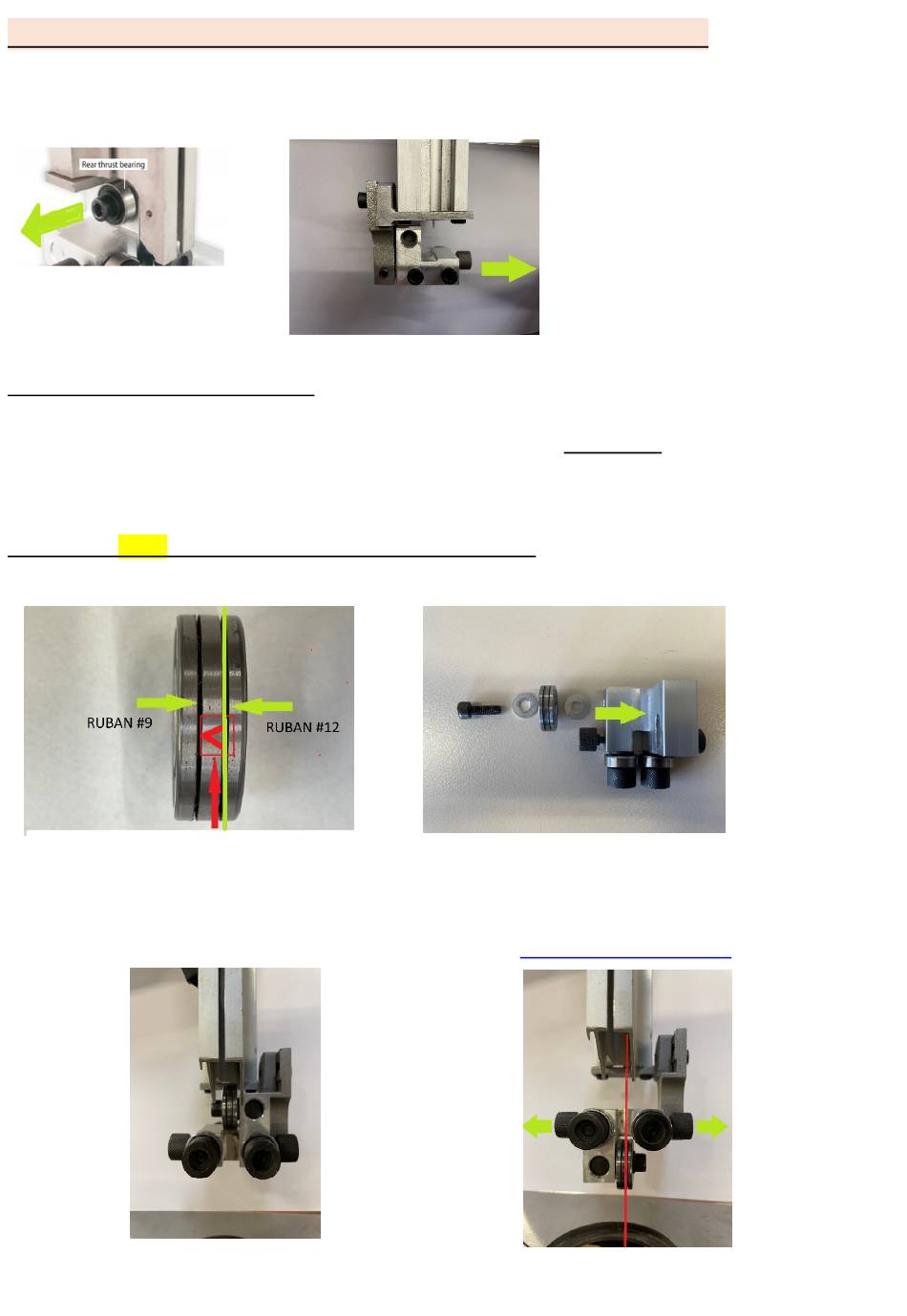

Montage du roulement de chantournage sur le guide supérieur:
- Démonter le roulement de découpe classique supérieur.
(Fig 8)
- Dévisser les deux vis de fixation et l'ôter le guide lame de l'axe.
(Fig 9)
Figure 8
Figure 9
- Montage du roulement sur le guide :
>
>
ruban 12
ruban 9
Le symbole
gravé sur le roulement indique la rainure à utiliser :
(Fig 10)
- Monter le roulement supérieur en plaçant deux rondeles M6 x 18 x 0.8 mm livrées dans la pochette en
papier du kit de chaque côté du roulement.
(Fig 11)
La rainure de droite doit correspondre à la taille de lame utilisée.
(Fig 12)
Figure 10
Figure 11
- Monter le guide lame en position de chantournage en le pivotant par rapport à sa position de découpe
classique et écarter les deux roulements latéraux.
(Fig 12-13)
Position de découpe classique
Position de chantournage
Figure 12
Figure 13
