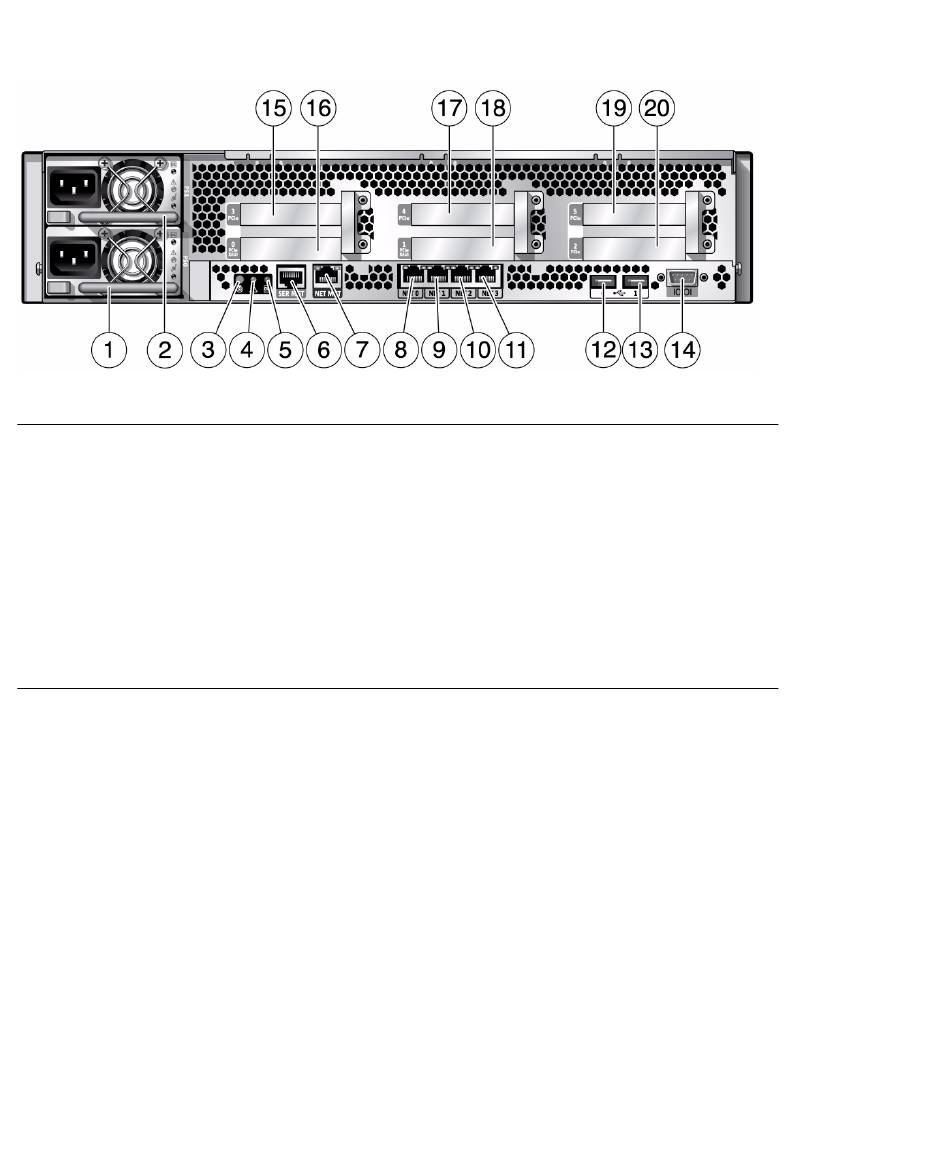

Connecteurs de câble et DEL situés sur le panneau arrière du serveur Sun SPARC Enterprise T5240
FIGURE:
Légende de la figure
1
Alimentation 0
2
Alimentation 1
3
Bouton DEL de localisation
4
DEL d'opération de maintenance requise
5
DEL d'alimentation normale
6
Port de gestion série du processeur de service
7
Port de gestion réseau du processeur de service
8
Port Gbit Enet NET0
9
Port Gbit Enet NET1
10 Port Gbit Enet NET2
Les ports USB 2 et 3 se trouvent sur le panneau avant.
14
Guide d'installation des serveurs Sun SPARC Enterprise T5140 et T5240 • Juillet 2009
11 Port Gbit Enet NET3
12 Port USB 0
13 Port USB 1
14 Port série TTYA
15 Connecteur PCIe 3
16 Emplacement PCIe ou XAUI 0
17 Emplacement PCIe nº4
18 Emplacement PCIe ou XAUI nº1
19 Emplacement PCIe nº5
20 Connecteur PCIe 2
