Asus H170M-PLUS Manuel D'utilisation

Asus H170M-PLUS Manuel D'utilisation

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel

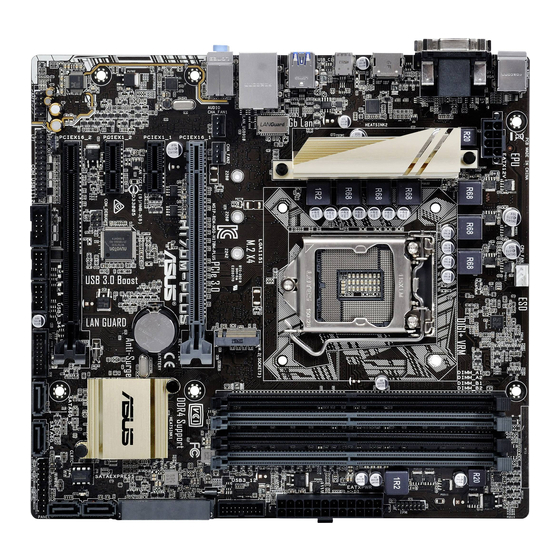

H170M-PLUS

Publicité

loading

Manuels Connexes pour Asus H170M-PLUS

Sommaire des Matières pour Asus H170M-PLUS

  • Page 1 H170M-PLUS...
  • Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé...
  • Page 3 Table des matières Consignes de sécurité ..................iv À propos de ce manuel .................. iv Contenu de la boîte ..................vi Résumé des caractéristiques de la H170M-PLUS ........vi Chapitre 1 Introduction au produit Avant de commencer ..............1-1 Vue d'ensemble de la carte mère ...........1-1 Processeur ..................1-4...
  • Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise de courant avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
  • Page 5 Reportez-vous aux sources suivantes pour plus d'informations sur nos produits. Site web ASUS Le site web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS. Documentation optionnelle Le contenu livré...
  • Page 6 La prise en charge de la technologie Intel Turbo Boost 2.0 varie en fonction du modèle ® de processeur utilisé. ** Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs Intel ® compatibles avec cette carte mère. Chipset...
  • Page 7 Double interconnexion entre le contrôleur réseau embarqué et le PHY (Physical Layer) Chipset Intel H170 Express - Prend en charge ASUS USB 3.0 Boost ® - 6 x Ports USB 3.0 / 2.0 (4 au milieu + 2 sur le panneau d'E/S, bleu, Type A) - 1 x Port USB 5 Gb/s Type C, prend en charge une puissance de sortie 3A - 6 x Ports USB 2.0 / 1.1 (4 au milieu + 2 sur le panneau d'E/S)
  • Page 8 - Application Media Streamer pour smartphones et tablettes fonctionnant sous iOS 7 et Android 4.0 Fonctionnalités exclusives - ASUS Ai Charger - ASUS AI Suite 3 - ASUS Disk Unlocker incluant 3To + support disque dur Fonctionnalités - ASUS Anti Surge uniques ASUS EZ DIY Push Notice (Surveillance en temps réel)
  • Page 9 Flash ROM 128 Mo, BIOS UEFI AMI, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 5.0, BIOS multilingue, ASUS EZ Flash 3, CrashFree BIOS 3, F11 (Assistant EZ BIOS Tuning), raccourci F6 (Q-Fan), F3 (Favoris), Prise de notes rapide, Historique des modifications, F12 (Impression écran), Infos de SPD ASUS (Serial Presence...
  • Page 11 Pas de vis Placez six (6) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous) pour sécuriser la carte mère au châssis. Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère. ASUS H170M-PLUS...
  • Page 12 Placez ce côté vers l'arrière du châssis H170M-PLUS 1.2.3 Schéma de la carte mère H170M-PLUS 22.7cm(8.95in) KBMS CPU_FAN DIGI +VRM EATX12V HDMI 1442K LGA1151 USB_C1 USB3_78 LAN_USB910 AUDIO CHA_FAN2 CHA_FAN1 PCIEX16_1 H170M-PLUS Intel ® PCIEX1_1 BATTERY I219V Intel ® H170...
  • Page 13 12. Connecteurs USB 2.0 (10-1 pin USB1112; USB1314) 1-15 13. Connecteur COM (10-1 pin COM) 1-15 14. Connecteur LPT (26-1 pin LPT) 1-16 15. Connecteur pour port audio en façade (10-1 pin AAFP) 1-18 16. Connecteur audio numérique (4-1 pin SPDIF_OUT) 1-18 ASUS H170M-PLUS...
  • Page 14 • Conservez-bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1151.
  • Page 15 1.3.1 Installer le processeur ASUS H170M-PLUS...
  • Page 16 1.3.2 Installer le ventilateur du processeur Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du dissipateur avant toute installation. Pour installer le ventilateur du processeur Chapitre 1 : Introduction au produit...
  • Page 17 DDR4. L'illustration ci-dessous indique l'emplacement des slots DIMM DDR4 : Selon les caractéristiques des processeurs Intel , un voltage pour module mémoire inférieur ® à 1.35V est recommandé pour protéger le processeur. H170M-PLUS H170M-PLUS 288-pin DDR4 DIMM sockets ASUS H170M-PLUS...
  • Page 18 Consultez votre revendeur pour plus d'informations. • Visitez le site Web d'ASUS pour consulter la dernière liste des fabricants de modules mémoire compatibles avec cette carte mère. Chapitre 1 : Introduction au produit...
  • Page 19 1.4.3 Installer un module mémoire Retirer un module mémoire ASUS H170M-PLUS...
  • Page 20 Slots d'extension Plus tard, vous pourrez avoir besoin d'installer des cartes d'extension. La section suivante décrit les slots et les cartes d'extension compatibles. Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.
  • Page 21 – – – ® Contrôleur USB 3.0 partagé – – – Interface M.2 partagé – – – SATA Express partagé – – – Contrôleur SATA partagé – – – Contrôleur HD Audio partagé – – – ASUS H170M-PLUS 1-11...
  • Page 22 CLRTC H170M-PLUS PIN 1 H170M-PLUS Clear RTC RAM Pour effacer la mémoire RTC : Éteignez l'ordinateur, débranchez le cordon d'alimentation et retirez la pile de la carte mère. Utilisez un objet métallique tel qu'un tournevis pour court-circuiter les deux broches.
  • Page 23 Port microphone (rose). Ce port permet de brancher un microphone. Reportez-vous au tableau de configuration audio ci-dessous pour une description de la fonction des ports audio en configuration 2.1, 4.1, 5.1 ou 7.1 canaux. ASUS H170M-PLUS 1-13...
  • Page 24 Configurations audio 2.1, 4.1, 5.1 et 7.1 canaux Casque / Port 4.1 canaux 5.1 canaux 7.1 canaux 2.1 canaux Bleu clair (Panneau Sortie haut- Sortie haut-parleurs Sortie haut-parleurs Entrée audio arrière) parleurs arrières arrières arrières Sortie haut- Sortie haut-parleurs Sortie haut-parleurs Vert (Panneau arrière) Sortie audio parleurs avants avants avants Haut-parleur central/...
  • Page 25 à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis. PIN 1 H170M-PLUS H170M-PLUS Serial port (COM) connector Le module COM est vendu séparément. Connecteurs USB 2.0 (10-1 pin USB1112; USB1314) Ces connecteurs sont dédiés à des ports USB 2.0. Connectez le câble du module USB à...
  • Page 26 IntA_P2_D+ USB3_34 PIN 1 H170M-PLUS H170M-PLUS USB3.0 Front panel connectors Le module USB 3.0 est vendu séparément. Connecteur LPT (26-1 pin LPT) Le connecteur LPT (Line Printing Terminal) est compatible avec des périphériques tels qu'une imprimante. LPT standardise IEEE 1284, qui est l'interface de port parallèle sur les ordinateurs PC compatibles IBM.
  • Page 27 -12 Volts +3 Volts +3 Volts PIN 1 H170M-PLUS ATX power connectors • Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (ou version ultérieure), et qui fournit au minimum 350 W.
  • Page 28 H170M-PLUS HD-audio-compliant Legacy AC’97 pin definition compliant definition H170M-PLUS Front panel audio connector • Nous vous recommandons de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD. • Si vous souhaitez connecter un module High-Definition Audio en façade via ce connecteur, assurez-vous que l'élément Front Panel Type du BIOS soit réglé...
  • Page 29 Interface M.2 (socket 3) Cette interface permet d'installer un module SSD M.2 (NGFF). M.2(SOCKET3) H170M-PLUS H170M-PLUS M.2(SOCKET3) • Cette interface n'est compatible qu'avec les périphériques de stockage de type M Key et 2242/2260/2280. • Le slot M.2 prend en charge des vitesses de transfert de données jusqu'à 32 Gb/s.
  • Page 30 ! Le connecteur CPU_FAN prend en charge les ventilateurs du processeur d'une puissance maximale de 1A (12 W). Seul le ventilateur du processeur à 4 broches prend en charge la fonction ASUS FAN Xpert 1-20 Chapitre 1 : Introduction au produit...
  • Page 31 SATA6G_3 RSATA_TXP3 RSATA_TXN3 RSATA_RXN3 RSATA_RXP3 SATA6G_5 SATA6G_6 H170M-PLUS H170M-PLUS Intel SATA 6.0Gb/s connectors ® Extrémité à REMARQUE : Connectez l’extrémité angle droit à angle droit du câble SATA à votre lecteur SATA. Vous pouvez aussi connecter cette extrémité du câble à...
  • Page 32 +HDD_LED- RESET +PWR_LED- * Requires an ATX power supply H170M-PLUS System panel connector • LED d'alimentation système (2-pin +PWR_LED-) Ce connecteur à 2 broches est dédié à la LED d'alimentation système. Branchez le câble LED d'alimentation du châssis à ce connecteur. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.
  • Page 33 “soft-off”. Elle vous rappelle qu'il faut bien éteindre le système et débrancher le câble d'alimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. L'illustration ci-dessous indique l'emplacement de cette LED. SB_PWR H170M-PLUS Standby Power Powered Off H170M-PLUS Standby power LED ASUS H170M-PLUS 1-23...
  • Page 34 Placez le DVD de support dans votre lecteur optique. Si Autorun est activé, le DVD affichera automatiquement la liste des fonctionnalités uniques de votre carte mère ASUS. Cliquez sur l'onglet Pilotes, Utilitaires, Pilote AHCI/RAID, Manuel, Contact ou Spécial pour afficher leur menu respectif.
  • Page 35 • Les captures d'écran du BIOS sont fournies à titre indicatif seulement. 2.1.1 EZ Update EZ Update est un utilitaire vous permettant de mettre à jour les logiciels, les pilotes et le BIOS en toute simplicité. Grâce à cet utilitaire, vous pouvez également mettre à jour le BIOS manuellement et sélectionner un logo de démarrage lorsque le système entre dans le POST. Pour Lancer EZ Update, cliquez sur EZ Update. Mise à jour automatique des pilotes, des logiciels et du BIOS de la carte mère Sélectionner un fichier BIOS Modifier le logo Mettre à jour le BIOS de démarrage EZ Update nécessite une connexion internet par l'intermédiaire d'un réseau ou d'un FAI (Fournisseur d'accès internet). ASUS H170M-PLUS...
  • Page 36 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows ® • Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la compatibilité et la stabilité du système. Sélectionnez l'élément Load Optimized Defaults (Charger valeurs par défaut optimisées) dans le menu Exit. Consultez la section 2.10 Menu Exit (Sortie) pour plus d'informations. • Vérifiez votre connexion internet avant de mettre à jour le BIOS via Internet. Pour mettre à jour le BIOS avec EZ Flash 3 : Accédez à l'interface Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et sélectionnez l'élément ASUS EZ Flash 3 Utility. Appuyez sur la touche <Entrée> de votre clavier pour l'activer. Suivez les étapes ci-dessous pour mettre à jour le BIOS via USB ou Internet. Via USB Insérez la clé USB contenant le fichier BIOS dans l'un des ports USB de votre ordinateur, puis sélectionnez by USB (par USB). b) Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Drive (Lecteur). Utilisez les touches Haut/Bas du clavier pour sélectionner le support de stockage contenant le fichier BIOS, puis appuyez sur <Entrée>. d) Appuyez sur <Tab> pour passer au champ Folder Info (Informations dossier). e) Utilisez les touches Haut/Bas du clavier pour localiser le fichier BIOS, puis appuyez sur <Entrée> pour lancer le processus de mise à jour du BIOS.
  • Page 37 Redémarrez le système une fois la mise à jour terminée. • ASUS EZ Flash 3 prend en charge les périphériques USB, tels qu'une clé USB, avec format FAT 32/16 et partition unique exclusivement. • NE PAS éteindre ou redémarrer le système lors de la mise à jour du BIOS ! Le faire peut causer un échec d'amorçage du système ! 2.1.3 Utilitaire ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à jour. • Avant d'utiliser cet utilitaire, renommez le fichier BIOS stocké sur votre périphérique de stockage amovible avec le nom H170MP.CAP. • Le fichier BIOS dans le DVD de support n'est peut-être pas la dernière version. Veuillez télécharger la dernière version sur le site Web d'ASUS (www.asus.com). Restaurer le BIOS Pour restaurer le BIOS : Démarrez le système. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible sur l'un des ports USB de votre ordinateur. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur F5 pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système. NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut causer un échec d'amorçage du système ! 2.1.4 Utilitaire ASUS BIOS Updater ASUS BIOS Updater vous permet de mettre à jour le BIOS sous DOS.
  • Page 38 Please select boot device:  and  to move selection ENTER to select boot device ESC to boot using defaults P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup 4. Lorsque le chargeur de démarrage apparaît, appuyez sur la touche <Entrée> de votre clavier dans un délai de 5 secondes pour accéder à l'invite de commande FreeDOS.
  • Page 39 [Enter] Select or Load [Tab] Switch [V] Drive Info [Up/Down/Home/End] Move [Esc] Exit Utilisez la touche <Tab> pour basculer d'un champ à l'autre, et les touches <Haut/Bas/ Début/Fin> de votre clavier pour sélectionner le fichier BIOS, puis appuyez sur <Entrée>. BIOS Updater vérifie alors le fichier BIOS sélectionné et vous demande de confirmer la mise à jour du BIOS. Are you sure you want to update the BIOS? La fonction de sauvegarde du BIOS n'est pas prise en charge en raison de certaines réglementations liées à la sécurité. Sélectionnez Oui et appuyez sur <Entrée>. Appuyez sur <Échap> pour quitter BIOS Updater. Redémarrez votre ordinateur. NE PAS éteindre ou redémarrer le système lors de la mise à jour du BIOS ! Le faire peut causer un échec d'amorçage du système. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults située dans le menu Exit du BIOS. Consultez la section 2.10 Menu Exit (Sortie) pour plus d'informations. ASUS H170M-PLUS...
  • Page 40 <Suppr.>, le POST continue ses tests. Accéder au BIOS après le POST Pour accéder au BIOS après le POST, vous pouvez : Appuyer simultanément sur <Ctrl>+<Alt>+<Suppr.>. Appuyer sur le bouton de réinitialisation du châssis. Appuyer sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué. L'utilisation du bouton d'alimentation, le bouton de réinitialisation ou les touches <Ctrl>+<Alt>+<Suppr.> peut endommager vos données ou votre système. Nous vous recommandons d'éteindre correctement votre système depuis votre système d'exploitation. • Les captures d'écrans du BIOS incluses dans cette section sont données à titre indicatif et peuvent différer de celles apparaissant sur votre écran. • Téléchargez la dernière version du BIOS sur le site Web d'ASUS www.asus.com. • Assurez-vous d'avoir connecté une souris à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS. • Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Defaults du menu Exit ou appuyez sur la touche F5. Consultez la section 2.10 Menu Exit (Sortie) pour plus d'informations. • Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère. Consultez la section 1.6 Cavaliers pour plus d'informations sur l'effacement de la mémoire CMOS. L'écran de menu BIOS Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode...
  • Page 41 Avancé Affiche la vitesse du ventilateur du périphériques processeur. Appuyez sur ce bouton pour Rechercher de démarrage régler les ventilateurs manuellement dans les FAQ Enregistre les modifications Charge les paramètres par défaut Affiche la liste et redémarre le système des périphériques de démarrage Les options de la séquence de démarrage varient en fonction des périphériques installés. ASUS H170M-PLUS...
  • Page 42 2.2.2 Advanced Mode (Mode avancé) L'interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la configuration des paramètres du BIOS. L'écran ci-dessous est un exemple de l'interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les diverses options de configuration. Pour accéder au Mode EZ, sélectionnez EzMode(F7) ou appuyez sur la touche F7 de votre clavier. Contrôle Q-Fan Assistant EZ Tuning Favoris Bouton de prise de notes Langue Raccourcis Barre de menus Dernières Aide générale Champs de Barre de modifications configuration défilement Éléments de menu EZ Mode Informations matérielles Chapitre 2 : Mise en route...
  • Page 43 Les autres éléments My Favorites (Favoris), Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot (Démarrage), Tool (Outils) et Exit (Sortie) de la barre des menus ont leurs propres menus respectifs. Éléments de sous-menu Si un signe “>” apparaît à côté de l'élément d'un menu, ceci indique qu'un sous-menu est disponible. Pour afficher le sous-menu, sélectionnez l'élément souhaité et appuyez sur la touche <Entrée> de votre clavier. Langue De nombreuses langues d'utilisation sont disponibles pour l'interface de configuration du BIOS. Cliquez sur ce bouton pour sélectionner la langue que vous souhaitez voir s'afficher sur l'écran du BIOS. Favoris (F3) Favoris est un espace personnel à partir duquel vous pouvez aisément accéder à et modifier vos éléments de configuration de BIOS favoris. Sélectionnez les paramètres de BIOS fréquemment utilisés et ajoutez-les à la liste des favoris. Consultez la section 2.3 Favoris pour plus de détails. Contrôle Q-Fan (F6) La fonctionnalité Q-Fan permet de gérer et de personnaliser les réglages des ventilateurs installés. Utilisez ce bouton pour ajuster les ventilateurs manuellement selon vos besoins. Consultez la section 2.2.3 Contrôle Q-Fan pour plus de détails. Assistant EZ Tuning (F11) Cet assistant vous permet de visualiser et de régler les paramètres d'overclocking du système. Il permet aussi de modifier le mode de fonctionnement SATA de la carte mère (AHCI ou RAID). Consultez la section 2.2.4 Assistant EZ Tuning pour plus de détails. ASUS H170M-PLUS...
  • Page 44 Rechercher dans les FAQ Déplacez votre souris au-dessus de ce bouton pour afficher un code QR. Numérisez ce code QR avec votre appareil mobile pour vous connecter à la page Web de FAQ sur le BIOS ASUS. Vous pouvez également scanner le code QR ci-dessous. Bouton de prise de notes (F9) Ce bouton vous permet de prendre des notes dans le BIOS. • Cette fonctionnalité ne prend pas en charge les touches ou les raccourcis clavier suivants : touche Suppr. et raccourcis copier, couper et coller. • Seuls les caractères alphanumériques peuvent être utilisés pour la saisie de notes. Raccourcis Le bouton situé au-dessus de la barre de menu contient les touches de navigation de l'interface de configuration du BIOS. Les touches de navigation permettent de naviguer et sélectionner/ modifier les divers éléments disponibles dans l'interface de configuration du BIOS. Barre de défilement Une barre de défilement apparaît à droite de l'écran de menu lorsque tous les éléments ne peuvent pas être affichés à l'écran. Utilisez les flèches Haut/Bas ou les touches <Page préc.> / <Page suiv.> de votre clavier pour afficher le reste des éléments. Aide générale En haut à droite de l'écran de menu se trouve une brève description de l'élément sélectionné. Utilisez la touche <F12> pour faire une capture d'écran du BIOS et l'enregistrer sur un périphérique de stockage amovible. Champs de configuration Ces champs affichent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément qui n'est pas configurable par l'utilisateur. Les champs configurables sont surlignés lorsque ceux-ci sont sélectionnés. Pour modifier la valeur d'un champ, sélectionnez-le et appuyez sur la touche <Entrée> de votre clavier pour afficher la liste des options de configuration disponibles. Dernières modifications Un bouton est disponible dans le BIOS pour vous permettre d'afficher les éléments de...
  • Page 45 2.2.3 Contrôle Q-Fan La fonctionnalité Q-Fan vous permet de sélectionner un profil de ventilateur pour une utilisation spécifique ou configurer manuellement la vitesse de rotation des ventilateurs installés. Sélection de ventilateur Appliquer les Sélection de profil modifications Retour Annuler les au menu modifications principal ASUS H170M-PLUS 2-11...
  • Page 46 Configuration manuelle des ventilateurs Sélectionnez le mode Manuel de la liste des profils pour configurer manuellement la vitesse de rotation des ventilateurs. Option de personnalisation de Points de vitesse la vitesse des ventilateurs Pour configurer vos ventilateurs manuellement : Sélectionnez un ventilateur. Faites glisser les points de vitesse pour modifier la vitesse de rotation du ventilateur. Cliquez sur Appliquer pour enregistrer les modifications et cliquez sur Exit (ESC) (Sortie) pour quitter. 2-12 Chapitre 2 : Mise en route...
  • Page 47 2.2.4 Assistant EZ Tuning L'assistant EZ Tuning vous permet d'optimiser la fréquence du processeur et de la mémoire ainsi que la vitesse du ventilateur du processeur. Vous pouvez également créer des volumes RAID par le biais de cet assistant. Optimisation des fréquences Pour optimiser les fréquences du processeur et de la mémoire : Appuyez sur la touche <F11> de votre clavier ou cliquez sur pour accéder à l'écran de l'assistant EZ Tuning, puis cliquez sur Suivant. Sélectionnez un profil d'utilisation puis cliquez sur Suivant. Sélectionnez un type de ventilateur du processeur puis cliquez sur Suivant. Si vous n'êtes pas sûr du type de ventilateur installé, cliquez sur Je ne suis pas sûr. Le système se chargera de détecter automatiquement le type de ventilateur. Cliquez sur Suivant, puis sur Oui à l'apparition du message de confirmation. ASUS H170M-PLUS 2-13...
  • Page 48 Création d'un volume RAID Pour créer un volume RAID : Appuyez sur la touche <F11> de votre clavier ou cliquez sur pour accéder à l'écran de l'assistant EZ Tuning, puis cliquez sur Suivant. Cliquez d'abord sur RAID puis sur Suivant. • Vérifiez que vos disques dur ne font pas déjà partie d'un volume RAID existant. • Assurez-vous de connecter vos disques durs aux connecteurs gérés par le contrôleur SATA Intel ® Les disques durs disponibles s'affichent. Cliquez ensuite sur Suivant pour continuer. Sélectionnez le type de stockage RAID, soit Easy Backup ou Super Speed, puis cliquez sur Suivant. 2-14 Chapitre 2 : Mise en route...
  • Page 49 Pour Easy Backup, sélectionnez Easy Backup (RAID1) ou Easy Backup (RAID10), puis cliquez sur Suivant. Pour quatre disques durs, seule l'option Easy Backup (RAID 10) est disponible. Pour Super Speed, sélectionnez Super Speed (RAID0) ou Super Speed (RAID5) puis cliquez sur Suivant. Une fois terminé, cliquez sur Oui pour continuer le processus de configuration du volume RAID. Cliquez ensuite sur Oui pour quitter et sur OK pour redémarrer le système. ASUS H170M-PLUS 2-15...
  • Page 50 My Favorites (Favoris) My Favorites est un espace personnel à partir duquel vous pouvez aisément accéder à et modifier vos éléments de configuration de BIOS favoris. 2-16 Chapitre 2 : Mise en route...
  • Page 51 Ajouter des éléments à la liste des favoris Pour ajouter un élément fréquemment utilisé à la liste des favoris : Appuyez sur la touche <F3> de votre clavier ou cliquez sur pour accéder à la liste des menus du BIOS. Sélectionnez le(s) élément(s) de BIOS à ajouter à la liste de vos favoris. Menus principaux Éléments à ajouter à la liste des favoris Sous-menus Sélectionnez l'un des menus principaux, puis cliquez sur le sous-menu à ajouter à la liste des favoris en cliquant sur l'icône Les éléments suivants ne peuvent pas être ajoutés à la page des favoris : • Les éléments gérés par l'utilisateur comme la langue ou la priorité de démarrage Cliquez sur Exit (ESC) (Sortie) ou appuyez sur la touche <Échap> de votre clavier pour quitter la liste des menus du BIOS. Les éléments de BIOS sélectionnés seront dès lors disponibles dans la liste de vos favoris. ASUS H170M-PLUS 2-17...
  • Page 52 Menu Main (Principal) L'écran du menu principal apparaît lors de l'utilisation de l'interface Advanced Mode du BIOS. Ce menu offre une vue d'ensemble des informations de base du système et permet de régler la date, l'heure, la langue et les paramètres de sécurité du système. 2.4.1 System Language (Langue du système) [English] Permet de choisir la langue du BIOS. Options de configuration : [English] [Español] [Русский] [한국어] 2.4.2 Security (Sécurité) Ce menu permet de modifier les paramètres de sécurité du système. • Si vous avez oublié le mot de passe d'accès au BIOS, vous pouvez le réinitialiser en effaçant la mémoire CMOS. Consultez la section 1.6 Cavaliers pour plus d'informations sur l'effacement de la mémoire CMOS. • Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) affichent la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, ces éléments affichent Installed (Installé). 2-18 Chapitre 2 : Mise en route...
  • Page 53 Si vous avez défini un mot de passe utilisateur, la saisie de ce dernier est requise pour accéder au système. L'élément User Password (Mot de passe utilisateur) apparaissant en haut de l'écran affiche la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, cet élément affiche la valeur Installed (Installé). Pour définir un mot de passe utilisateur: Sélectionnez l'élément User Password (Mot de passe utilisateur) et appuyez sur la touche <Entrée> de votre clavier. Dans le champ Create New Password (Nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier. Confirmez le mot de passe. Pour modifier un mot de passe utilisateur: Sélectionnez l'élément User Password (Mot de passe utilisateur) et appuyez sur la touche <Entrée> de votre clavier. Dans le champ Enter Current Password (Entrer le mot de passe actuel), entrez votre mot de passe, puis appuyez sur la touche <Entrée> de votre clavier. Dans le champ Create New Password (Nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier. Confirmez le mot de passe. Pour effacer le mot de passe utilisateur, suivez les mêmes étapes que lors de la modification du mot de passe, mais appuyez sur <Entrée> lorsqu'il vous est demandé de créer/confirmer le mot de passe. Une fois terminé, l'élément User Password (Mot de passe utilisateur) en haut de l'écran affiche la valeur Not Installed (Non défini). ASUS H170M-PLUS 2-19...
  • Page 54 Ai Overclock Tuner (Réglages Ai Overclock) [Auto] Sélectionne les options d'overclocking du processeur pour obtenir la fréquence interne désirée. Sélectionnez l'une des options de configuration pré-définies suivantes : [Auto] Charge automatiquement les paramètres d'overclocking optimum pour le système. [Manual] Permet d'attribuer manuellement la fréquence de l'horloge de base (BCLK). • Cet élément n'apparaît que si vous installez des modules mémoire X.M.P sur la carte mère H170M-PLUS. Les éléments suivants n'apparaissent que si l'option Ai Overclock Tuner est définie sur • [Manual]. BCLK Frequency (Fréquence de base) [Auto] Cet élément n'apparaît que si l'option Ai Overclock Tuner est réglée sur [Manual] et permet de définir la fréquence de base pour améliorer les performances du système. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 40.0 MHz et 500.0 MHz. 2-20 Chapitre 2 : Mise en route...
  • Page 55 3-Core Ratio Limit (Limite du ratio du coeur 3) [Auto] Permet de définir la limite du ratio Turbo du coeur 3. [Auto] Applique le ratio Turbo par défaut. [Manual] A ssignation manuelle d'une valeur 3-coeurs devant être supérieure ou égale à la valeur 4-coeurs. La valeur 1-coeur/2-coeurs ne doit toutefois pas être définie sur [Auto]. Si vous attribuez une valeur pour la limite de ratio 3 coeurs, ne réglez pas la limite de ratio 1 coeur et la limite de ratio 2 coeurs sur [Auto]. 4-Core Ratio Limit (Limite du ratio du coeur 4) [Auto] Permet de définir la limite du ratio Turbo du coeur 4. [Auto] Applique le ratio Turbo par défaut. [Manual] A ssignation manuelle d'une valeur 4-coeurs devant être inférieure ou égale à la valeur 3-coeurs. La valeur 1-coeur/2-coeurs/3-coeurs ne doit toutefois pas être définie sur [Auto]. Si vous attribuez une valeur pour la limite de ratio 4 coeurs, ne réglez pas la limite de ratio 1 coeur, la limite de ratio 2 coeurs et la limite de ratio 3 coeurs sur [Auto]. ASUS H170M-PLUS 2-21...
  • Page 56 2.5.5 GPU Boost [Keep Current Settings] GPU Boost accélère le GPU intégré pour des performances graphiques extrêmes. Options de configuration : [Keep Current Settings] [Enabled] 2.5.6 EPU Power Saving Mode (Mode d'économies d'énergie EPU) [Disabled] La fonction ASUS EPU place le processeur dans un état de consommation énergétique minimale. Activez cette option pour régler des tensions VCCIN et Vcore plus faibles et garantir des économies d'énergie maximales. Options de configuration : [Disabled] [Enabled] 2.5.7 CPU SVID Support (Prise en charge SVID CPU) [Auto] La désactivation de cet élément empêche le processeur de communiquer avec le régulateur de tension externe. Options de configuration : [Auto] [Disabled] [Enabled] 2.5.8 DRAM Timing Control (Contrôle du minutage mémoire) Les sous-éléments de ce menu permettent de définir les options de contrôle du minutage...
  • Page 57 [250] Cet élément permet d'obtenir une fréquence plus élevée et un délai de réponse transitoire plus rapide. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 300kHz et 600kHz par incréments de 50KHz. CPU Power Duty Control (Contrôle de service du processeur) [T.Probe] Permet de régler la tension de chaque phase d'alimentation du régulateur de tension ainsi que les conditions thermiques. [T.Probe] Maintient l'équilibre thermique du régulateur de tension. [Extreme] Maintient l'équilibre électrique du régulateur de tension. CPU Power Phase Control (Contrôle des phases du processeur) [Auto] Permet de contrôler les phases d'alimentation en fonction de l'utilisation du processeur. Options de configuration : [Auto] [Standard] [Optimized] [Extreme] [Power Phase Response] Ne retirez PAS le module thermique en cas de réglage de cet élément sur [Power Phase Response]. Les conditions thermiques doivent être surveillées. ASUS H170M-PLUS 2-23...
  • Page 58 Cet élément n'apparaît que si l'option CPU Power Phase Control est définie sur [Power Phase Response]. Power Phase Response (Réponse des phases d'alimentation) [Fast] Cet élément permet d'accroître la vitesse de réponse des phases d'alimentation du processeur pour améliorer les performances du système ou réduire la vitesse de réponses des phases pour diminuer l'efficacité énergétique de la mémoire DRAM. Options de configuration : [Ultra Fast] [Fast] [Medium] [Regular] CPU Graphics Load-Line Calibration (Étalonnage de la charge graphique du processeur) [Auto] La ligne de charge est définie par les caractéristiques VRM d'Intel® et affecte la tension d'alimentation du GT. La tension de fonctionnement du GT décroît proportionnellement à sa charge. Une calibration de ligne de charge élevée signifie un voltage plus élevé et de meilleures performances d'overclocking, mais accroît la température du GT et du régulateur de tension. Sélectionnez un niveau entre 1 et 8 pour régler la tension d'alimentation du GT de 0 % à 100 %. Le niveau d'amélioration des performances varie en fonction des caractéristiques du processeur. Ne retirez pas le module thermique. CPU Graphics Current Capability (Capacité courant graphique du processeur) [Auto] Cet élément permet de régler la gamme de puissance totale pour l'overclocking de la mémoire GT. La sélection d'une valeur élevée pour cette option permet d'obtenir simultanément des...
  • Page 59 Long Duration Package Power Limit (Limite d'alimentation de longue durée) [Auto] Permet de limiter la durée du ratio Turbo excédant l'enveloppe thermique pour de meilleures performances. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 1W et 4095W. Package Power Time Window (Échéance d'alimentation) [Auto] Également appelé Power Limit 1 (Première limite de puissance en Watts), cette limite permet de maintenir le délai de l'alimentation lorsque le ratio Turbo excède l'enveloppe thermique. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 1 et 127 seconde(s). Short Duration Package Power Limit (Limite d'alimentation de courte durée) [Auto] Également appelé Power Limit 2 (Seconde limite de puissance en Watts), cette seconde limite offre une protection rapide lorsque l'alimentation excède la première limite. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 1W et 4095W. ASUS H170M-PLUS 2-25...
  • Page 60 IA AC Load Line (Ligne de charge CA IA) [Auto] Cet élément vous permet de définir la ligne de charge CA définie en 1/100 mOhms. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Options de configuration : [Auto] [0.01] - [62.49] IA DC Load Line (Ligne de charge CC IA) [Auto] Cet élément vous permet de définir la ligne de charge CC définie en 1/100 mOhms. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Options de configuration : [Auto] [0.01] - [62.49] 2.5.11 CPU Core/Cache Current Limit Max. (Limite de courant cache/coeur du processeur max) [Auto] Vous permet de définir une limite de courant supérieure pour empêcher un étranglement de fréquence ou de puissance lors de l'overclocking.
  • Page 61 CPU Graphics Voltage Override (Dépassement de tension de l'unité graphique du processeur) [Auto] Cette option vous permet de configurer le dépassement de tension de l'unité graphique du processeur. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 0.600V et 1.700V par incréments de 0.005V. Les éléments suivants n'apparaissent que si CPU Graphics Voltage est réglé sur [Offset Mode]. Offset Mode Sign (Signe de décalage) [+] [+] Décalage de la tension par valeur positive. [–] Décalage de la tension par valeur négative. CPU Graphics Voltage Offset (Décalage de tension de l'unité graphique du processeur) [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 0.001V et 0.635V par incréments de 0.005V. ASUS H170M-PLUS 2-27...
  • Page 62 2.5.21 PCH Core Voltage (Tension PCH) [Auto] Configure la tension de la puce PCH. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.La fourchette de valeurs est comprise entre 1.0V et 1.15V par incréments de 0.05V. Le système peut nécessiter une meilleure solution de refroidissement pour fonctionner de manière stable lors de l'utilisation de voltages élevés. 2.5.22 DRAM REF Voltage Control (Contrôle de la tension de référence de la mémoire DRAM) [Auto] Cet élément permet de définir la tension de référence de la DRAM sur les lignes de commande depuis le bus mémoire. Vous pouvez utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 0.39500V et 0.63000V par incréments de 0.00500V. DRAM DATA REF Voltage on CHA (Tension DRAM DATA REF sur canal A) [Auto] Configure la tension de référence DRAM sur le canal A. La fourchette de valeurs est comprise entre 0.39500V et 0.63000V par incréments de 0.00500V.
  • Page 63 Menu Advanced (Avancé) Le menu Advanced permet de modifier certains paramètres du processeur et d'autres composants du système. Prenez garde lors de la modification des paramètres du menu Advanced. Une valeur incorrecte peut entraîner un dysfonctionnement du système. 2.6.1 CPU Configuration (Configuration du processeur) Les éléments de ce menu affichent les informations du processeur automatiquement détectées par le BIOS. Les éléments apparaissant sur cet écran peuvent varier selon le type de processeur installé. Hyper-Threading [Enabled] La technologie Intel Hyper-Threading permet à un processeur d'être détecté comme deux processeurs logiques sous le système d'exploitation, autorisant ce dernier à exécuter deux threads simultanément. [Enabled] Deux tâches par cœur actif sont activées. [Disabled] Une seule tâche par cœur actif est activée. Active Processor Cores (Coeurs du processeur actifs) [All] Nombre de coeurs du processeur actifs. Options de configuration : [All] [1] [2] [3] Pour certains types de processeurs, seules les options [All] et [1] apparaissent. ASUS H170M-PLUS 2-29...
  • Page 64 Intel Virtualization Technology (Technologie de virtualisation Intel) [Enabled] Lorsque cet élément est réglé sur [Enabled], un gestionnaire de mémoire virtuelle peut utiliser la capacité matérielle additionnelle fournie par la technologie Vanderpool. Options de configuration : [Disabled] [Enabled] Hardware Prefetcher (Pré-extraction des lignes de commandes) [Enabled] Activez cet élément pour réduire le temps de chargement de la mémoire DRAM et améliorer les performances du système. Cet élément permet au processeur de pré-extraire les lignes de commandes et de données de la mémoire cache de niveau 2. Options de configuration : [Disabled] [Enabled] Adjacent Cache Line Prefetcher (Pré-extraction des lignes de données adjacentes) [Enabled] Activez cet élément pour réduire le temps de chargement de la mémoire DRAM et améliorer les performances du système. Cet élément permet à la mémoire cache de niveau 2 de pré- extraire les lignes de données adjacentes. Options de configuration : [Disabled] [Enabled] Boot Performance Mode (Mode de performance au démarrage) [Auto] Détermine l'état de performance réglé par le BIOS avant l'initialisation du système d'exploitation. Le processeur fonctionne à un certain niveau de performance en fonction de sa configuration. Options de configuration : [Max Non-Turbo Performance] [Max Battery] [Turbo...
  • Page 65 ASPM Support (Prise en charge ASPM) [Disabled] Détermine l'état de la fonction ASPM. Options de configuration : [Disabled] [L0s] [L1] [L0sL1] [Auto] SA - PCI Express options (Options de SA - PCI Express) DMI Link ASPM Control (Contrôle ASPM du lien DMI) [Disabled] État de la gestion ASPM (Active State Power Management) du lien DMI du Northbridge et du Southbridge. Options de configuration : [Disabled] [L1] PEG ASPM (Prise en charge ASPM PEG) [Disabled] Détermine l'état ASPM des périphériques. Options de configuration : [Disabled] [Auto] [ASPM L0s] [ASPM L1] [ASPM L0sL1] ASUS H170M-PLUS 2-31...
  • Page 66 2.6.3 System Agent (SA) Configuration (Agent de configuration système) VT-d [Enabled] Permet d'activer la technologie de virtualisation du contrôleur mémoire. Options de configuration : [Enabled] [Disabled] Graphics Configuration (Configuration graphique) Sélectionne l'affichage principal depuis le processeur parmi les appareils PCI et PCIE. Primary Display (Affichage primaire) [Auto] Sélectionne l'affichage principal depuis le processeur parmi les appareils PCI et PCIE. Options de configuration : [Auto] [CPU Graphics] [PCIE] iGPU Multi-Monitor (Multi-Moniteurs iGPU) [Disabled] Cet élément vous permet d'habiliter les périphériques graphiques intégrés et distincts pour la sortie multi-écrans. La taille de la mémoire système partagée du processeur graphique est fixée à 64 Mo. Options de configuration : [Disabled] [Enabled] DVMT Pre-Allocated (Mémoire DVMT pré-allouée) [32M] Détermine le montant total de mémoire utilisé par la puce graphique dédiée. DVMT Total Gfx Mem (Mémoire graphique totale DVMT) [256M] Détermine le montant total de mémoire utilisé par la puce graphique dédiée.
  • Page 67 CR#1/2/3 RST Pcie Storage Remapping (Remappage de stockage RST Pcie) [Disabled] Cet élément vous permet d'activer ou de désactiver la fonction de remappage de stockage RST Pcie. Options de configuration : [Auto] [Disabled] [Enabled] Alternate ID (Identifiant alternatif) [Disabled] Cet élément vous permet d'activer ou de désactiver le compte-rendu pour l'identifiant du périphérique de substitution. Options de configuration : [Auto] [Disabled] [Enabled] SMART Self Test (Auto-test SMART) S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology - Technique d'Auto surveillance, d'Analyse et de Rapport) est un système de surveillance qui indique un message d'avertissement pendant le POST (Auto-test au démarrage) quand une erreur survient au niveau des disques durs. Cet élément vous permet d'activer ou de désactiver l'auto-test SMART au niveau des disques durs pendant le POST. SATA6G_1/2/3/4/5/6 (Gray) [Enabled] Détermine l'état individuel de chacun des ports SATA6G_1/2/3/4/5/6. Options de configuration : [Disabled] [Enabled] Hot Plug (Branchement à chaud) [Disabled] Cet élément permet d'activer ou de désactiver la prise en charge du branchement à chaud pour les lecteurs SATA. Options de configuration : [Disabled] [Enabled] ASUS H170M-PLUS 2-33...
  • Page 68 2.6.6 USB Configuration (Configuration USB) Les éléments de ce menu vous permettent de modifier les fonctions liées à l'interface USB. L'élément USB Devices affiche les valeurs automatiquement détectées. Si aucun périphérique USB n'est détecté, l'élément affiche None. Legacy USB Support (Prise en charge des périphériques USB hérités) [Enabled] [Enabled] Active le support des périphériques USB pour les systèmes d'exploitation hérités. [Disabled] Les périphériques USB ne peuvent être utilisés que sous le BIOS et ne peuvent pas être reconnus dans la liste des périphériques de démarrage. [Auto] Permet au système de détecter la présence de périphériques USB au démarrage. Si un périphérique USB est détecté, le mode hérité du contrôleur USB est activé. Si aucun périphérique USB n'est détecté, le mode hérité du contrôleur USB est désactivé. XHCI Hand-off [Disabled] [Enabled] Permet la prise en charge des systèmes d'exploitation sans fonctionnalité XHCI Hand-Off. [Disabled] Désactive cette fonction. USB Port Disable Override (Neutralisation de la désactivation des ports USB) Active ou désactive sélectivement le port correspondant au signalement de connexion d'un périphérique au contrôleur.
  • Page 69 Intel LAN Controller (Contrôleur réseau Intel) [Enabled] [Enabled] Active le contrôleur réseau Intel ® [Disabled] Désactive le contrôleur. Intel PXE Option ROM (Option ROM PXE Intel) [Off] Cet élément apparaît uniquement quand vous réglez l'élément précédent sur [Enabled] et vous permet d'activer ou de désactiver l'option Rom PXE du contrôleur LAN Intel. Options de configuration : [On] [Off] Serial Port Configuration (Configuration du port série) Les sous-éléments de ce menu permettent de configurer le port série. Serial Port (Port série) [On] Active ou désactive le port série (COM).Options de configuration : [On] [Off] Change Settings (Modification d'adressage) [IO=3F8h; IRQ=4] Cet élément apparaît uniquement quand vous réglez l'élément Serial Port sur [Enabled] et vous permet de sélectionner l'adresse de base du port série. Options de configuration : [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] ASUS H170M-PLUS 2-35...
  • Page 70 Parallel Port Configuration (Configuration de port parallèle) Les sous-éléments de ce menu permettent de configurer le port parallèle. Parallel Port (Port parallèle) [On] Active ou désactive le port parallèle (LPT/LPTE).Options de configuration : [On] [Off] Les éléments suivants n'apparaissent que si l'option Parallel Port Configuration est réglée sur [Enabled]. Change Settings (Modification d'adressage) [Auto] Sélectionne les paramètres optimaux pour les périphériques E/S. Options de configuration : [Auto] [IO=378h; IRQ=5;] [IO=378h; IRQ=5,6,7,9,10,11,12;] [IO=278h; IRQ=5,6,7,9,10,11,12;] [IO=3BCh; IRQ=5,6,7,9,10,11,12;] Device Mode (Mode du dispositif) [STD Printer Mode] Sélectionne le mode du port imprimante. Options de configuration : [STD Printer Mode] [SPP Mode] [EPP-1.9 and SPP Mode] [EPP-1.7 and SPP Mode] [ECP Mode] [ECP and EPP 1.9 Mode] [ECP and EPP 1.7 Mode] 2.6.8 APM Configuration (Gestion d'alimentation avancée) ErP Ready [Disabled] Permet au BIOS de couper l'alimentation de certains composants lorsque l'ordinateur est en mode veille S5 pour satisfaire aux normes ErP. Sur [Enabled], toutes les autres options PME seront désactivées. Options de configuration : [Enabled] [Disabled] Deep S4 (S4 profond) [Disabled] Active ou désactive l'entrée dans le mode S4 profond. Vous pouvez sortir les systèmes plongés dans un mode S4 profond grâce au bouton d'alimentation. Options de configuration : [Enabled] [Disabled]...
  • Page 71 P ermet de mettre en route le système lorsqu'un modem externe reçoit un appel quand le système est en mode Soft-off. Power On By RTC (Reprise sur alarme RTC) [Disabled] [Disabled] Désactive la RTC (fréquence en temps réel) pour générer un événement. [Enabled] Permet d'activer la RTC (fréquence en temps réel) pour générer un événement de réactivation et configurer la date d'alarme RTC. Une fois activée, vous pouvez définir les jours, heures, minutes ou secondes pour planifier une date d'alarme RTC. 2.6.9 Network Stack Configuration (Configuration de pile réseau) Network Stack (Pile réseau) [Disabled] Active ou désactive la pile réseau du BIOS UEFI. Options de configuration : [Disabled] [Enabled] Les éléments suivants n'apparaissent que si l'option précédente est réglée sur [Enabled]. Technologie Intel Rapid Storage ® Les sous-éléments de ce menu permettent à l'utilisateur de gérer les volumes RAID sur le contrôleur RAID Intel ® ASUS H170M-PLUS 2-37...
  • Page 72 Menu Monitor (Surveillance) Le menu Monitor affiche l'état de la température et de l'alimentation du système, mais permet aussi de modifier les paramètres de ventilation. Faites défiler l'écran vers le bas pour afficher d'autres éléments du BIOS. 2.7.1 CPU / MB Temperature (Température du processeur et de la carte mère) [xxxºC/xxxºF]/ [Ignore] Permet de détecter et afficher automatiquement les températures du processeur et de la carte mère. Sélectionnez [Ignore] (Ignorer) si vous ne souhaitez pas afficher les températures détectées. 2.7.2 CPU Fan/ Chassis Fan 1/2 Speed (Vitesse de rotation des ventilateurs du processeur et du châssis) [xxxx RPM] /[Ignore] / [N/A] Le système de surveillance du matériel détecte et affiche automatiquement la vitesse de rotation des ventilateurs en rotations par minute (RPM). Si le ventilateur n'est pas relié au...
  • Page 73 CPU Middle Temperature (Seuil de température intermédiaire du processeur) [25] Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température intermédiaire du processeur. La fourchette de valeurs varie en fonction du processeur installé. CPU Fan Middle Duty Cycle (Cycle de fonctionnement intermédiaire du ventilateur du processeur) (%) [20] Utilisez les touches <+> et <-> de votre clavier pour ajuster le cycle de fonctionnement intermédiaire du ventilateur du processeur. La fourchette de valeurs est comprise entre 20% et 100%. Le ventilateur du processeur fonctionne au cycle de service maximal quand la température du processeur atteint la limite supérieure. CPU Lower Temperature (Seuil de température minimum du processeur) [20] Utilisez les touches <+> et <-> de votre clavier pour déterminer le seuil de température minimum du processeur. La fourchette de valeurs est comprise entre 20ºC et 75ºC. ASUS H170M-PLUS 2-39...
  • Page 74 CPU Fan Min. Duty Cycle (Cycle de fonctionnement minimum du ventilateur du processeur) (%) [20] Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement minimum du ventilateur du processeur. La fourchette de valeurs est comprise entre 20% et 100%. Le ventilateur du processeur fonctionne au cycle de service minimum quand la température du processeur atteint la limite inférieure. 2.7.5 Chassis Fan 1/2 Q-Fan Control (Contrôle Q-Fan du ventilateur du châssis 1/2) [DC Mode] [PWM mode] Utilisez ce mode si vous avez installé un ventilateur PWM à 4 broches. [DC mode] Utilisez ce mode si vous avez installé un ventilateur DC à 3 broches. [Disabled] Désactive le contrôleur Q-Fan châssis. Les éléments suivants n'apparaissent que si Chassis Fan 1/2 Q-Fan Control est réglé sur [PWM Mode] ou [DC Mode].
  • Page 75 Menu Boot (Démarrage) Le menu Boot vous permet de modifier les options de démarrage du système. Faites défiler l'écran vers le bas pour afficher d'autres éléments du BIOS. 2.8.1 Fast Boot (Démarrage rapide) [Enabled] [Enabled] A ctive la fonctionnalité d'accélération de la séquence de démarrage du système. [Disabled] Permet de revenir à une vitesse de démarrage standard du système. Next Boot after AC Power Loss (Mode de réamorçage après perte de courant) [Normal Boot] L'élément suivant n'apparaît que si Fast Boot est réglé sur [Enabled]. [Normal Boot] Mode de réamorçage normal. [Fast Boot] Accélère la vitesse de réamorçage. ASUS H170M-PLUS 2-41...
  • Page 76 2.8.2 Boot Logo Display (Logo plein écran) [Auto] [Auto] Ajuste le logo automatiquement en fonction des exigences d'affichage Windows. [Full Screen] Active l'affichage du logo en plein écran. [Disabled] Désactive l'affichage du logo en plein écran. POST Delay Time (Délai d'exécution du POST) [3 sec] Cet élément n'apparaît que si l'option Boot Logo Display est réglée sur [Auto] et [Full Screen]. Cette option vous permet de définir le délai de POST supplémentaire à observer pour accéder plus aisément au BIOS. Vous ne pouvez repousser le délai d'exécution du POST qu'en mode de démarrage normal. Vous pouvez définir un délai compris entre 0 et 10 secondes. Vous ne pouvez repousser le délai d'exécution du POST qu'en mode de démarrage normal. 2.8.3 Bootup NumLock State (État du verrou numérique) [Enabled] Permet d'activer et désactiver le pavé numérique du clavier au démarrage. Options de configuration : [Disabled] [Enabled] 2.8.4 Wait for 'F1' If Error (Attendre pression de F1 si erreur) [Enabled]...
  • Page 77 Install Default Secure Boot keys (Installer les clés Secure Boot par défaut) Charge immédiatement les clés par défaut de Security Boot : PK (Platform key), KEK (Key-exchange Key), db (Signature database), et dbx (Revoked Signatures). L'état de la clé PK (Platform Key) bascule de l'état “Unloaded” (Non chargé) à l'état “Loaded” (Chargé). Clear Secure Boot keys (Effacer les clés Secure Boot) Cet élément n'apparaît que si vous chargez les clés par défaut. Il permet également à Secure Boot de supprimer toutes les clés de démarrage sécurisé. Save Secure Boot Keys (Installer les clés Secure Boot par défaut) Permet de sauvegarder les clés Secure Boot sur un périphérique de stockage USB. ASUS H170M-PLUS 2-43...
  • Page 78 PK Management (Gestion de clé PK) La clé de plateforme PK (Platform Key) verrouille et sécurise le microprogramme contre les modifications non autorisées. Le système vérifie cette clé avant d'initialiser le système d'exploitation. Set New Key (Définir une nouvelle clé) Permet de charger une clé de plateforme PK téléchargée à partir d'un périphérique de stockage USB. Le fichier PK doit être formaté de telle sorte qu'il soit compatible avec l'architecture UEFI et doté d'une variable d'authentification temporelle. Delete Key (Supprimer une clé) Supprime une clé PK du système. Lorsque celle-ci est supprimée, toutes les autres clés Secure Boot du système seront automatiquement désactivées. Options de configuration : [Yes] [No] KEK Management (Gestion de clé KEK) La clé KEK (Key-exchange Key ou Key Enrollment Key) permet de gérer les bases de données “db” (Signature database) et “dbx” (Revoked Signature database). La clé KEK (Key-exchange Key) fait référence à la clé KEK de l'utilitaire Microsoft® Secure Boot. Set New Key (Définir une nouvelle clé) Permet de charger une clé KEK téléchargée à partir d'un périphérique de stockage USB. Append Key (Ajouter une clé) Permet de charger une clé KEK additionnelle depuis un périphérique de stockage pour une gestion supplémentaire des db et dbx chargés.
  • Page 79 Delete Key (Supprimer une clé) Supprime une base de données du système. Le fichier DBX doit être formaté de telle sorte qu'il soit compatible avec l'architecture UEFI et doté d'une variable d'authentification temporelle. 2.8.10 Boot Option Priorities (Priorités de démarrage) Ces éléments spécifient la priorité des périphériques de démarrage parmi les dispositifs disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. • Pour accéder à Windows en mode sans échec, appuyez sur <F8> après le POST ® (Windows 8 non pris en charge). ® • Pour sélectionner le dispositif de démarrage lors de la mise sous tension du système, appuyez sur <F8> à l'apparition du logo ASUS. 2.8.11 Boot Override (Substitution de démarrage) Ces éléments affichent les périphériques disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. Cliquez sur un élément pour démarrer à partir du périphérique sélectionné. ASUS H170M-PLUS 2-45...
  • Page 80 Menu Tool (Outils) Le menu Tool vous permet de configurer les options de fonctions spéciales. Sélectionnez un élément, puis appuyez sur <Entrée> pour afficher le sous-menu. 2.9.1 ASUS EZ Flash 3 Utility Permet d'activer la fonction ASUS EZ Flash 3. Lorsque vous appuyez sur <Entrée>, un message de confirmation apparaît. Sélectionnez Yes (Oui) ou No (Non), puis appuyez de nouveau sur <Entrée> pour confirmer. Pour plus de détails, consultez la section 2.1.2 ASUS EZ Flash 3. 2.9.2 Setup Animator (Animateur de configuration) [Disabled] Active ou désactive le Setup animator. Options de configuration : [Disabled] [Enabled] 2.9.3 ASUS Overclocking Profile (Profil d'overclocking ASUS) Le profil d'overclocking ASUS vous permet de stocker ou de restaurer différents profils de configuration du BIOS. L'élément Overclocking Profile affiche Not Installed (Non défini) si aucun profil n'a été créé. Load from Profile (Restaurer à partir d'un profil) Permet de charger un profil contenant des paramètres de BIOS spécifiques et sauvegardés dans la mémoire flash du BIOS. Entrez le numéro du profil à charger, appuyez sur <Entrée>, puis sélectionnez Yes (Oui). • NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Vous risquez de provoquer une défaillance de démarrage ! • Il est recommandé de mettre à jour le BIOS avec les configurations mémoire/processeur et la version de BIOS identiques.
  • Page 81 Load/Save Profile from/to USB Drive (Charger/sauvegarder le profil depuis/ vers le périphérique USB) Permet de sauvegarder ou de charger un profil à partir d'un support de stockage USB. 2.9.4 ASUS SPD Information (Informations SPD ASUS) DIMM Slot Number (Numéro de slot DIMM) [DIMM_A1] Cet élément permet d'afficher les informations de SPD des modules mémoire installés. Options de configuration : [DIMM_A1] [DIMM_B1] [DIMM_A2] [DIMM_B2] 2.10 Menu Exit (Sortie) Le menu Exit vous permet non seulement de charger les valeurs optimales ou par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modifications apportées au BIOS. Load Optimized Defaults (Charger les paramètres optimisés par défaut) Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <F5>, une fenêtre de confirmation apparaît. Sélectionnez OK pour charger les valeurs par défaut.
