BF(T) Servomoteur à ressort de rappel pour commande à distance
Le servomoteur à ressort de rappel B(L)F(T) est spécialement conçu pour commander à distance les clapets coupe-feu. La variante
BF(T) est destinée aux clapets de grandes dimensions (ø > 400 mm ou L+H > 1200 mm). Pour Markage FD avec H ≥ 800 mm et H ≤
1600 mm (1 pièce) ou avec H ≥ 1800 mm (2 pièces).

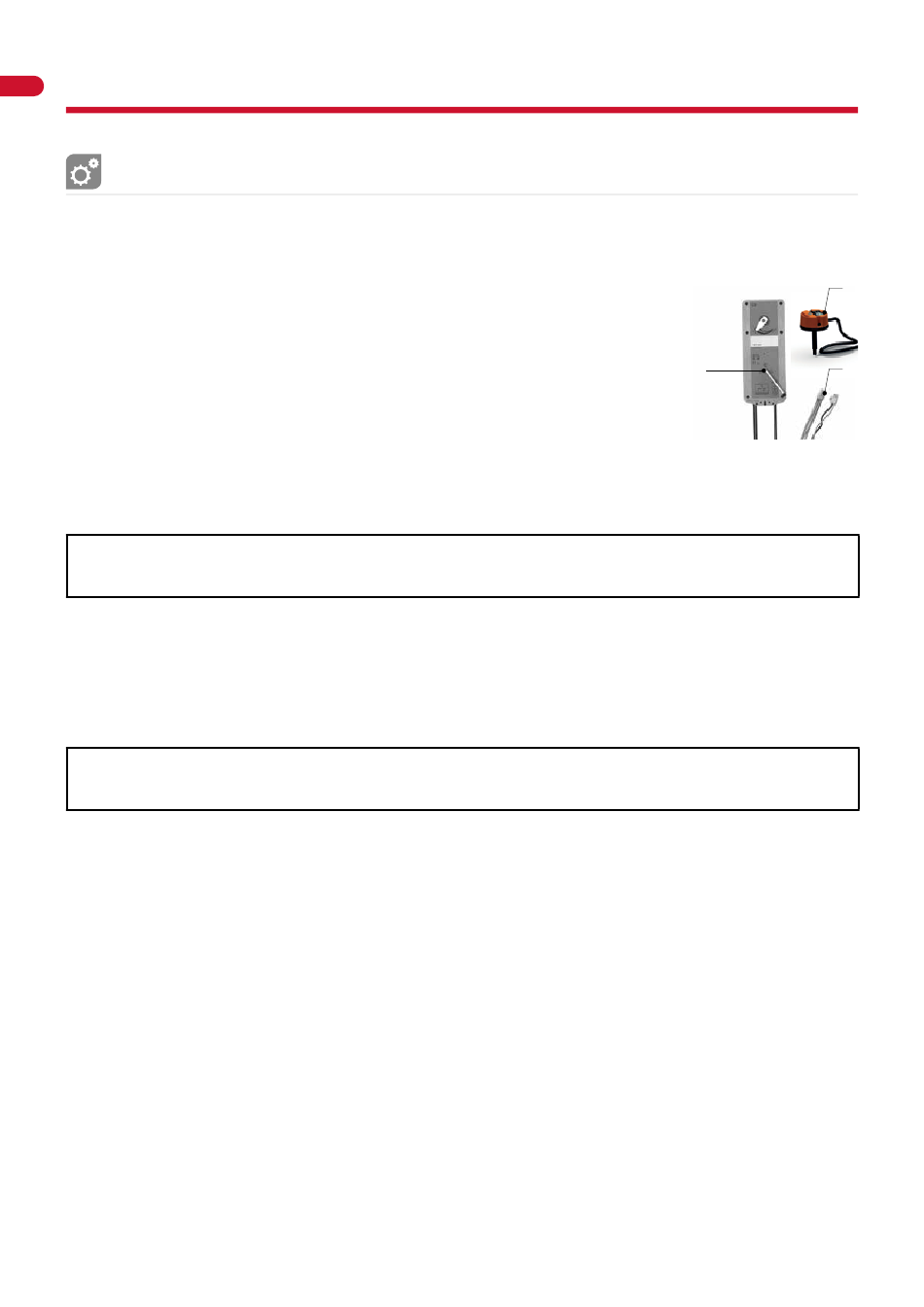

1. accès pour réarmement manuel
2. unité de déclenchement thermoélectrique (T)
3. connecteur (ST)
Déclenchement
∎
déclenchement manuel: Utilisez la manivelle fournie et tournez d'un quart de tour dans le sens antihoraire.
∎
déclenchement autocommandé: Par la réaction du fusible thermique si la température dans la gaine dépasse 72°C (type BFT).
∎
déclenchement télécommandé: Par l'interruption de l'alimentation électrique.
Attention :
Le fusible thermo électrique ne fermera pas la lame du clapet (si la température atteint 72°C), lorsque le moteur n'est pas sous
†
tension.
Réarmement
∎
réarmement manuel: Utilisez la manivelle fournie et tournez dans le sens antihoraire. Pour bloquer le moteur, tournez d'un quart
de tour.
∎
réarmement motorisé: Coupez l'alimentation électrique pendant au moins 10 sec. Alimentez le moteur (respectez la tension
indiquée) pendant 120sec. La rotation du moteur s'arrête automatiquement :
- à la fin de course (lame ouverte), le réarmement du clapet dure environ 75 sec.
- quand l'alimentation électrique est interrompue.
Attention :
N'utilisez pas de visseuse.
†
Arrêtez l'action dès que le moteur est complètement réarmé (fin de course).
†
