NOTICE UTILISATEUR –
A la mise sous tension de l'émetteur, la LED clignote 2s
rapidement.
- Une double impulsion sur le fil de commande de
l'émetteur au + de l'alimentation commande la Sortie 1.
La LED de l'émetteur et la LED 1 du récepteur clignotent.
- Une impulsion longue (impulsion entre 2 et 3
secondes) sur le fil de commande de l'émetteur au + de
l'alimentation commande la Sortie 2. La LED de
l'émetteur et la LED 2 du récepteur clignotent.
La commande est transmise au récepteur qui ferme le
contact de sortie correspondant pendant 2 secondes
(temps qu'il faut pour simuler un appui sur l'interrupteur
manuel d'ouverture/fermeture de la porte ou du
portail).
Une fois transmis sa commande et après avoir reçu un
accusé de réception du récepteur, l'émetteur bascule
en veille prolongée pour passer en très faible
consommation.
III. Récepteur CC-REC-2
3.1 Caractéristiques du récepteur CC-REC-2
Alimentation
Consommation veille
Consommation émission
Fréquence porteuse
Modulation
Puissance Émission
Sensibilité réception
Sorties*
Mémoire émetteur
Raccordement
Température
Dimensions
Poids
*ATTENTION :
Ne jamais faire passer du 220 V,
uniquement des courants basse tension 12/24 V – Pas
de self en sortie.
V20-1-17
Care-Code
: 10-24 V AC/DC
: 4 mA
: 35 mA
: 868.5 Mhz
: FSK
: <10 dB
: -106 dBm
: 2 switchs MOS 1 A
(non protégés, cf.
avertissement plus bas)
: illimitée
: 6 fils
: -20°C / +70°C
: 35 x 35 x 15 mm
: 14 g
WINDOOR SA
- Bld Georges-Favon 3, 1204 Genève – Suisse
Bureau commercial France
Tél : 04 78 89 67 90 - Fax : 04 26 00 78 13 – windoor@windoor.com
3.2 Fonctions du récepteur CC-REC-2
Fil rouge
: Alimentation + (10-24 V AC/DC)
Fil noir
: Masse -
Fils bleus (x2) : Sortie 1 NO (commutent 2s)
Fils verts (x2)
: Sortie 2 NO (commutent 2s)
Fil blanc court : Antenne

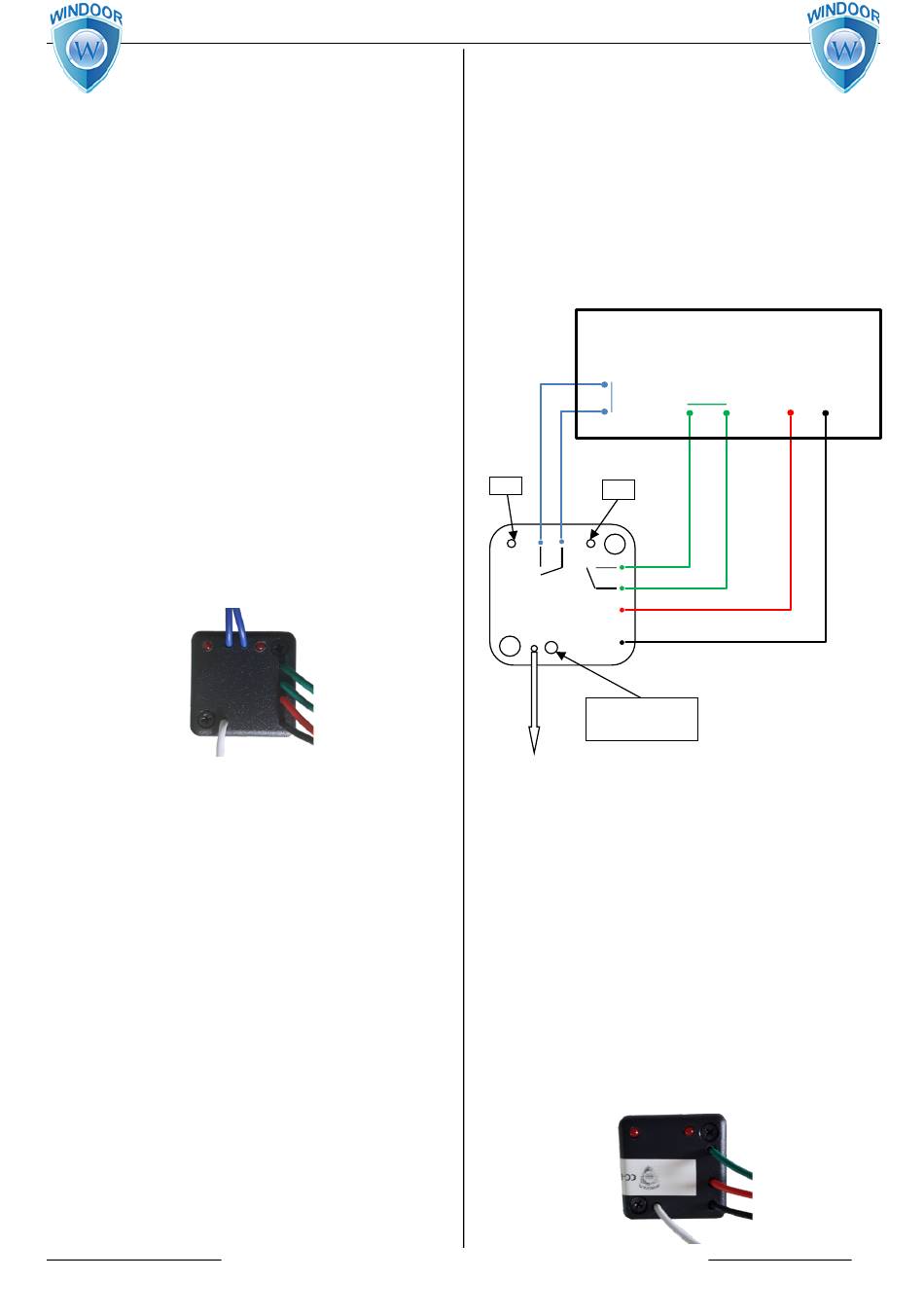

3.3 Schéma de câblage du récepteur CC-REC-2
Automatisme de portail ou porte de
BP
ouverture
Sortie 1
LED 1
LED 2
X
Sortie 2
1 A
1 A
MOS
MOS
X
Emplacement
Capteur magnétique
Antenne
NB : Si vous installez le kit CC-K-2R, il faudra connecter
le récepteur Sortie 1 sur l'automatisme à commander
en double appel court et le récepteur Sortie 2 sur
l'automatisme en un appel long.
ATTENTION :
La position du récepteur est cruciale pour
des performances optimales. Éloigner le récepteur de
sources d'interférences, tel que champ magnétique de
moteurs, ballast de néon etc. Dégager l'antenne et
s'assurer de la bonne réception par des tests avant de
fixer définitivement le récepteur.
IV. Émetteur CC-EME-2
W-NOT-7559
(ne pas toucher)
garage
BP
fermeture
+
-
12-24 V AC/DC
GND
2
