L AT É R A L E M OTO R I S É E
L AT É R A L E M OTO R I S É E
2

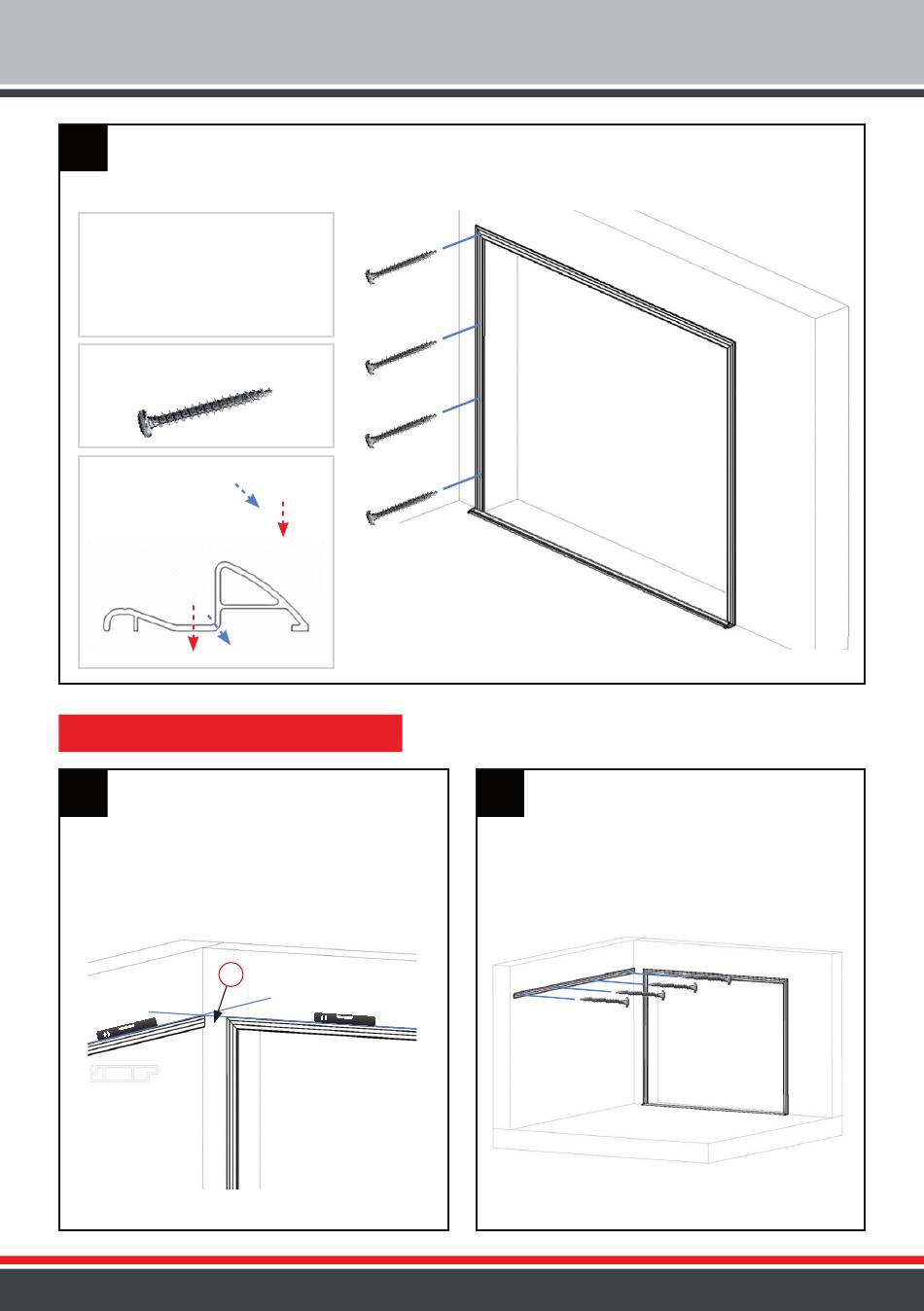

- Les profils montants et traverse haute sont pré-percés en usine avec un trou étagé de
13mm/3mm permettant la pose de bouchons obturant en fin de chantier.
- Le seuil doit être fixé au sol avec des fixations (non fournies / diamètre du trou à réajuster).
ATTENTION
Avant de fixer définitivement
le cadre au mur, vérifier
l'aplomb de chaque côté.
Vis de fixation non fournies
Faire la différence entre les
trous de drainage
et les trous de fixation
C- Fixation du profil de refoulement
1
Aligner le profilé cadre du refoulement
au même niveau que le profilé cadre.
En cas d'écoinçon important, un petit
profil est à fixer en position A en aligne-
ment des 2 profils hauts.
A
Profilé cadre de
refoulement
12
2
Fixer le profilé cadre du refoulement.
Vis de fixation non fournies.
