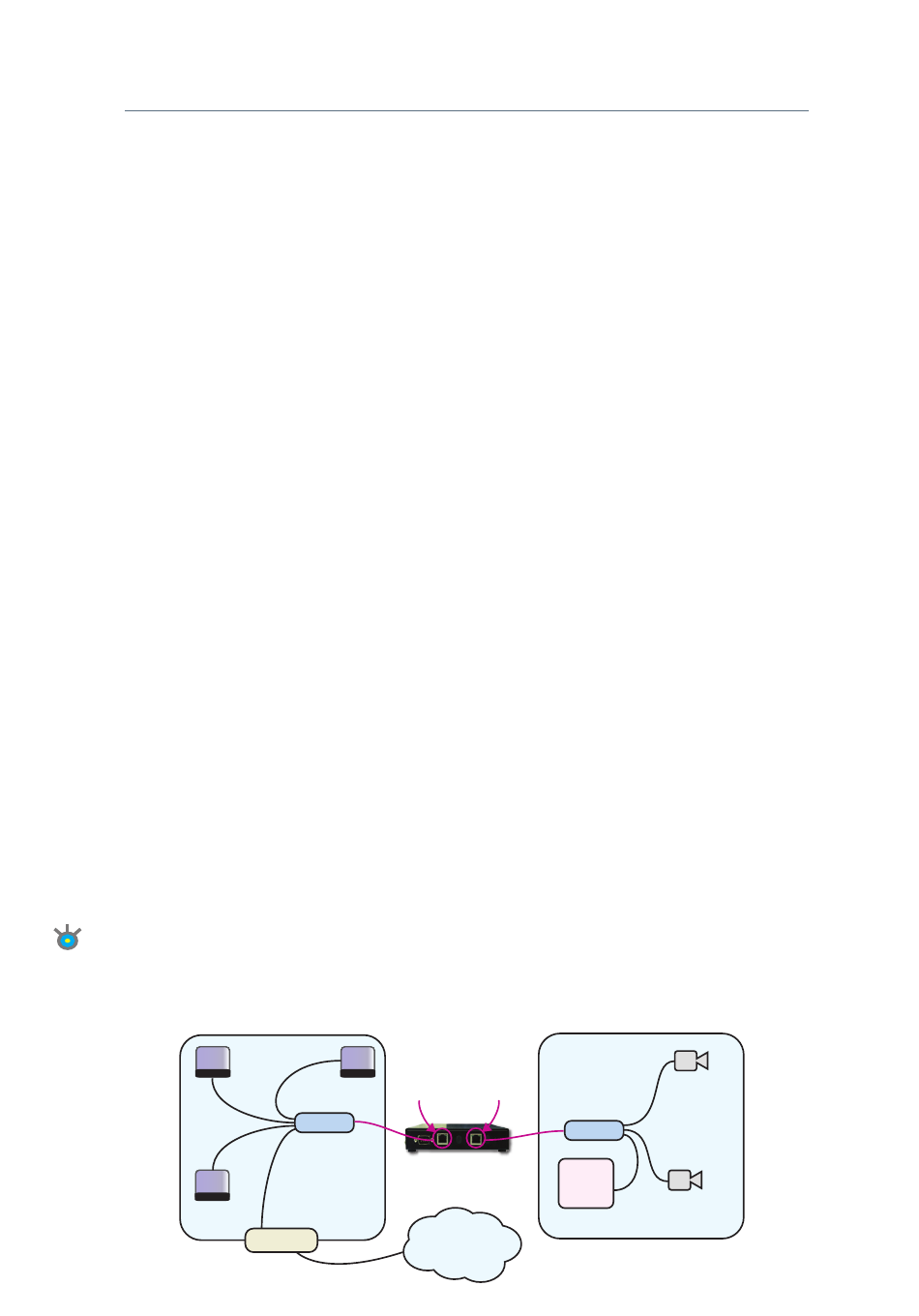

Recommandations et schéma
Un réseau est dédié à la vidéosurveillance. Avantages de cette architecture:
- Réseaux parallèles: Les réseaux LAN Client et LAN Caméras sont séparés.
- Le Routeur/Firewall Alix assure la communication entre ces deux réseaux.
- Une seule adresse IP libre dans le LAN Client est requise.
- Simplifie l'accès distant via Internet et la maintenance.
Accès LAN Vidéosurveillance:
Classe d'adresse IP par défaut: 10.13.37.0/24.
Principaux composants:
- Routeur/Firewall Alix:
- NVR-ProVision:
- Caméras:
10.13.37.20 --> 250
Accès LAN Clients --> LAN Vidéosurveillance:
Via adresse IP WAN du Routeur/Firewall Alix (exemple schéma ci-dessous:
http://192.168.1.3).
Accès Internet --> LAN Vidéosurveillance: (accéder à ProVision via Internet)
Configurer le NAT sur le modem (2 options):
1) Créer un static NAT sur l'adresse IP WAN du Routeur/Firewall Alix
ou
2) Rediriger uniquement les ports suivants sur l'adresse IP WAN du Routeur/Firewall Alix:
:22
(SSH-maintenance)
:80
(Internet-ProVision)
Caméras:
Le port
10000 + X
Cette logique doit être respectée pour que les caméras s'affichent dans l'interface.
Exemple: Pour la caméra
Routeur Alix.
[ASTUCE]
Aller à http://www.stvs.ch/ip pour connaître votre adresse IP externe.
192.168.1.0/24
PC 2
PC 3
192.168.1.1
modem
Adresse IP externe
10.13.37.1
10.13.37.4
est redirigé sur le port 80 de la caméra
10.13.37.20
LAN Client
PC 1
192.168.1.3
(WAN)
switch
Routeur Firewall
INTERNET
et IP WAN par défaut
rediriger le port
10020
LAN Vidéosurveillance
10.13.37.0/24
10.13.37.1
(LAN)
switch
ALIX
NVR-ProVision
10.13.37.4
4
192.168.1.3
10.13.37.X
sur l'adresse WAN du
caméra 1
10.13.37.20
caméra 2
10.13.37.21
