RESERVE HDHU.9813RG Manuel Du Propriétaire page 9

Câblage
A B C D E F

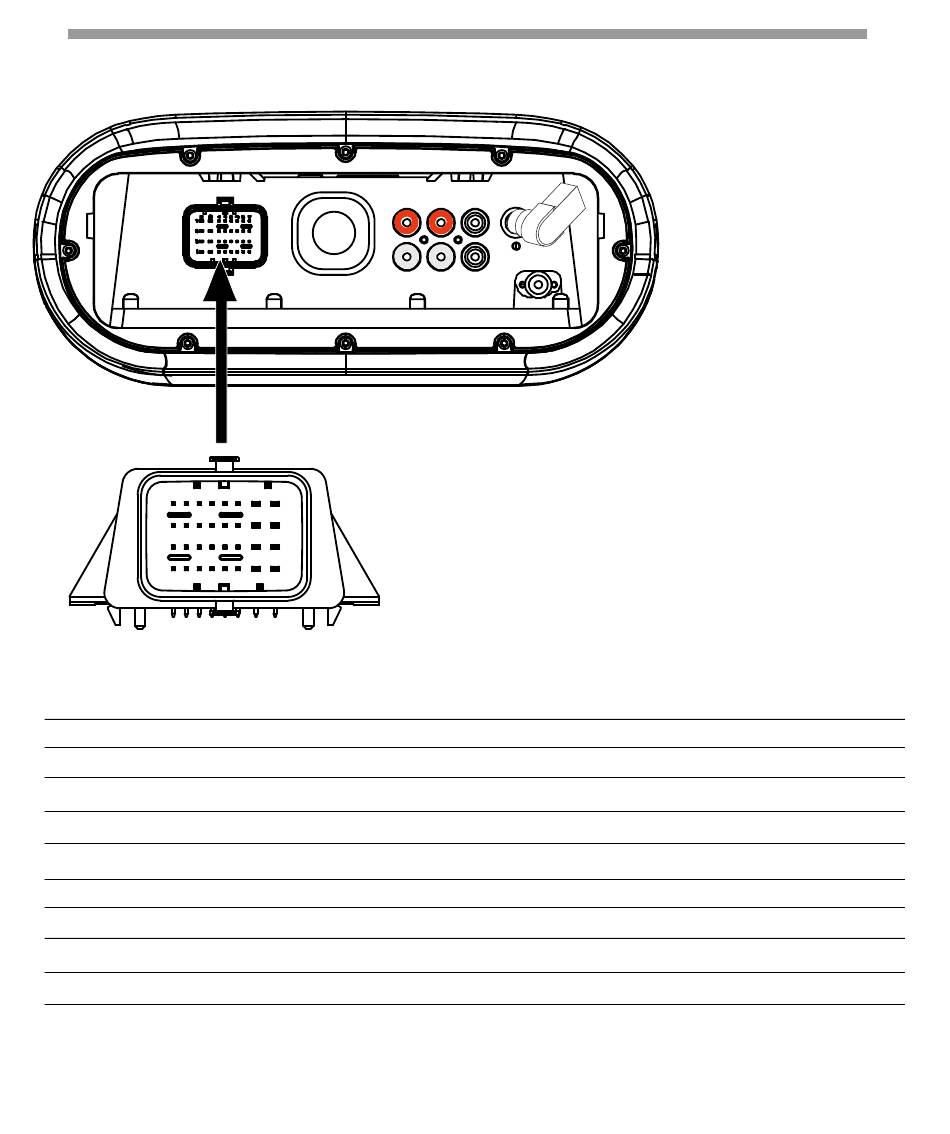

Définition des broches du connecteur 32 broches :
A3, bleu (CSW R2)
A4, Bleu( SWC C1)
E1, vert (RL+)
E3, bleu (REM)
E4, bleu (CSW R0)
1
2
3
4
g H
B4, bleu( SWC C0)
F1, violet/noir (RR-)
F2, violet (RR +)
F4, bleu (CSW R1)
9
C4, bleu (CSW C2)
G1, blanc/noir (FL-)
G2, blanc (FL+)
G3, noir (sol)
G4, noir (terre)
D1, vert/noir (RL-)
D2, rouge (ACC)
D4, bleu (CSW C4)
H1, gris/noir (FR-)
H2, gris (FR+)
H3, Jaune( B+)
H4, jaune (B+)
