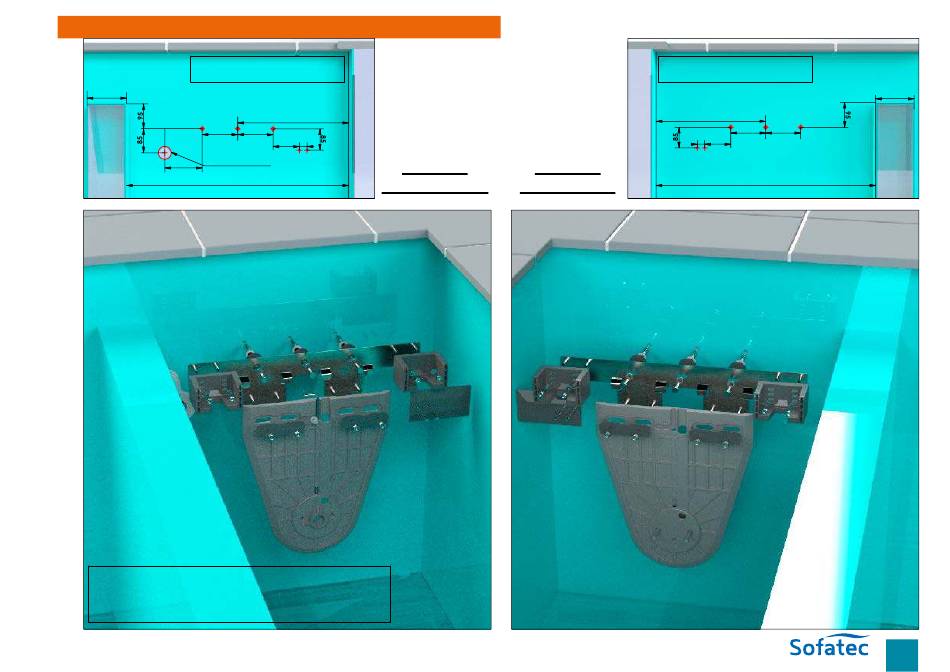

MISE EN PLACE DES FLASQUES MUR MAÇONNÉ
Vue de détail Vue de détail
positionnement des perçages positionnement des perçages
150*
150*
440
440
140 140
140 140
30 104
104 30
Positionnement
Fixation Fixation
traversée de paroi
148
870*
côté moteur : côté palier :
870*
Largeur de la fosse intérieure mur maçonné = 870mm*
Hauteur mur maçonné = 900mm*
Profondeur bassin sous margelle = 1200mm*
Largeur mur maçonné = 150mm*
*En cas de dimensions et configurations différentes, merci de nous consulter.
7
Notice de montage Mayotte moteur dans l'axe avec flasques / V01-Mars 2021
