Nous vous
conseillons
d'être 2

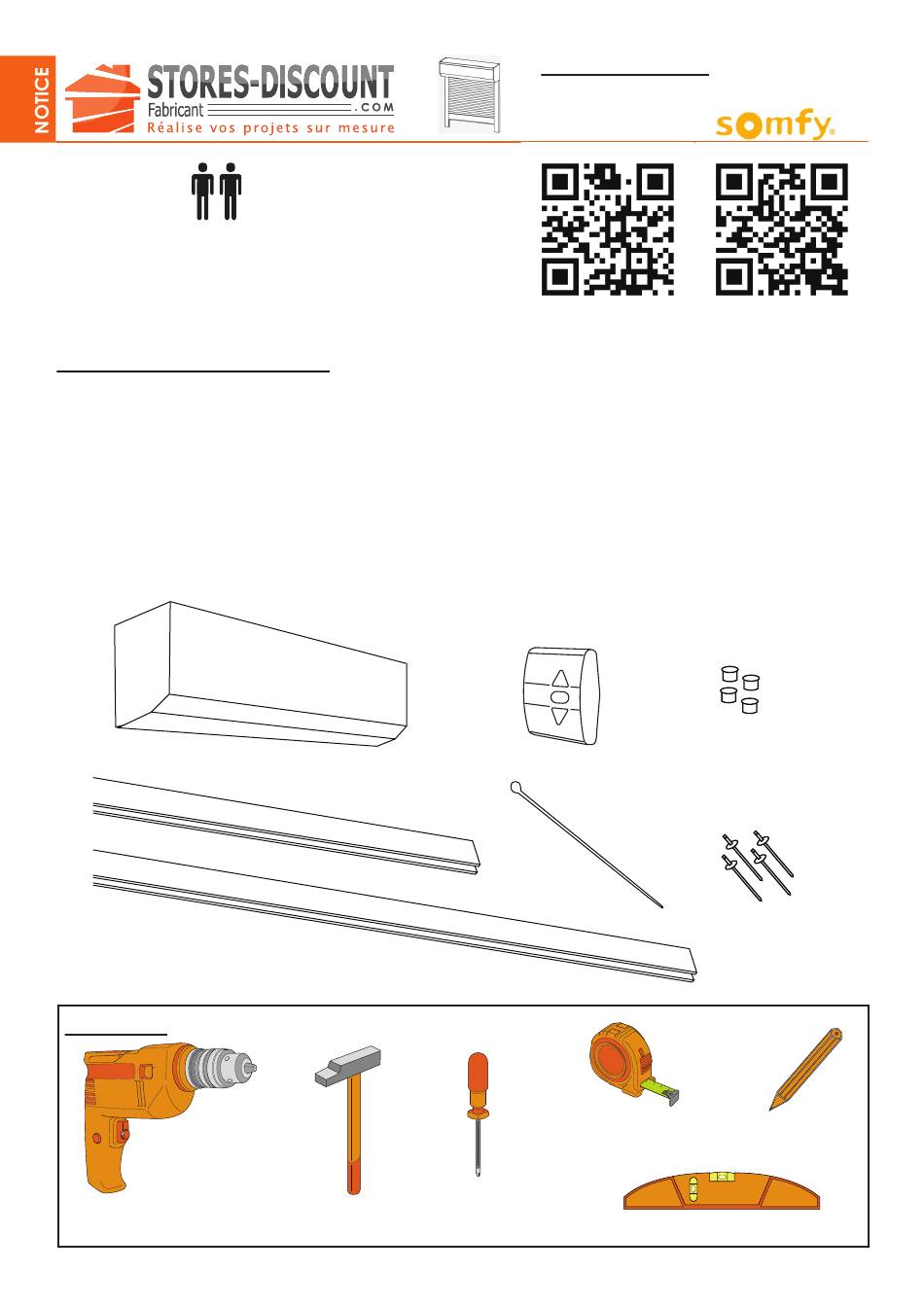

ETAPE 1 : OUVERTURE DU COLIS
Vous recevez dans votre colis :
(1) Le coffre avec le tablier et le moteur déjà montés,
(2) Les coulisses,
(3) L'interrupteur,
(4) La tige de réglage du moteur,
(5) Les cache-trous
(6) Les rivets
La visserie n'est pas fournie.
Le fil électrique de votre volet mesure entre 2m et 2m50
Vos outils :
Une perceuse
Aidez-vous de notre vidéo de
pose en scannant ce QR-code
avec votre smartphone :
(livrés avec tous les volets mais ils vous seront utiles uniquement pour une pose en applique),
(remplacent les vis dans le cas où vous souhaitez fermer définitivement le coffre du volet).
(1)
(2)
Un marteau
Un tournevis
ou un maillet
Notice de pose :

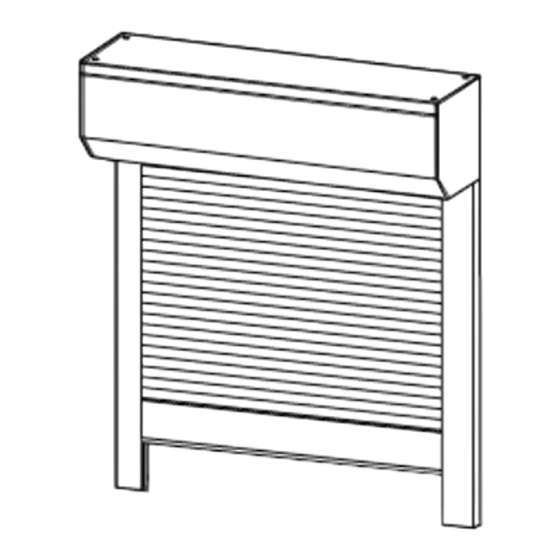

Volet roulant rénovation
Moteur filaire
Pose en applique
(3)
(4)
Un mètre
Un niveau
Pose sous linteau
et linteau inversé
(5)
(6)
Un crayon
1/11
Publicité
Manuels Connexes pour STORES-DISCOUNT Volet roulant renovation
Sommaire des Matières pour STORES-DISCOUNT Volet roulant renovation
- Page 1 Notice de pose : Volet roulant rénovation Moteur filaire Nous vous Aidez-vous de notre vidéo de conseillons pose en scannant ce QR-code d’être 2 avec votre smartphone : Pose sous linteau Pose en applique et linteau inversé ETAPE 1 : OUVERTURE DU COLIS Vous recevez dans votre colis : (1) Le coffre avec le tablier et le moteur déjà...
- Page 2 Notice de pose : Volet roulant rénovation Moteur filaire ETAPE 2 : TYPE DE POSE Pose de type A Pose de type B Pose de type C Pose sous linteau Pose en applique contre Pose sous linteau inversé la façade Votre volet est posé...
- Page 3 Notice de pose : Volet roulant rénovation Moteur filaire ETAPE 4 : INSTALLATION DU VOLET 1 - Percez vos coulisses de part en part, en utilisant une mèche à métaux de diamètre plus petit que vos têtes de vis. Petite astuce : commencez vos perçages à une dizaine de centimètres de chaque bord, puis poursuivez tous les 50 centimètres environ.
- Page 4 Notice de pose : Volet roulant rénovation Moteur filaire 3 - Assemblez les coulisses au coffre. 4 - Présentez votre volet à son emplacement final suivant le type de pose choisi et vérifiez la position des coulisses et du coffre à l’aide d’un niveau. Pour une pose sous linteau Pour une pose sous linteau Pour la pose en applique...
- Page 5 Notice de pose : Volet roulant rénovation Moteur filaire 1) - Pour une pose sous linteau ou en applique contre façade, l’arrière du coffre est déjà percé. Il vous faut donc : - repérer l’emplacement du trou sur le coffre (b) - reporter les mesures sur votre mur ou votre menuiserie (c) marquage de l’angle du coffre...
- Page 6 Notice de pose : Volet roulant rénovation Moteur filaire ETAPE 5 : INSTALLATION DU MOTEUR Terminez la pose du volet roulant rénovation par l’installation du moteur. ATTENTION ! L’installation de votre volet roulant motorisé doit être réalisée par un professionnel dans le respect des normes en vigueur pour prévenir tout incident corporel ou dégât matériel.
- Page 7 Notice de pose : Volet roulant rénovation Moteur filaire RÉGLAGE DES FINS DE COURSE : Pour régler les fins de course de votre volet, il vous suffit d’utiliser la tige de réglage afin d’ajuster les vis de fin de course situées sur la tête du moteur. Les flèches situées à...
- Page 8 REGLAGE DES MOTEURS Arrêt automatique en position d’arrêt basse : 3 possibilités LS 40 Notice de pose : Volet roulant rénovation Arrêt automatique en position d’arrêt basse : 3 possibilités Moteur filaire Le volet s’arrête avant la position d’arrêt basse Le volet s’arrête avant la position d’arrêt basse Le volet s’arrête avant la position d’arrêt basse MOTEURS...
- Page 9 Notice de pose : Volet roulant rénovation Moteur filaire ● Définir la position haute - Pour une pose sous linteau et en applique : Vis du bas - Pour une pose sous linteau inversé : Vis du haut REGLAGE DES MOTEURS MOTEURS AGE DES MOTEURS REGLAGE DES MOTEURS...
- Page 10 Notice de pose : Volet roulant rénovation Moteur filaire Faites le test et si nécessaire ajustez la position haute finale de votre volet en tournant la vis vers le «-». L e v o l e t m o n t e t r o p h a u t molette “descente”...
- Page 11 Notice de pose : Volet roulant rénovation Moteur filaire Si vous avez opté pour une pose en applique, placez les cache-trous sur vos coulisses à l’aide d’un maillet. Ils permettent de masquer les trous de perçage des coulisses pour une finition optimale. Si besoin, agrandissez les trous jusqu’à...
