A

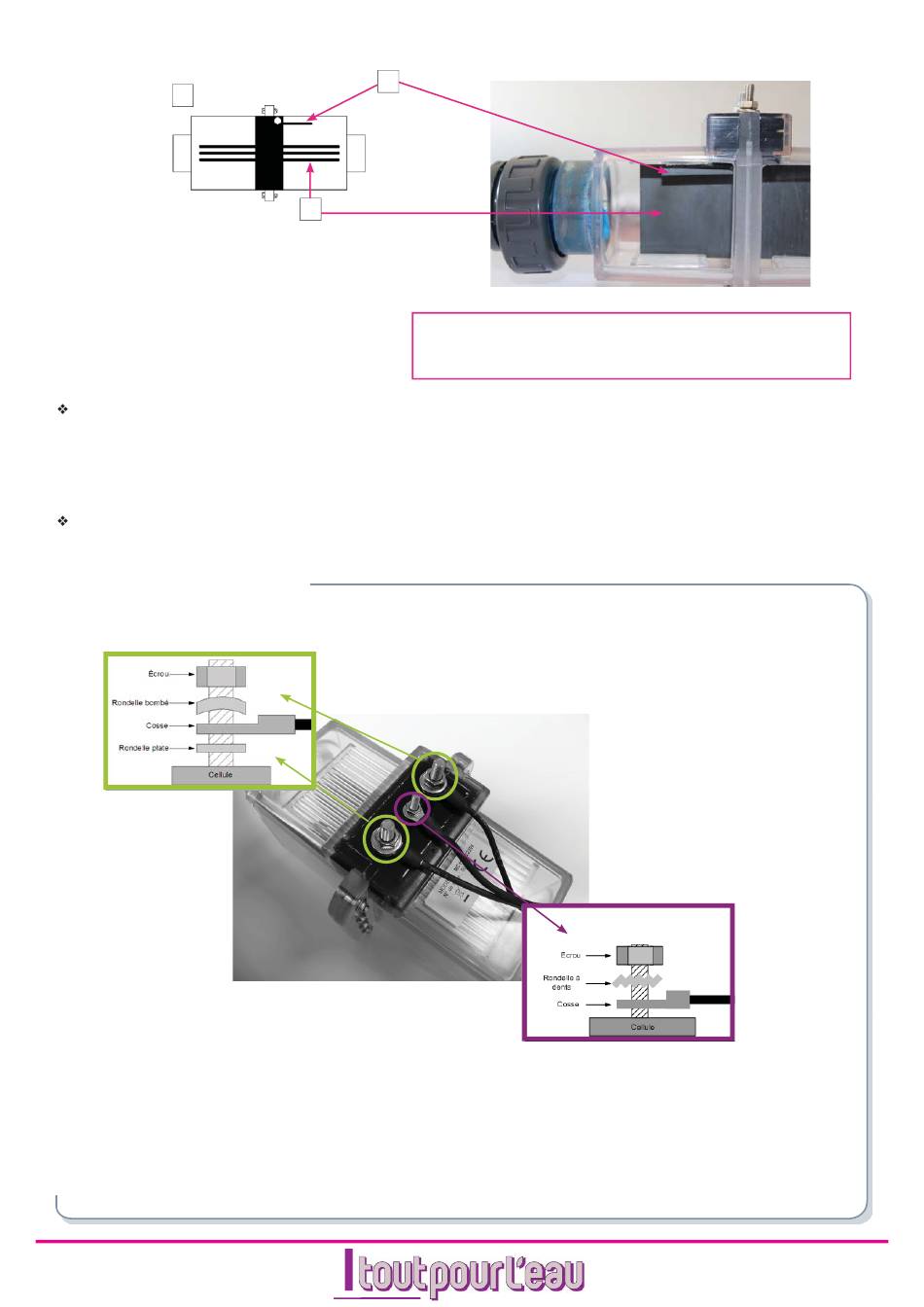

A Cellule d'électrolyse
B Electrodes en titanes
C Capteur de présence d'eau
Collage de la cellule : Il est possible de sentir une certaine résistance lors de l'assemblage des rac-
cords union et de la cellule. Passez du papier de verre fin sur ces deux éléments avant collage. Ne pas
forcer au risque de casser la cellule.
N'effectuez la mise en eau que 24H après l'installation de la cellule de manière à assurer un collage
efficace des éléments.
Raccordement électrique de la cellule
Déposez les 3 écrous et les 5 rondelles.
Reposez l'ensemble comme indiqué ci-dessous :
Raccordement électrique de la cellule
A raccorder indiff éremment aux fi ls bleu et marron
ATTENTION : Veillez à serrer suffi samment les écrous pour éviter tout mauvais contact au niveau des
connexions qui pourrait générer une surchauff e et endommager la cellule, qui ne serait pas alors,
couverte par la garantie.
Nous vous conseillons d'utiliser une clé dynamométrique. Serrez à 4N.m. les deux écrous B et C et à
2N.m. l'écrou A. Si vous ne disposez pas de clé dynamométrique, serrez à la main jusqu'à résistance
puis donnez un ¼ à ½ tour de clé pour les écrous B et C; ¼ de tour pour l'écrou A.
Ne pas utiliser de rallonge électrique entre la cellule et le coff ret.
6
-
C
B
La petite électrode (C) qui se trouve à l'intérieur
de la cellule doit être placée vers le haut.
Détecteur de présence d'eau
A raccorder au fi l de couleur
vert/jaune
