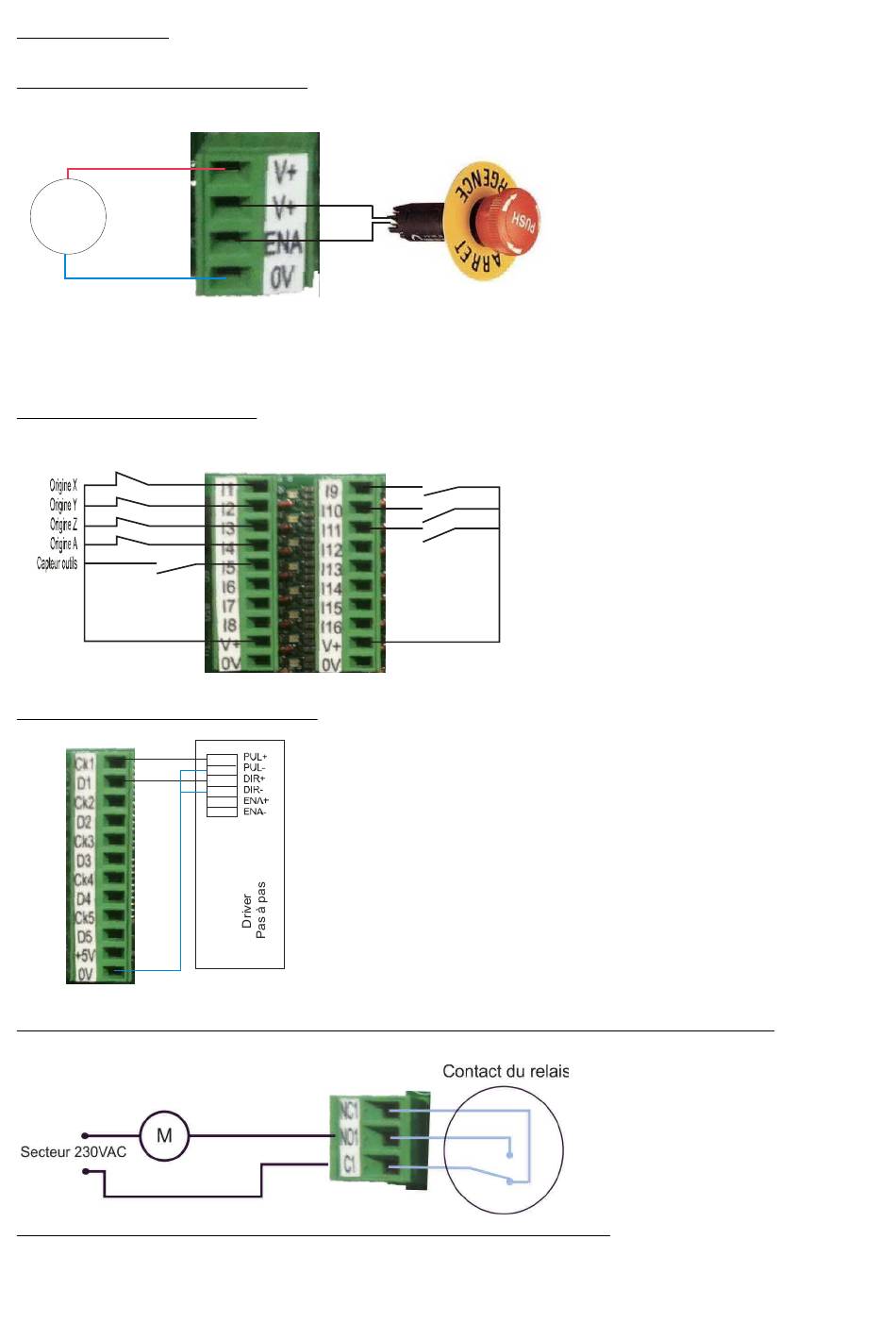

Raccordement :
Alimentation, Arrêt d'urgence :
+
Alimentation
24VDC
-
Le raccordement entre V+ et ENA est indispensable. Utilisez donc un contact de type NF
(normalement fermé) pour assurer cette liaison.
Raccordement des entrées
Exemple de raccordement de
capteurs
Commande d'un driver moteur :
Exemple d'utilisation d'une sortie relais pour la commande d'unmoteur de broche:
Exemple utilisation des sorties OUT5 à OUT8 (collecteur ouvert)
R accordement de contact de type
NO (normalement ouvert)
Raccordement du driver
moteur axe X
