2.1.

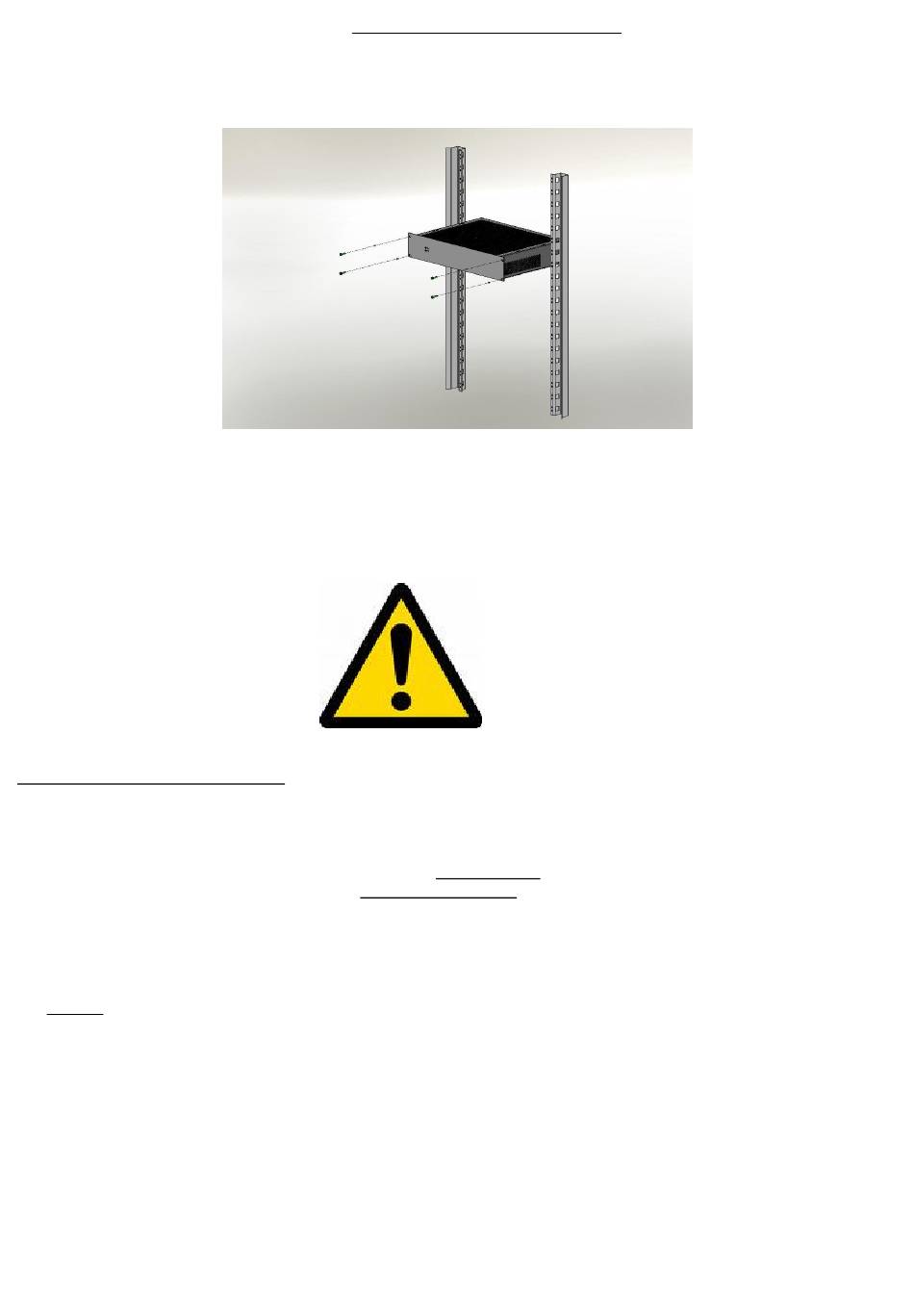

Befestigung
Anm.: Beim Einbau des Moduls ins Chassis muss die Schutzklasse den Normen EN 54-4/A2 für Brandmeldeanlagen
entsprechen: IP30.
2.2.
Batterien
Der Temperaturmessfühler für die Batterie soll in nächster Nähe der Batterie angebracht werden.
Anleitung zur Batterieverkabelung
Das Gerät misst alle 4 Stunden den Widerstand im Batteriekreis. Auslöseschwellenwert im Falle einer Störung liegt bei
±10 %.
50mΩ
Die Überschreitung dieses Schwellwerts wird als Batteriestörung signalisiert und bedeutet, dass die
Stromversorgung mit angeschlossener Batterie nicht die gewünschte Batteriebetriebdauer bei Netzausfall bereitstellt.
Um ein Auslösen dieser Störung zu vermeiden, beachten Sie bitte Folgendes:
-
Verwenden Sie Batterien mit einer Kapazität von 24 bis 110 Ah.
Verwenden Sie Batterien der Marken Yuasa, Powersonic. Falls Sie eine andere Marke verwenden möchten,
-
lassen Sie diese bitte durch uns typprüfen.
-
Die verwendeten Batteriekabel sollten so kurz wie möglich sein und den größtmöglichen Querschnitt aufweisen
(max. 16 mm²).
Bei einem Querschnitt von 10 mm² beträgt der Widerstand 2 mΩ/m.
o
Bei einem Querschnitt von 16 mm² beträgt der Widerstand 1,25 mΩ/m.
o
Beispiel: bei Batteriekabeln (+ und -) von 1,5 m Länge und 10 mm² Querschnitt ist der W iderstand 6 mΩ.
Batteriekabel (+ und -) von 1,5 m Länge und 16 mm² Querschnitt erlauben einen einwandfreien Betrieb mit allen
empfohlenen Batterien.
Installieren Sie den Temperaturfühler möglicht nahe an der Batterie.
-
-
Pflegen und warten Sie die Anschlüsse und Crimpungen.
Eine Batteriesicherung trägt mit 1 bis 2 mΩ bei.
-
2. Montage Ihrer Einrichtung
14
