5.6

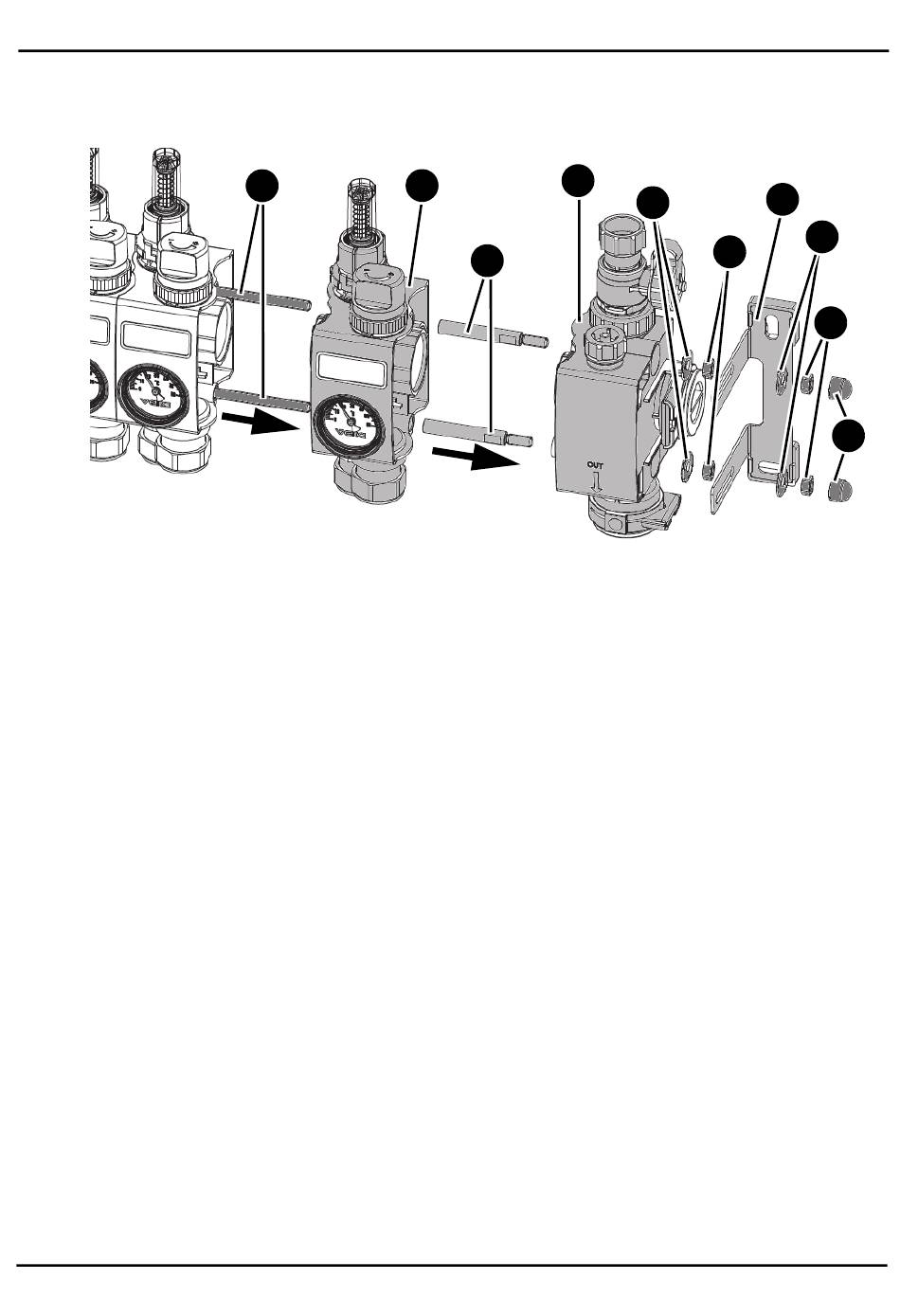

Extension des circuits de chauffage (en option)
Si nécessaire, le produit peut être étendu jusqu'à 8 circuits de chauffage.
1. Retirez les capuchons (J).
2. Dévissez les écrous (I) (clé 10) et retirez les rondelles (H).
3. Retirez le support mural (G).
4. Dévissez les écrous (F) avec une clé à tube (clé 10) et retirez les
rondelles (E).
5. Retirez le segment d'extrémité (D).
6. Vissez les pièces d'extension (C) (fournies avec le segment d'extension)
sur les tiges filetées (A) (~ 3 Nm).
7. Si nécessaire, graissez les joints toriques du segment d'extension (évitez
toute saleté sur le joint torique).
8. Faites glisser le(s) segment(s) d'extension (B) sur les extensions (C).
9. Faites glisser le segment d'extrémité (D) sur les pièces d'extension (C) et
fixez le segment d'extrémité (D) avec les rondelles (E) et les écrous (F).
10.Placez le support mural (G) sur les pièces d'extension (C) et fixez les
rondelles (H) et les écrous (I).
11.Réglez la même distance au mur que pour le premier support mural et
serrez les écrous (I).
12.Remontez les capuchons (J).
18
Montage
A
B
D
E
C
G
H
F
I
J
Clé 10
VELTA-COMPACT II
