Fixation du capteur au dispositif de montage
Le capteur RAVEN-EYE
utilisé, fixer le capteur à la boule ou à la poignée tournante. Le kit d'installation avec poignée tournante permet de
monter et démonter le capteur de son support sans descendre dans le regard.
Procédure
S'assurer que le connecteur du câble est bien serré au capteur.
1.
Repérer les 4 inserts taraudés à l'avant du capteur RAVEN-EYE
2.
Monter la boule ou la poignée tournante sur le capteur avec 4 vis M5 fournies à l'aide d'un tournevis.
3.
Desserrer la poignée de l'accouplement boule.
4.
Placer la boule du capteur dans l'accouplement et serrer la poignée de façon à ce que le capteur soit
5.
bien maintenu.
Rue J.H. Cool 19a | B-4840 Welkenraedt | BELGIUM
Tel. : +32 (0)87 899 799 | Fax : +32 (0)87 899 790
E-mail : info@flow-tronic.com | www.flow-tronic.com

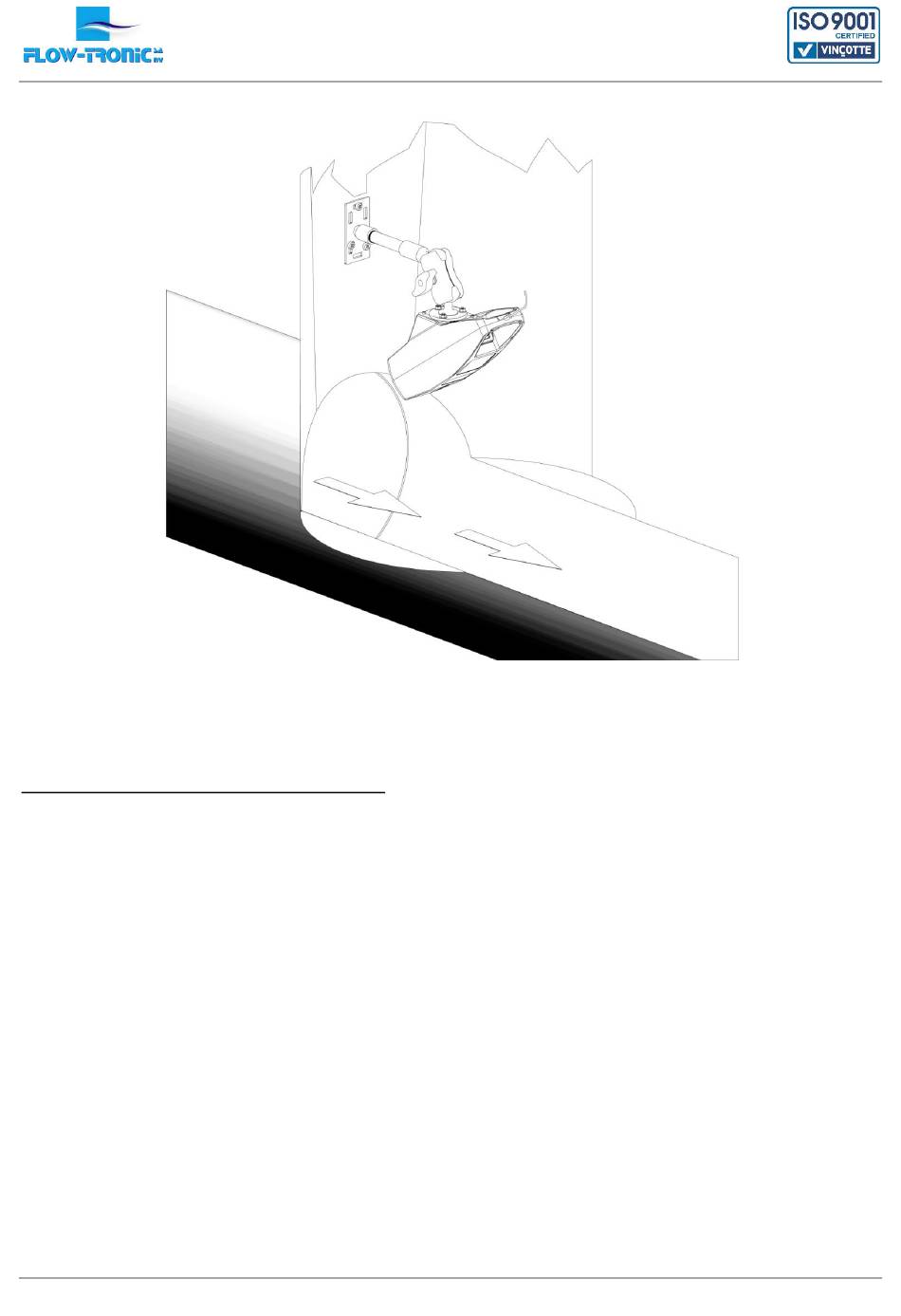

Figure 5 : Installation murale
®
est muni de 4 inserts taraudés M5 pour être fixé au kit. Selon le type de kit de fixation
®
.
