Sofatec Banc Design sur rail solaire Documentation Technique De Montage page 11

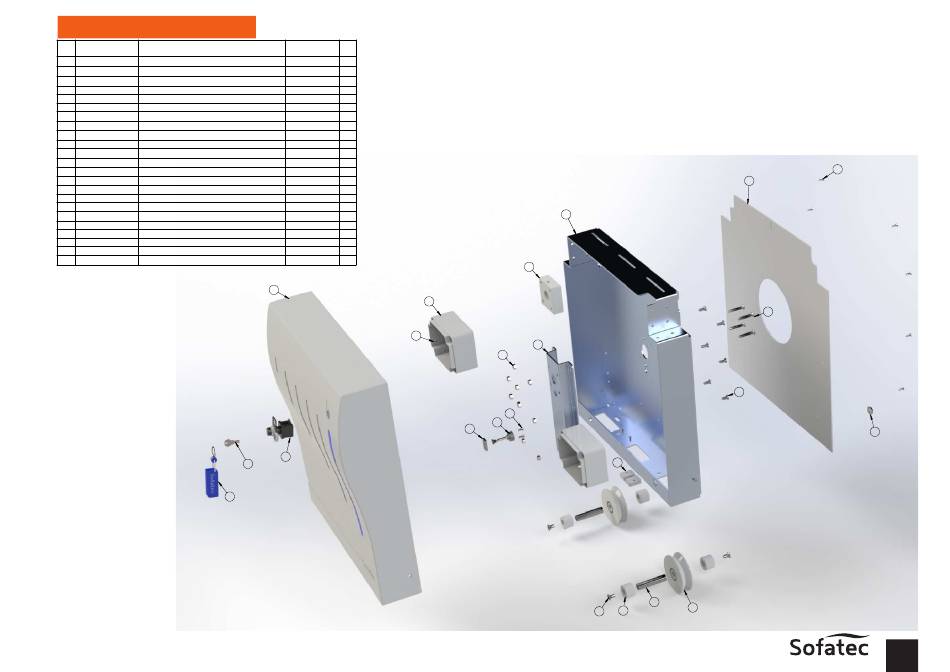

PIED CÔTÉ MOTEUR
Rep Ref.Article Désignation
1 FLBANC Flasque Design
2 PALSUPAX Support palier axe
3 RENPAL Renfort flasque
4 VINTFHC-M8X50 Vis inox TF HC - M8x50
5 ECIN-M8 Ecrou inox A4-M8
6 VINTFHC-M8X20 Vis inox TF HC - M8x20
7 AXROUL Axe roulette Design
8 ROUL Roulette
9 ENTROUL Entretoise pour roulette de pieds Design
10 VINTFHC-M10x20 Vis inox TF HC - M10x20
11 CAPPRES Carter avant Design
12 COMCLE Commutateur à clé Hors sol
13 CAPPRES Flasque carter Design
14 VINTFHC-M5X16 Vis inox TF HC - M5x16
15 CLE-2 Clé
16 PORTECLE Porte clé
17 FREINMA Vis moletée frein
18 PLAFREINMA Plaque support frein
19 VINTFHC-M6X16 Vis inox TF HC - M6x16
20 Boitier de dérivation
21 VINTFZ-M4X8 Vis inox A4 TF Z - M4x8
22 FIXCABLE Fixation cable
23 RONINCUV-M10 Rondelle cuvette A4-M10
16
Masse
QTE
(Unitaire)
6 Kg 1
140 Gr 1
619 Gr 1
17 Gr 4
5 Gr 10
9 Gr 6
221 Gr 2
953 Gr 2
17 Gr 4
15 Gr 4
2.818 Kg 1
52 Gr 1
1.361 Kg 1
2 Gr 12
7 Gr 2
6 Gr 1
22 Gr 1
30 Gr 1
4 Gr 2
218 Gr 2
1 Gr 2
45 Gr 1
15 Gr 2
11
21
12
15
1
2
20
3
5
19
17
18
10
Notice de montage Banc Design sur rail solaire
13
4
6
22
7
8
9
/ V01-Janvier 2022
14
23
11
