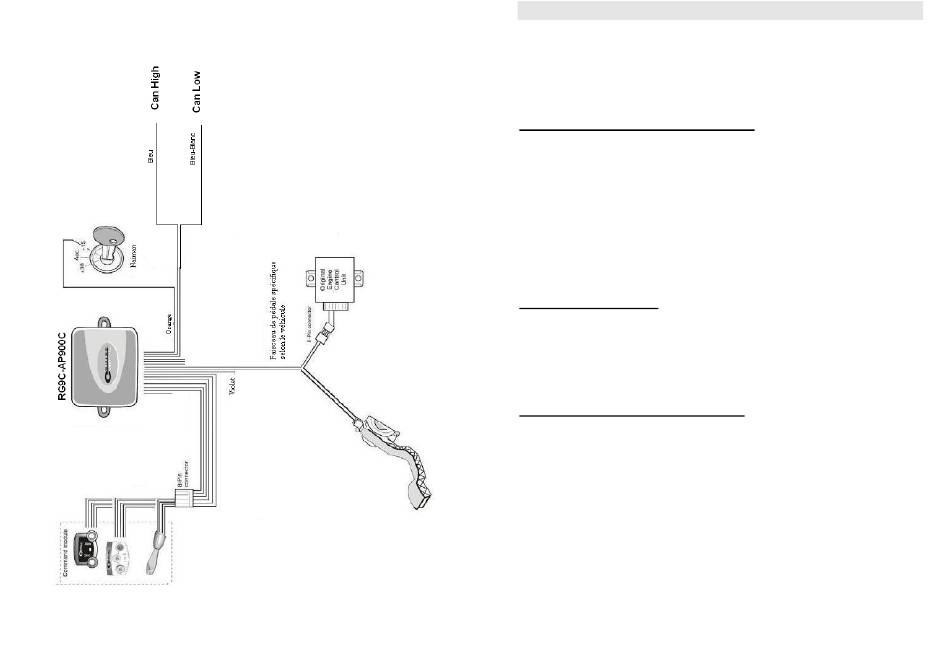

INSTALLATION DU FAISCEAU
Une fois après avoir déterminer l'emplacement de la centrale, vous
pouvez commencer l'installation du faisceau.
Utiliser un voltmètre vous vous aider à trouver les bonnes connections
sur le véhicule et de souder tous vos fils.
1- Fil Orange +12V après contact (+15)
A connecter à un +12V après contact (+15) à travers le fusible de 2A
fourni.
ATTENTION : Bien contrôler au voltmètre que votre après contact
choisi soit d'une bonne section minimum 1mm² il est conseillé de le
choisir dans la boîte à fusibles.
Il est déconseillé d'utiliser un après contact accessoire (ACC).
Assurez vous que votre après contact soit en position OFF avant
d'effectuer votre connexion.
2- Fil Vert Masse (-31)
A connecter à une masse directe du châssis du véhicule vous pouvez
en trouver en pied de porte conducteur ou sur toute partie métallique
du véhicule. Ne pas connecter si vous utilisez un faisceau de pédale
spécifique (sauf faisceau Peugeot).
3- Fils Bleu et Bleu-Blanc (Can Bus) :
Ces fils sont torsadés ensemble ils se connectent sur le réseau Can Bus
du véhicule (Voir le schéma spécifique du véhicule pour la
connection) le plus souvent sur la prise OBDII en n°6 et n°14.
- Bleu : Can High
- Bleu-Blanc : Can Low
