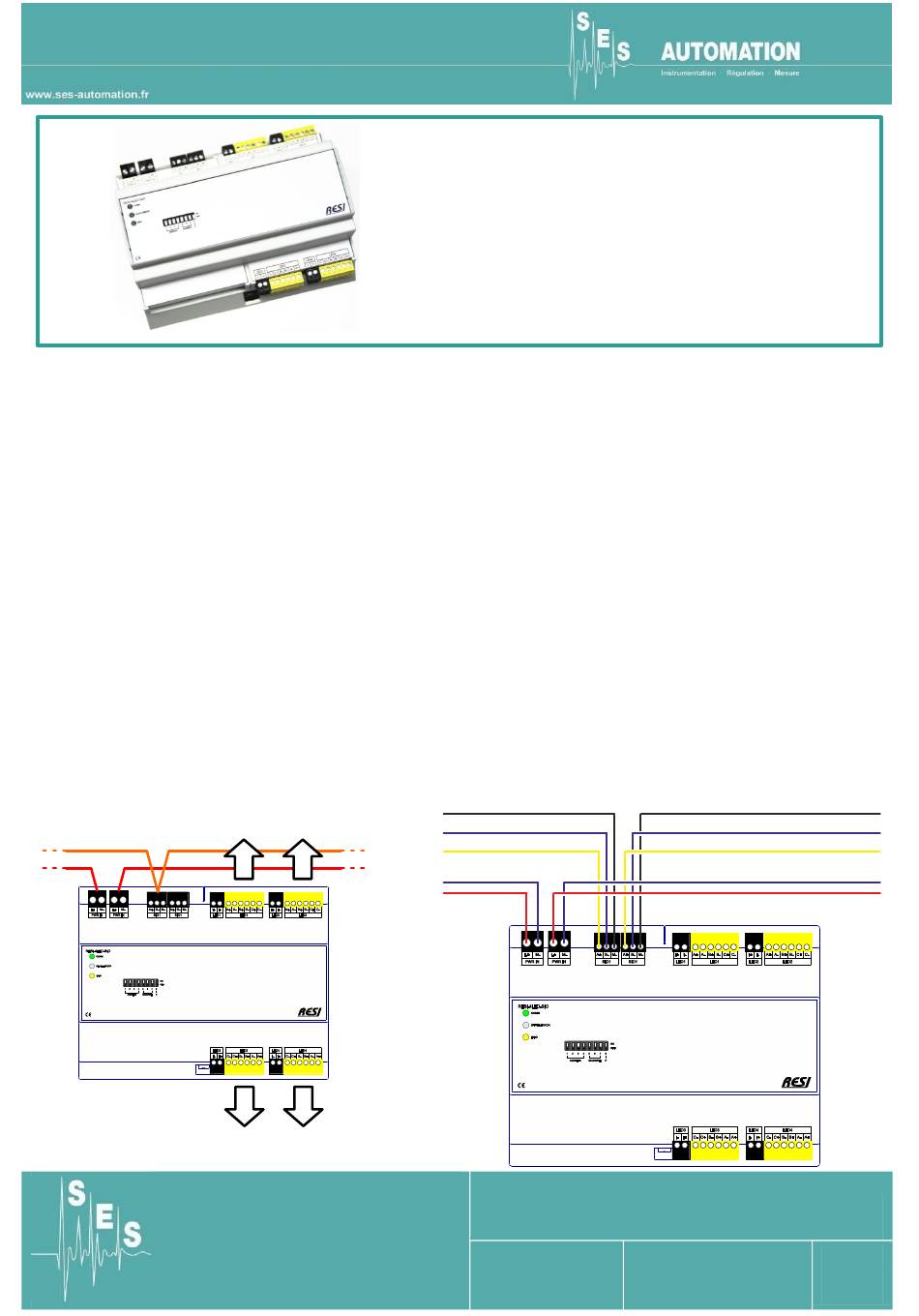

SES AUTOMATION 4LED-SIO Fiche Technique

IMPORTANT: avant de commencer l'installation du produit, lisez attentivement les INSTRUCTIONS
IMPORTANTES DE SÉCURITÉ ci-jointes et suivez attentivement ces informations!
Descriptif
Module MODBUS / RTU conçu pour contrôler les bandes LED avec douze canaux de variation
indépendamment, devisé en 4 groupes de 3 canaux chacun, via un bus série, adapté pour Led RGB,
RGBW, doubles blanches ou unicolore avec anode commune, alimentation séparée pour chacun des 4
groupes de LED 0..48Vdc, max. 360W à 24Vdc, 180W à 12vdc, 720W à 48Vdc, max. Courant d'entrée de
15 A par LED
Groupe, max. Courant de sortie par canal LED 5A, 12 sorties PWM Power MOS FET avec fréquence PWM
400Hz pour la variation des bandes LED- Communication hôte: via RS485 avec MODBUS / RTU esclave
ou Protocole ASCII texte – Vitesse de transmission: 300-256000Bd – Parité : aucune, paire ou impaire –
Bits de données :8 – Bits de stop : 1 ou 2 - Configuration et test via l'éditeur LIBRE OFFICE (R)Logiciel de
configuration ou via notre logiciel gratuit « MODBUS Configurator » - Taille (LxlxH): 143x110x62mm -
Poids: 295g - Alimentation: 12-48Vdc - Consommation électrique: 0.5W - Boîtier: 8TE - Montage: rail
DIN EN50022 ou mural - Bornes: type de borne RM5, section de câble: max. 2,5 mm², max. 14AWG, vis:
M3, couple de serrage: Max. 0,5 Nm, max. 4,43 lb-po - Type de borne RM3,5 - section de câble: max. 1,5
mm², max. 16AWG, vis: M2, couple de serrage: max. 0,2 Nm, max. 1,77 Lb-in - Certification: CE -
Numéro TARIC: 8538 90 91
RS485
12-48V=
SES AUTOMATION
4, Rue Faraday
Technopôle Forbach Sud
57460 BEHREN LES FORBACH
Tel : 03.87.88.78.85 - Fax : 03 87 88 78 86
Mail : contact@ses-automation.fr
LED LED
Gruppe 1 Gruppe 2
3xPWM 3xPWM
LED LED
Gruppe 3 Gruppe 4
3xPWM 3xPWM
Passerelle LED en Modbus RTU
ou ASCII, à 4 entrées.
EIN:RS485 GND
EIN:RS485 B-
EIN:RS485 A+
EIN: 12-48Vdc
Option: SC2 avec câble de rallonge
Version
4LED-SIO :
AUS:RS485 GND
AUS:RS485 B-
AUS:RS485 A+
AUS: 12-48Vdc
4LED-SIO
10.11.2020
