AS-6030
.3
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
MODE D'EMPLOI
GEBRUIKSAANWIJZING
Table des Matières
loading

Sommaire des Matières pour Protector AS-6030.3

  • Page 1 AS-6030 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS MODE D’EMPLOI GEBRUIKSAANWIJZING...
  • Page 2 AS-6030 | DEUTSCH EMPFÄNGER...
  • Page 3 DEUTSCH | AS-6030 FENSTER-SENDER...
  • Page 4 AS-6030 | DEUTSCH SENDER FÜR OFENROHR...
  • Page 13 DEUTSCH | AS-6030...
  • Page 15 ENGLISH | AS-6030 WINDOW TRANSMITTER...
  • Page 16 AS-6030 | ENGLISH FURNACE TRANSMITTER...
  • Page 25 ENGLISH | AS-6030...
  • Page 27 FRANÇAIS | AS-6030 EMETTEUR DE POÊLE...
  • Page 28 AS-6030 | FRANÇAIS EMETTEUR DE FENÊTRE...

  • Page 29: Utilisation D'emetteurs Supplementaires

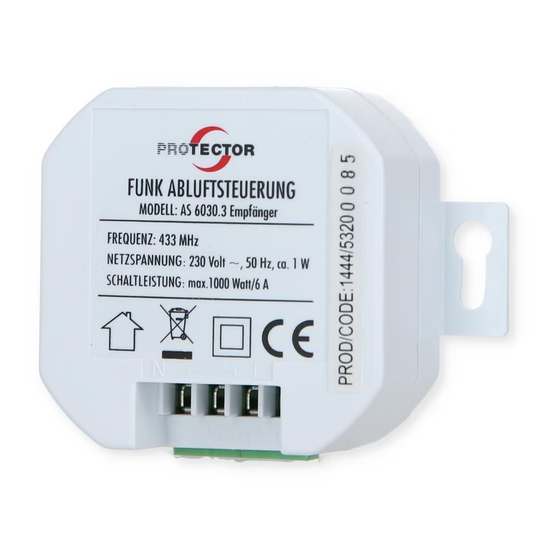

    FRANÇAIS | AS-6030 Manuel de montage et d‘utilisation du contrôleur LÉGENDE pour extracteur d‘air Modèle AS 6030.3 (version sans fil) 1 Récepteur AS-6030.3 Nous vous remercions pour l‘achat de ce régulateur de 2 Touche de code Test/Codage ventilation AS-6030.3 PROTECTOR. 3 DEL d’état Le manuel d‘utilisation fait partie intégrante de l‘appareil. 4 Emetteur de fenêtre Il contient des consignes importantes concernant la sécurité, 5 DEL d‘état l‘utilisation et la mise au rebut de l‘appareil. Familiarisez- 6 Aimant pour émetteur de fenêtre vous avec toutes les consignes d‘utilisation et de sécurité U Cales avant de manipuler l‘appareil. Utilisez-le uniquement comme...

  • Page 30: Montage Du Recepteur

    AS-6030 | FRANÇAIS d’alimentation du moteur de ventilateur, afin que l’éclairage MONTAGE DU RECEPTEUR fonctionne indépendamment de l’état de commutation du récepteur (voir croquis). Seul un électricien qualifié est habilité à effectuer le montage ! ATTENTION : Vérifiez toujours que la puissance absorbée Attention ! N’utilisez l‘appareil qu‘à l‘intérieur d‘un de l’appareil connecté soit inférieure ou identique à la bâtiment ! puissance de commutation. Exemple de branchement 1 Le récepteur peut être intégré en applique ou encastré dans MONTAGE DE L‘EMETTEUR DE FENETRE un boîtier de distribution, d’interrupteur ou de prise d’un diamètre minimal de 60 mm. Préparation Montez l‘émetteur de fenêtre (4) et l‘aimant (6) de telle Exemple de branchement 2 sorte sur le châssis supérieur et le vantail de la fenêtre, que Sur les appareils de ventilation avec commutation des la distance entre les deux éléments du boîtier est partout étages de soufflerie, le récepteur est intégré à un câble inférieure à 7 mm. Utilisez les cales fournies pour régler cet interstice. Tableau de calcul pour définir l’ouverture minima- 1. Déterminez l‘emplacement pour le montage de le de votre fenêtre (tableau 1)
  • Page 31 FRANÇAIS | AS-6030 points de collage. Montez la partie inférieure du boîtier La plupart des cuisines est équipée de fenêtres oscillo- de l‘émetteur de fenêtre (4) au point prévu à l‘aide battantes rectangulaires. du ruban adhésif double face fourni. Alternativement, S’il s’agit d’une fenêtre ronde par exemple, veuillez-vous l‘élément inférieur du boîtier est doté d‘un trou préper- adresser à l’installateur chauffagiste ou à l‘installateur cé, qui permet de visser l‘émetteur de fenêtre sur le électricien pour calculer l‘ouverture minimale. châssis. A cet effet, retirez avec précaution la platine de L’ouverture minimale requise de la fenêtre rectangulaire la partie inférieure du boîtier et vissez le boîtier à l‘aide est indiquée comme exemple dans le tableau de la position de la vis fournie. Remettez ensuite la platine en place. basculante et pivotante. 2. Placez la pile dans l‘élément inférieur de l‘émetteur de fenêtre (4) en viellant à la bonne polarité. Remarque : Tableau de calcul pour définir l’ouverture minimale de votre Veillez à placer la pile de l‘émetteur sur la languette en fenêtre métal et de ne pas la glisser en-dessous. 3. Appuyez l‘élément supérieur du boîtier de l‘émetteur de 1) Déterminer la puissance d’évacuation de votre système fenêtre sur l‘élément inférieur du boîtier. d’évacuation d’air en m³/h. La puissance d‘évacuation 4. Montez la partie inférieure du boîtier avec l‘aimant (6) est indiquée sur la plaque signalétique ou dans le mode au point prévu à l‘aide du ruban adhésif fourni. d‘emploi de votre système d‘évacuation d‘air (p. ex. hotte aspirante). ATTENTION : La distance entre l‘émetteur et l‘aimant ne doit pas être supérieure à 7 mm. Veillez également 2) Mesurer la largeur et la hauteur intérieure de votre à un positionnement sûr et correct des différents fenêtre pour calculer la dimension de la fenêtre en m².

  • Page 32: Montage De L'emetteur De Poele

    AS-6030 | FRANÇAIS éventuellement possible que la cote d’ouverture requise d‘échappement et marquez alors les deux trous de ne soit atteinte qu’en position pivotée. En position fixation de l‘étrier de fixation à l‘aide d‘un stylo adapté. pivotée, il y a également une cote d’ouverture minimale Retirez le capteur thermique (8) et l‘étrier de fixation du à respecter. Le contact de fenêtre doit être installé de conduit d‘échappement. façon à garantir la cote d’ouverture minimale. Nous 5) Percez les deux trous de fixation d‘un diamètre de 2 recommandons de fixer la cote d’ouverture minimale à mm aux endroits marqués préalablement sur le conduit l’aide d’une entretoise. d‘échappement. Remarque : Sur les conduits d‘échappement double MONTAGE DE L‘EMETTEUR DE POELE parois, il convient de ne percer que le tube extérieur ! Notice de montage de l‘émetteur de poêle (7) avec son 6) Fixez l‘étrier de fixation sur le conduit d‘échappement capteur thermique (8) en le vissant à l‘aide des deux vis fournies dans les trous que vous venez de percer. Remarque : Pour éviter de vous brûler, le poêle doit être 7) Passez ensuite le capteur thermique (8) jusqu‘à la butée éteint et froid ! à travers l‘étrier de fixation, et fixez-le à l‘étrier de fixation à l‘aide de la vis latérale. Ne serrez pas de trop, Le capteur thermique (8) est passé par un trou dans le afin de ne pas endommager le capteur thermique (8). conduit d‘échappement de votre poêle et vissé sur le conduit 8) Retirez le couvercle du compartiment à piles (12) en à l‘aide de l‘étrier de fixation fourni. L‘émetteur ne doit pas appuyant dessus et en le poussant simultanément dans...

  • Page 33: Codage De La Commande De Ventilation

    8. Appuyez sur la touche d‘état (9) de l‘émetteur de poêle (7) vous permet de régler l‘état actuel du poêle (chaud ou froid). Cet état est également transmis automatique- CODAGE DE LA COMMANDE DE VENTILATION ment lors du prochain changement d‘état. L‘émetteur de fenêtre (4) ainsi que l‘émetteur de poêle (7) 9. A présent, les EMETTEURS sont enregistrés dans le ne sont pas codés à la livraison et doivent faire l‘objet d‘un RECEPTEUR et l‘AS-6030.3 est opérationnelle. apprentissage par rapport au récepteur lors de la première mise en service. APPRENTISSAGE DE PLUSIEURS EMETTEURS (MAX. 8 PIECES) Veuillez respecter scrupuleusement l‘ordre indiqué ! 1. Appuyez pendant 2 secondes sur la touche (2) du récepteur. La DEL D’ÉTAT (3) commence à clignoter. 1. Branchez le récepteur au réseau électrique. 2. Insérez la pile / les piles dans l‘EMETTEUR à enregistrer. Lorsque l’AS-6020.3 fonctionne correctement la DEL 3. Activez l‘EMETTEUR à supprimer en approchant l‘aimant...
  • Page 34 AS-6030 | FRANÇAIS 2. Activez l‘EMETTEUR à supprimer en approchant l‘aimant 2. Ouvrir la fenêtre > L‘appareil de ventilation du boîtier avant de l‘en écarter de nouveau, ou en appu- doit démarrer. yant sur la touche d‘état. Sur l‘EMETTEUR, la DEL D’ÉTAT 3. Fermer la fenêtre > L‘appareil de ventilation (3) ne clignote plus et le processus de suppression est doit se couper. terminé. SIGNIFICATION DES DIFFERENTES DEL Supprimer tous les EMETTEURS 1. Appuyez pendant 2 secondes sur la touche (2) de l‘émetteur. La DEL D’ÉTAT (3) commence à clignoter en RECEPTEUR/CENTRALE rouge. 2. Appuyez une nouvelle fois pendant 2 secondes sur DEL D’ÉTAT (3) la touche (2). Sur l‘EMETTEUR, la DEL D’ÉTAT (3) ne Rouge clignotante Mode apprentissage clignote plus et le processus de suppression est terminé > Aucun émetteur n’est enregistré pour tous les EMETTEURS.

  • Page 35: Garantie Limitee A 2 Ans

    FRANÇAIS | AS-6030 EMETTEUR DE POELE GARANTIE LIMITEE A 2 ANS DEL D’ÉTAT (10 et 11) Eteinte > état de repos / mode veille Il est garanti pendant 2 ans à partir de la date d’achat que Verte clignotante > le POELE se refroidit ce produit ne présente aucun défaut au niveau du matériau ROUGE clignotante > le POELE se chauffe et du modèle. Cette garantie est uniquement valide lorsque ROUGE et VERTE clignotante à un rythme de 0,5 sec l’appareil est utilisé de manière conforme, et entretenu > pile d‘émetteur de POELE épuisée régulièrement. La présente garantie se limite à la réparation ou au réassemblage d’une pièce quelconque de l’appareil dans la mesure où aucune modification ou réparations non DYSFONCTIONNEMENTS autorisées n’ont été effectuées. Vos droits légaux en tant que client ne sont en aucun cas influencés par cette garantie. Dans certains cas, des interférences sont possibles avec d‘autres appareils radio similaires. Normalement, il suffit de Veuillez noter que toute réclamation dans le cadre de la contrôler le positionnement des éléments et de les déplacer garantie est exclue dans les cas suivants, entre autres : éventuellement. Si un émetteur n‘est plus joignable (pile • Erreur de commande épuisée, défaillance mécanique ou absence de réception • Piles vides ou accus défectueux radio), la centrale ne commute plus jusqu‘à ce que la • Codage erroné ou sélection incorrecte des canaux...

  • Page 36: Consignes De Sécurité

    De même, le constructeur n’assume aucune responsabilité contacter un spécialiste. en cas de dommage matériels ou corporels résultants d’une Ce produit doit être manipulé avec précaution. Les coups, les utilisation de l’appareil non conforme aux spécifications ou chocs ou une chute, même d’une faible hauteur, peuvent d’un non-respect des présentes instructions. De tels cas ont l’endommager. pour effet d’annuler la garantie ! Ne pas utiliser ce produit dans des hôpitaux ou autres installations sanitaires. Les signaux radio émis par ce dispositif sont relativement faibles. Toutefois, l’utilisation Cette notice est une publication de la société pourrait perturber le fonctionnement des appareils de Protector GmbH, An den Kolonaten 37, 26160 Bad maintien des fonctions vitales. Ceci est aussi valable pour Zwischenahn/Allemagne. d’autres domaines Pour des raisons de sécurité et d’homologation, toute trans- Cette notice est conforme à la règlementation en vigueur lors formation ou modification arbitraire du produit est interdite. de l´impression. Sous réserve de modifications techniques Le montage du produit correspond à la classe de sécurité 1. et dèquipement. L’alimentation en courant ne doit s‘effectuer que par une prise (230V ~ /50Hz) raccordée au réseau d‘alimentation public. Les appareils alimentés par le secteur ne doivent pas être laissés à la portée des enfants. Une prudence toute particulière s’impose donc lors de l’utilisation. Ne démontez jamais le produit! Ceci pourrait provoquer un choc électrique mortel !
  • Page 37 FRANÇAIS | AS-6030...
  • Page 39 NEDERLANDS | AS-6030 RAAM-ZENDER...
  • Page 40 AS-6030 | NEDERLANDS VERBRANDINGSTOESTEL-ZENDER...
