Tests d'Intégrité Passif et Actif
Lors d'un test d'intégrité passif aucune alerte ne sera
envoyée vers le contrôleur EQP. Toutes les indications
seront assurées par les LED locales situées sur les
appareils de la boucle.
Un test d'intégrité actif sera indiqué sur le module ASM,
le contrôleur et les appareils de la boucle comme une
alarme active. Une indication de dérangement sera
générée en cas d'échec du test d'intégrité.
Test d'Intégrité Automatique (AIC)
Lorsque la fonction a été activée, un test d'intégrité
automatique est effectué toutes les 24 heures pour tous
les appareils de la boucle. Le module ASM commande
l'initialisation du test d'intégrité pour chaque appareil de la
boucle, l'un après l'autre. La fonction AIC est désactivée
par défaut et l'heure de départ est configurable dans
l'éditeur Apollo de l'ASM dans S3. S'il arrive qu'un
appareil soit en cours de test AIC et que cette fonction
est désactivée, cet appareil particulier conclura son test
mais aucun nouveau test ne débutera. Les demandes de
test d'intégrité manuel sont ignorées durant l'AIC, et, si
un test d'intégrité manuel est en cours lorsqu'un AIC est
programmé pour débuter, ce dernier sera retardé.
Test d'Intégrité Manuel (MIC)
Le
test
d'intégrité
individuellement pour un appareil de la boucle unique,
ou bien globalement pour tous les appareils connectés à
un module ASM unique.
Si un test d'intégrité manuel est déjà en cours, une
nouvelle demande d' A IC ou de MIC sera ignorée.
Défauts de Test d'Intégrité
Lorsqu'un test d'intégrité échoue, la LED de dérangement
pour un appareil sur la boucle s'active. L'indication
de dérangement sera maintenue jusqu'à ce qu'un
réarmement du module ASM soit effectué, ou bien jusqu'à
ce qu'un autre test d'intégrité se déroule et réussisse.
En cas d'alarme active, tout nouveau test
d'intégrité est ignoré. Si un test d'intégrité est en
cours et qu'une condition d'alarme apparait, le
test d'intégrité sera interrompu et l'alarme sera
signalée.
TEST DE MARCHE
Le test de marche est prévu pour vérifier le fonctionnement
des appareils sur la boucle. Il est activé en se déplaçant
physiquement vers tous les appareils, un par un, et en les
faisant passer en condition d'alarme. Alternativement, un
test sur place peut être activé à partir de l'affichage de
point du module ASM dans S3. Le test permet de vérifier
1.3
manuel
peut
être
NOTE
NOTE
que chaque appareil passe bien en alarme. La condition
d'alarme est enregistrée dans le contrôleur EQP mais
celui-ci ne n'entreprend pas d'action supplémentaire.
SPÉCIFICATIONS
TENSION D'ENTRÉE—
24 Vcc nominal, 18 à 30 Vcc.
COURANT D'ENTRÉE (MAXIMUM)—
690 mA.
COURANT DE BOUCLE (MAXIMUM)—
225 mA.
CONSOMMATION DE LA BOUCLE (MAXIMUM)—
11 Watts.
CÂBLAGE (MAXIMUM)—
Longueur (m)
PLAGE DE TEMPÉRATURE—
Fonctionnement :
Stockage :
PLAGE D'HUMIDITÉ—
effectué
0 à 95% HR, non condensant.
DIMENSIONS—
Voir Figure 6.
POIDS D'EXPÉDITION (APPROXIMATIF)—
1,22 Kg
A2536

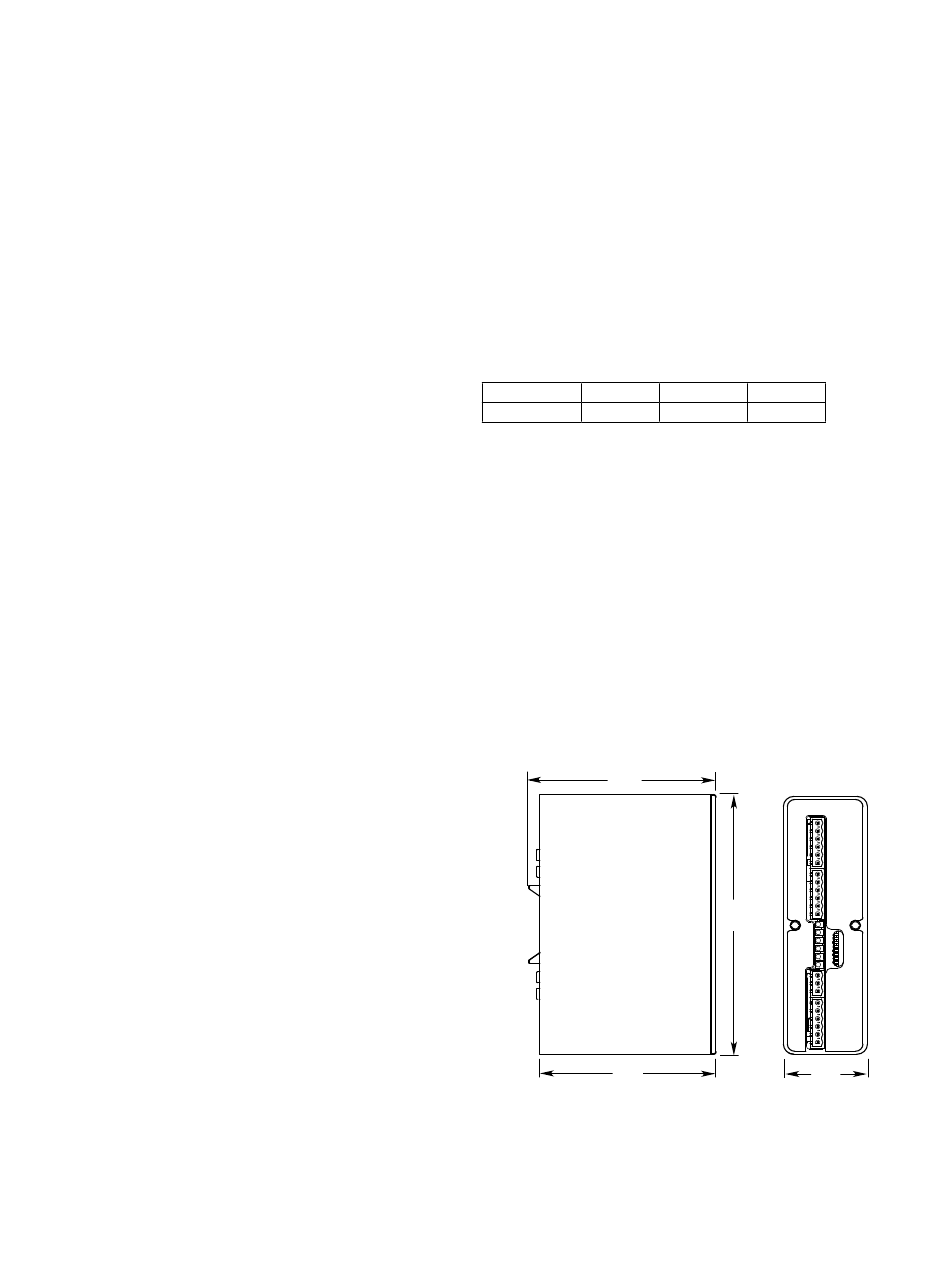

Figure 6—Dimensions du Module ASM en Centimètres
6
4 mm
2
2,5 mm
2
1,5 mm
4 700
3 000
1 500
-40 à +85°C.
-55 à +85°C.
11,5
16,0
10,9
2
5,08
95-6755
