Bonatherm VS / SANARIUM S à système
aromatique Birmingham
.
Mettre le poêle en place comme décrit.
8.1.
Poser le tuyau du
diffuseur
.
Lors de la pose sur la cabine, veiller à ce qu'il y
ait toujours une légère inclinaison jusqu'au
diffuseur.
1.

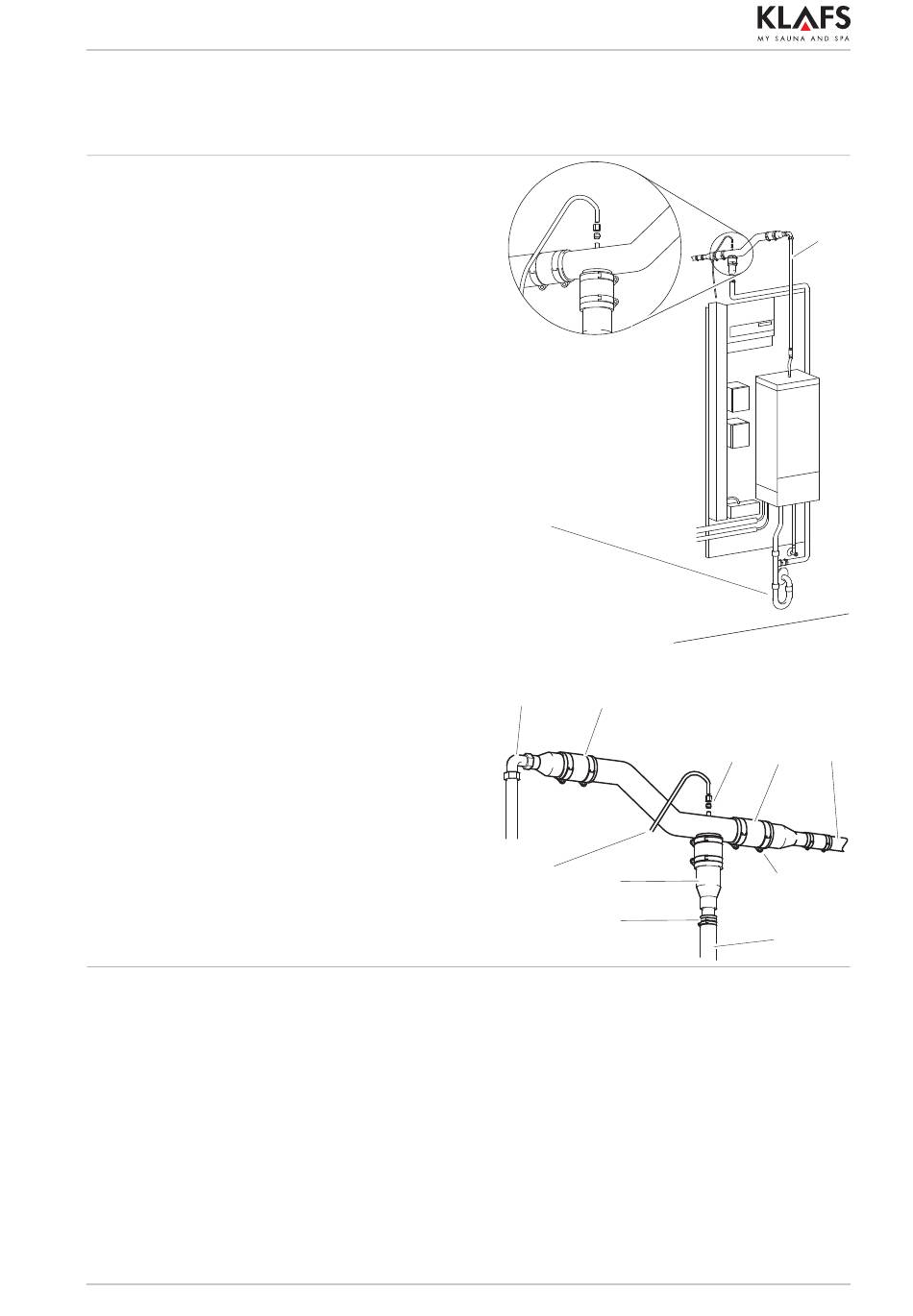

Poser le tuyau du diffuseur (1) (Ø 22)
verticalement vers le haut depuis le diffuseur.
2.
Fixer le raccord à compression (2).
3.
Fixer le restricteur sur le raccord à compression.
4.
Fixer le système aromatique Birmingham avec le
flexible en silicone et le collier de serrage (3) sur
le réducteur.
5.
Fixer le tuyau de vapeur (4) avec le flexible en
silicone (5) et le collier de serrage (6).
6.
Fixer le tuyau en cuivre (Ø 18 mm) avec le
flexible en silicone (7) et le collier de serrage (8)
sur la sortie de condensât (9).
7.
Poser le tuyau en cuivre jusqu'au siphon (10).
8.
Fixer le tuyau en cuivre sur le siphon avec le
flexible en silicone et 2 colliers de serrage.
9.
Poser la conduite de parfum (11) jusqu'au
système aromatique Birmingham et la visser.
.
Pour le vissage (12), voir le graphique.
10. Continuer la pose de la conduite du diffuseur.
5080110/03.17
10
2
3
11
9
8
Suite à la page suivante
1
4
12
5
6
7
