ECRESO CONTROL UNIT v.1.1.1, user manual– 01/2020

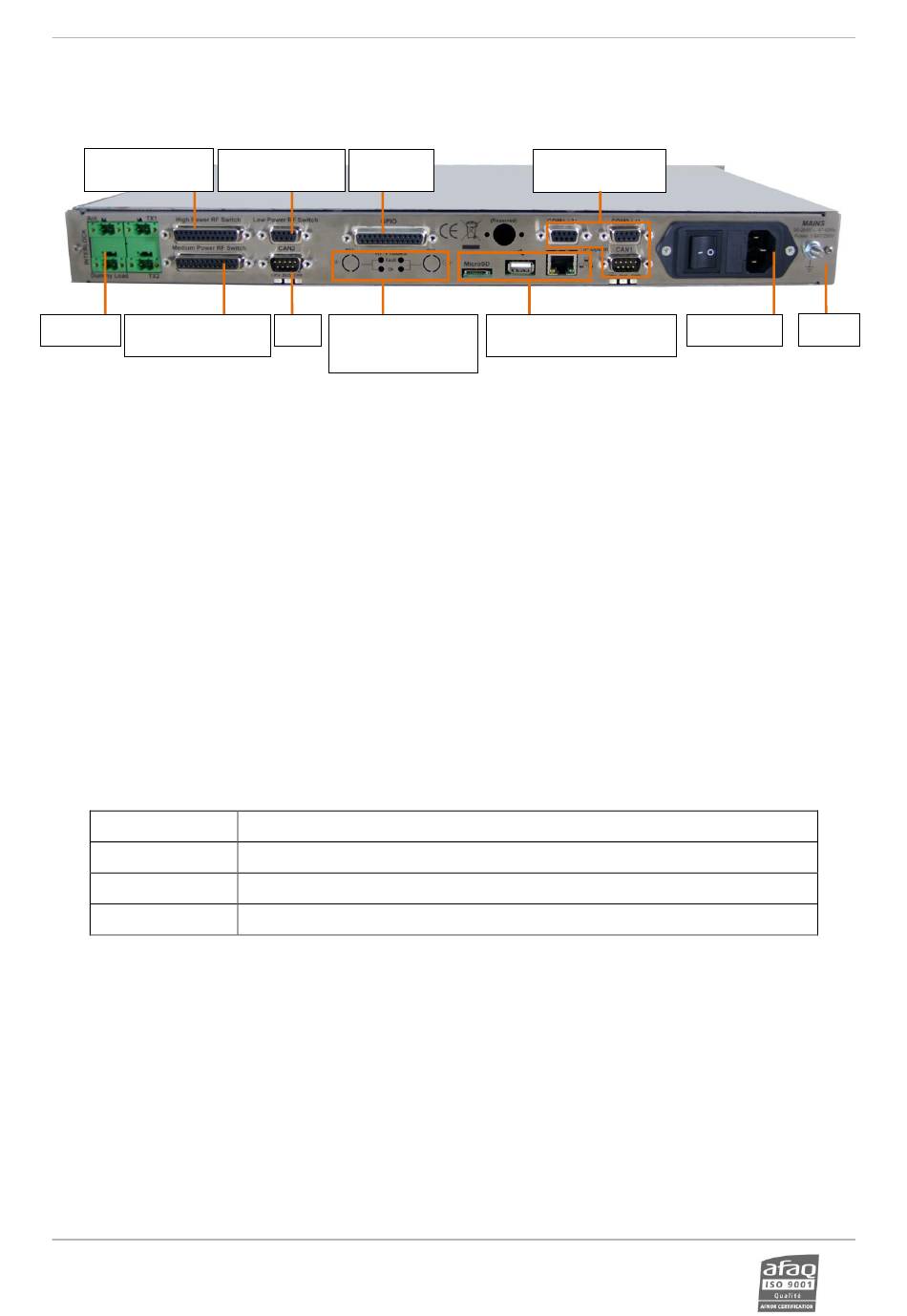

2.3.2. Face arrière
Switch RF
Haute puissance **
Interlocks *
Switch RF
Moyenne puissance **
* Les chaînes de sécurité doivent être fermées pour que l'émetteur fonctionne. Si aucun élément externe n'est
branché sur ces connecteurs, un bouchon interlock doit être présent pour fermer la chaîne.
** Selon le type de relais utilisé et la puissance de l'émetteur, trois connecteurs sont disponibles en face arrière de
l'ECRESO CONTROL UNIT :
•
le connecteur « Low Power RF Switch » est utilisé pour un relais avec connecteurs N (ECRESO FM 100/300W).
•
le connecteur « Medium Power RF Switch » est utilisé pour un relais avec connecteurs 7/16 (ECRESO FM 750
à 2000 W).
•
le connecteur « High Power RF Switch » est utilisé pour un relais avec connecteurs 7/8 ou plus (ECRESO FM
350 à 2000 W).
L'ECRESO CONTROL UNIT est livré avec des bouchons de protection sur les trois connecteurs. Retirer le bouchon du
connecteur qui sera utilisé.
L'ECRESO CONTROL UNIT supporte les relais suivants :
RL00033
RLE00028
RLE00014
RLE00030
La position des cavaliers de la carte contrôle varie en fonction du connecteur utilisé (voir section suivante).
WorldCast Systems SAS - 20 avenue Neil Armstrong - 33700 Mérignac (Bordeaux Métropole) FRANCE
+33 (0)5 57 928 928 –
www.worldcastsystems.com – contact@worldcastsystems.com
Switch RF
GPIO (option)
Basse puissance **
CAN2
Sondes RF (option -pour
utilisation avec
amplificateurs couplés)
Relais RF N for pour connecteur « low power » (type Radiall R577063015)
Relais RF 7/16 pour connecteur « medium power » (type Spinner BN512690)
Relais RF EIA 7/8 pour connecteur « high power » (type Spinner BN512695)
Relais RF 1"5/8 pour connecteur « high power » (type Spinner BN640082)
RS232 COM1 et COM2
et CAN1
Carte IP (option) : Carte µSD,
port USB et port RJ45
Page 11
Alimentation
Masse
