5. MONTAGE, INSTALLATION ET MISE EN SERVICE
5.2.2.2 Interface Control – Affectation des broches
2196697739
Les contacts relais supportent jusqu'à 2 A. La tension de commutation maximale est
de : 24 V DC/50 V AC, la puissance de coupure maximale est de : 30 W/50 VA.
Pin
1
24 V DC
4
GND
5
6
Relais 1
7
Relais 1
8
Relais 1
11 Relais 3
12 Relais 3
13 Relais 2
14 Relais 2
15 Relais 2
Coupure de l'accumulateur
La FCU n'est pas alimentée par les accumulateurs intégrés si la broche 5 est reliée à la
broche 4. Cela permet d'allumer et d'arrêter la FCU par commande à distance via
l'alimentation en tension externe. L'accu est rechargée dès qu'un bloc d'alimentation est
raccordé.
4714423 / 2023-05
Description
Tension de service (en service sur accumu-
lateur 12 V), intensité max. admise 200 mA
Terre du système
Coupure de l'accumulateur
Repos
Fermant
Commande au pied
Repos
Fermant
Repos
Fermant
Commande au pied
35 / 96
8
15
7
14
6
13
5
12
4
11
1
9

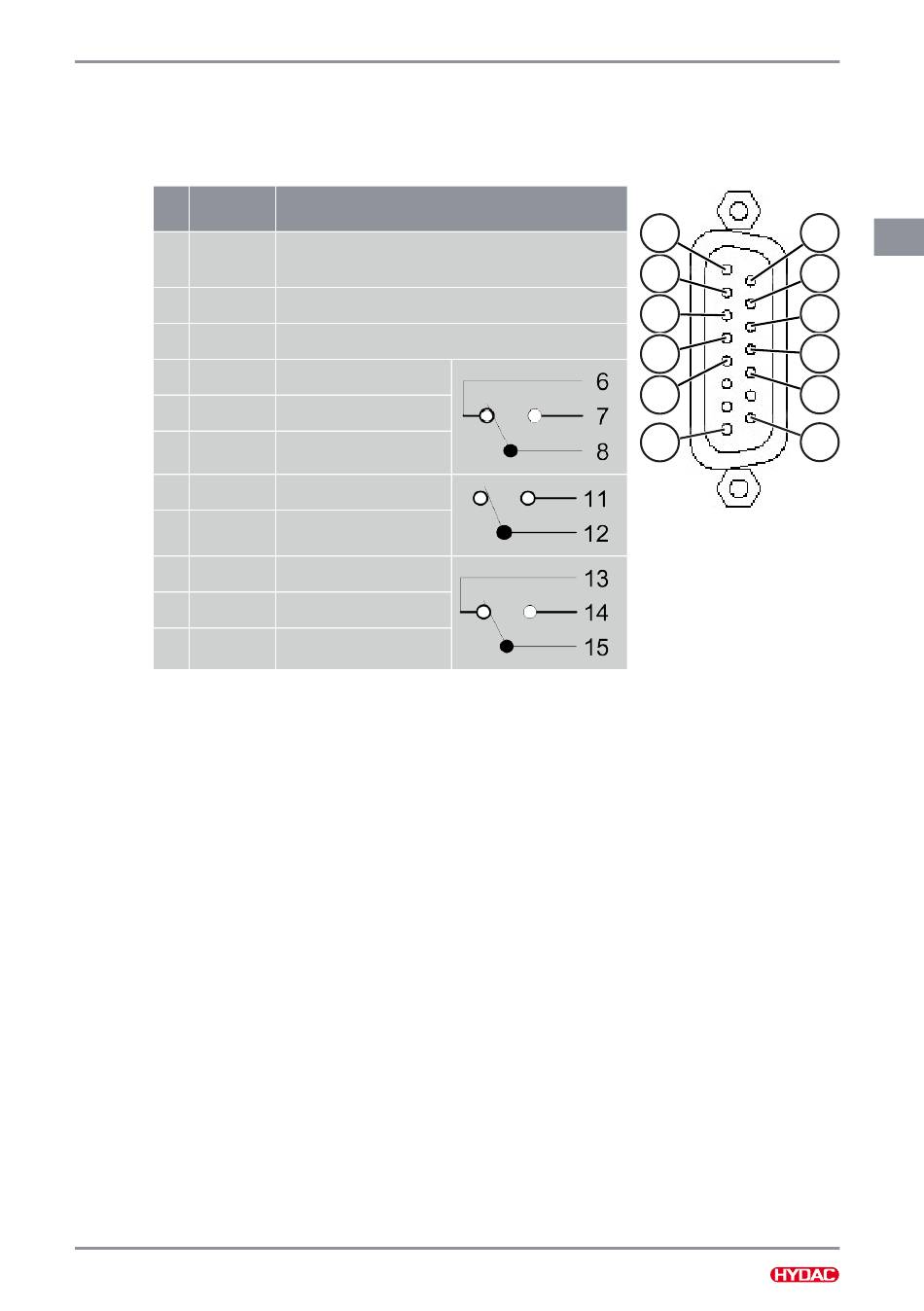

Fig. 19: Interface Control
