3 Fonctionnement – Vue d'ensemble
16
F
ILTRE ET RÉGULATION DE LA DÉPRESSION
1
2
3
4
5
6
7
8
9
10

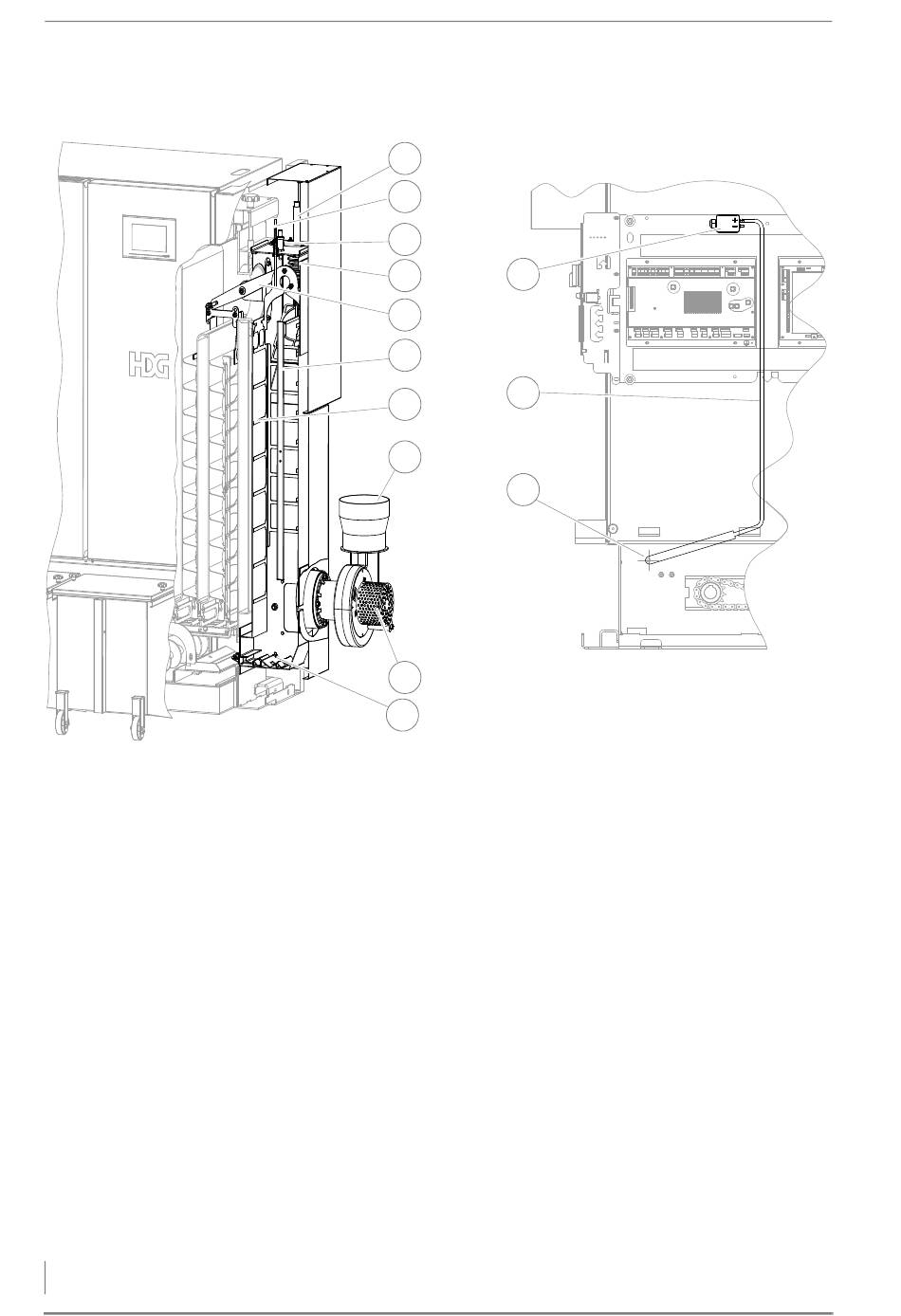

Figure 3/4 - Filtre et régulation de la dépression HDG Compact 40E - 95E
1 Isolateur
2 Sonde de température des gaz de combustion
3 Sonde lambda
4 Isolateur à lamelles
5 Mécanisme de nettoyage
6 Électrode
7 Nettoyage
8 Raccord du conduit de fumée
9 Extracteur de gaz de combustion (HDG Compact 95(E) unique-
ment)
10 Plancher poussant pour les cendres
11 Contrôleur de dépression (uniquement HDG Compact 95(E))
12 Tuyau (uniquement HDG Compact 95(E))
13 Raccord de régulation de dépression
(uniquement HDG Compact 95(E))
HDG C
11
12
13
40E - 95E
OMPACT
