NOTI C E
Do not apply grease to the mounting bolt
or derailleur hanger threads.
Push the B-adjust washer forward when
installing the derailleur. There must not
be a gap between the B-washer and the
derailleur hanger. A gap can cause the
derailleur to loosen or break away from
the B-Bolt.
H I NWE IS
Kein Schmierfett auf das Gewinde der Be-
festigungsschraube oder des Schaltauges
auftragen.
Die B-Einstellscheibe beim Einbau des
Schaltwerks nach vorn drücken.
Zwischen B-Scheibe und Schaltauge darf
kein Spalt vorhanden sein. Ein Spalt kann
dazu führen, dass sich das Schaltwerk löst
oder von der B-Schraube abbricht.
AV I S O
No aplique grasa al tornillo de fijación
ni a las roscas de la pata de cambio del
desviador.
Al instalar el desviador, empuje hacia
adelante la arandela B. No debe quedar
espacio entre la arandela B y la pata de
cambio del desviador. Si quedase algún
espacio, el desviador podría aflojarse
o desprenderse del tornillo B.
Torque
Valeur de couple
Momento de torção
Drehmoment
Coppia
Momento
Aandraaimoment
1
11 N·m
5
(97 in-lb)
AVI S
N'appliquez jamais de graisse sur le
boulon de fixation ou sur le filetage du
support du dérailleur.
Poussez la rondelle de réglage B vers
l'avant pour installer le dérailleur. Il ne doit
pas y avoir d'espace entre la rondelle B et
le support du dérailleur. S'il y a un espace,
le dérailleur peut se desserrer ou se
détacher du boulon B.
AVVI SO
Non applicare grasso al bullone di
montaggio o alla filettatura del gancio del
deragliatore.
Spingere la rondella di registro B in avanti
durante il montaggio del deragliatore. Non
deve esserci alcuno spazio tra la rondella
B e il gancio del deragliatore. Lo spazio
può causare lo svitamento o il distacco del
deragliatore dal bullone B.
M ED EDE L I N G
Breng geen smeer aan de montagebout of
schroefdraad van de derailleurhanger aan.
Duw de B-sluitring naar voren tijdens
het installeren van de derailleur. Er mag
geen ruimte tussen de B-sluitring en de
derailleurhanger zijn. De derailleur kan
van de B-bout loskomen als er ruimte
aanwezig is.

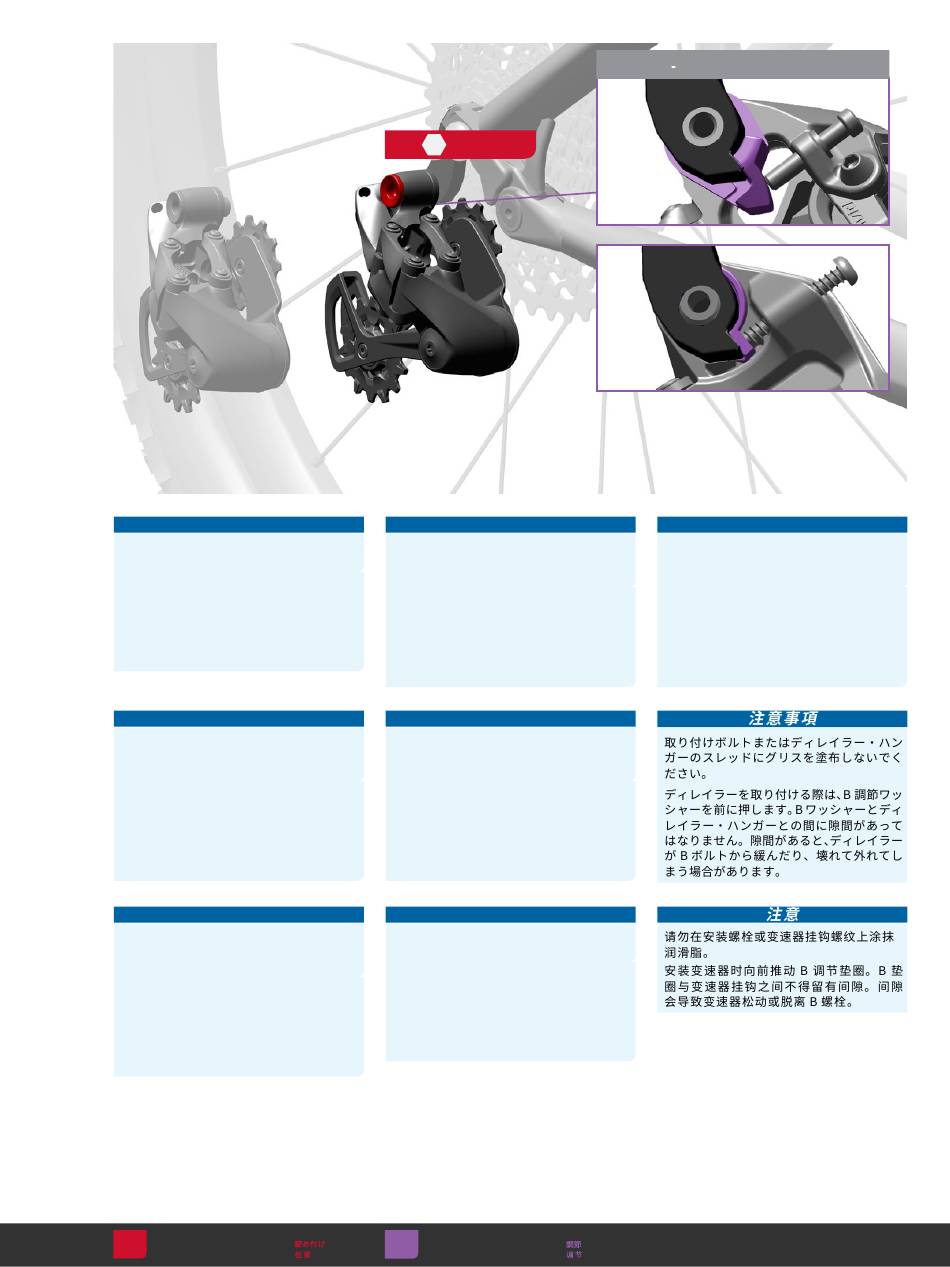

Adjust
Régler
Ajustar
Einstellen
Regolare
Ajustar
Afstellen
B-Adjust Washer
N OTI FI CAÇÃO
Não aplique massa lubrificante nos fios
de rosca do perno de montagem nem do
suspensor do derailleur.
Empurre a anilha de ajuste B para a frente
quando instalar o derailleur. Não pode
haver folga entre a anilha B e o suporte
que suspende o derailleur. Uma folga
pode causar que se solte ou separe o
derailleur, desprendendo-se do perno B.
1
8
