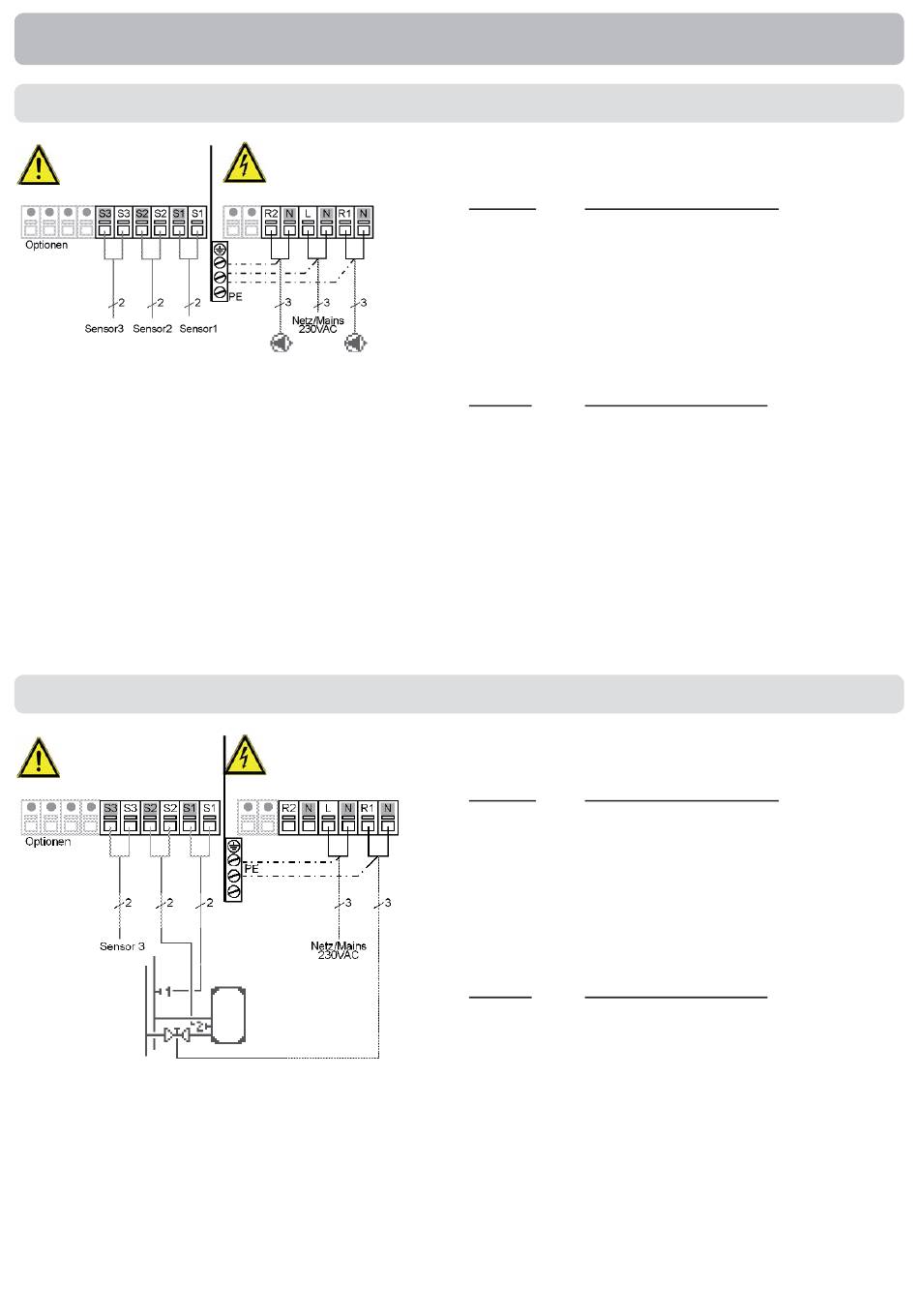

D.7
Régulateur ∆T universel
Côté capteur
12 V max.
Attention
Brève description de la fonction logique :
La fonction T Sonde 1 > Sonde 2
commute la pompe au relais R1.
D.8
Valve d'arrêt
Côté capteur
Côté capteur
12 V max.
12 V max.
Attention
Attention
14
Installation
Côté secteur
230 V CA
Danger
Côté secteur
Côté secteur
230 V CA
230 V CA
D D
Da
Danger
nger
Très basses tensions 12 V CA/CC max.
raccordement boîte à bornes gauche !
Borne :
Raccordement pour :
S1 (2x)
Sonde 1 (Commande)
S2 (2x)
Sonde 2 (Référence)
S3 (2x)
Sonde 3 (en option)
La polarité des sondes est quelconque.
Tensions de réseau 230 V CA 50-60 Hz Raccor-
dement dans la boîte de bornes droite!
Borne :
Raccordement pour :
R2
inutilisé
N
inutilisé
L
Secteur conducteur externe L
N
Secteur conducteur neutre N
R1
Pompe L
N
Pompe N
Le raccordement des conducteurs de protection
PE s'effectue sur le répartiteur PE métallique !
Très basses tensions 12 V CA/CC max.
raccordement boîte à bornes gauche !
Borne :
Raccordement pour :
S1 (2x)
Sonde 1 Départ
S2 (2x)
Sonde 2 Ballon
S3 (2x)
Sonde 3 (en option)
La polarité des sondes est quelconque.
Tensions de réseau 230 V CA 50-60 Hz Raccor-
dement dans la boîte de bornes droite!
Borne :
Raccordement pour :
R2
inutilisé
N
inutilisé
L
Secteur conducteur externe L
N
Secteur conducteur neutre N
R1
Pompe L
N
Pompe N
Le raccordement des conducteurs de protection
PE s'effectue sur le répartiteur PE métallique !
