Sommaire des Matières pour Optibelt TT 3

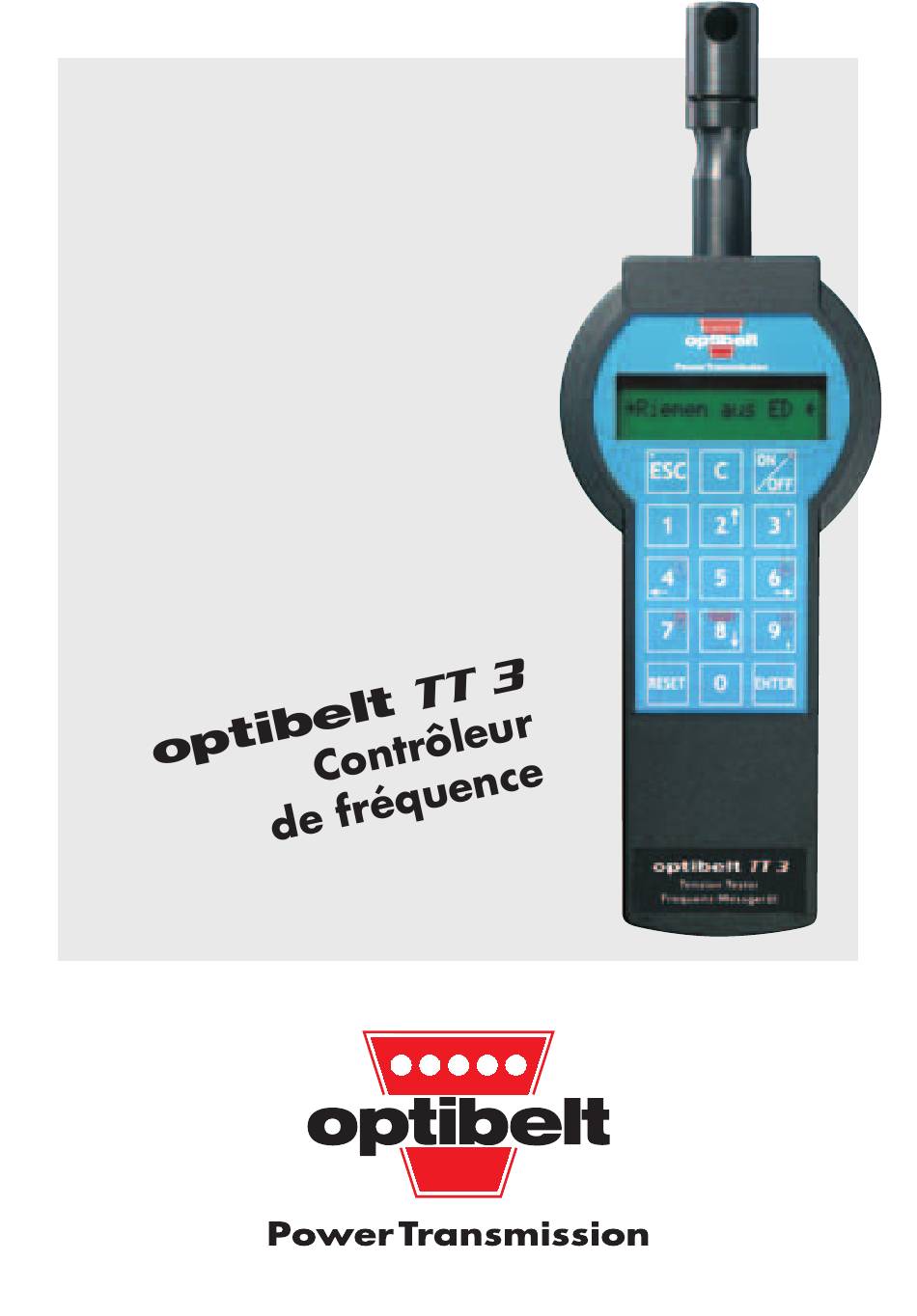

- Page 1 Manuel de l‘utilisateur...
- Page 2 ● Affi chage en Hertz ou Newton ● Grande précision de mesure ● Evaluation de la qualité du résultat de la mesure ● Comparaison avec les tensions préconisées par Optibelt ● Possibilité de mémoriser des données personnelles ● Transfert des données sur PC...
- Page 3 (rouge) Quitter menu/annuler Supprimer un caractère Menu principal Marche/arrêt Base de données Navigation Optibelt/navigation Calcul de la longueur Base de données personnelles / du brin navigation Enregistrer dans la base Saisie libre / navigation de données personnelle Supprimer la valeur Sélectionner/valider...
- Page 4 Optibelt TT 3 ........16...
- Page 5 Conseil d’utilisation ! Les valeurs de tension des courroies (effort dans le brin T ) prove- nant de la base de données Optibelt sont des valeurs indicatives. Nous recommandons de calculer les paramètres des courroies avec précision et ensuite de les ajuster.
- Page 6 TT 3 optibelt Mode d’emploi 2.1 Le clavier Le TT3 est mis en marche et arrêté à l’aide de la touche On/Off. Si l’appareil n’est pas utilisé ou aucune mesure n’est effectuée pendant env. 5 minutes, il s’éteint automatiquement. Avec la touche Enter, vous pouvez activer toutes les rubriques du menu et valider les valeurs saisies.
- Page 7 Pour toutes les valeurs numériques, il existe des valeurs maximales (voir le Il est aussi possible de saisir des chapitre 6). données dans TT 3 à l’aide de paramètres qui ne peuvent accepter 2.3 Saisie des valeurs que les valeurs «marche/arrêt »et«...
- Page 8 à l’appareil TT 3. la fréquence. Afi n d’assurer la meilleure précision possible, le TT 3 3.2.1 Mesure avec les prend jusqu’à quatre mesures paramètres successives. Le nombre de mesures provenant de la réussies apparaît à...
- Page 9 «banse de données Une fois la mesure effectuée, la valeur personnelles» réelle est affi chée au–dessus de la L’appareil Optibelt TT 3 offre la valeur théorique. En corrigeant la possibilité d’enregistrer jusqu’à 120 prétension, vous ajustez la valeur courroies paramétrées sous le nom de réelle à...
- Page 10 être activé à trois endroits au en 1/10 sec. moyen de la touche 7 : • langue : allemand/anglais 1. l’appareil TT 3 est prêt à mesurer (chap. 3.1), 2. lors de la saisie des paramètres de courroies par sélection dans les données Optibelt (chap.
- Page 11 Alimentation électrique Le contrôleur de fréquence Optibelt 5.1 Fonctionnement TT 3 est équipé pour fonctionner soit à piles avec des piles soit avec une batterie Il fonctionne avec 2 piles, de type (option). AA/LR6, de chacune 1,5 V. Le compartiment à piles se situe sur la face arrière de l’appareil.
- Page 12 TT 3...
- Page 14 Effort dans le brin : 1-60000 N Capteur Acoustique avec réduction électronique des parasites Mémoire Banque de données Optibelt : 400 entrées Banque de données personnelles : 120 entrées Alimentation électrique piles 2 x 1.5 V AA/LR6, Batterie 2,4 V, 1000 mAh Sauvegarde interne des données avec...
- Page 15 Notes...
- Page 16 Le port série peut être modiÞ é dans le logiciel sous de fréquence la rubrique <Options>. au PC Sélection de la courroie : sélectionner la courroie dans les données Optibelt (via la catégorie de Saisie des produit) ou dans les données personnelles. valeurs de mesure Saisir les données relatives à...
- Page 17 Validez avec <commencer l’exportation>. Les données peuvent être classées dans le Þ chier prédéterminé «valeurs mesurées» (dans le dossier Optibelt _TT3) en saisissant le nom du tableau. L’utilisateur peur choisir le lieu d’enregistrement de son choix. Supprimer les données : Voir processus décrit ci-dessus.
- Page 18 TT 3 optibelt Saisir le diamètre de la poulie et l’entraxe. Actionner le bouton <calculer la longueur du brin>. Calculer la longueur du brin Sélection des paramètres pour le contrôleur de fréquence Optibelt TT3. Paramétrage sur COM1. Options...
- Page 19 Toute reproduction, même partielle, est interdite. Les contrevenants seront poursuivis devant les tribunaux. Nous nous réservons le droit d’apporter des corrections ou des améliorations. En ce qui concerne notre responsabilité et nos conditions de livraison, se reporter à nos conditions générales de vente.
- Page 20 TT 3 Optibelt GmbH Postfach 10 0132 • D-37669 Höxter/Germany Tél. +49 (0) 52 71 - 6 21 • Fax +49 (0) 5271 - 9762 00 info@optibelt.com • www.optibelt.com Une entreprise du groupe Arntz Optibelt...
