Étape 7
Partie arrière
Partie avant
8
8
Étape 8
2
3

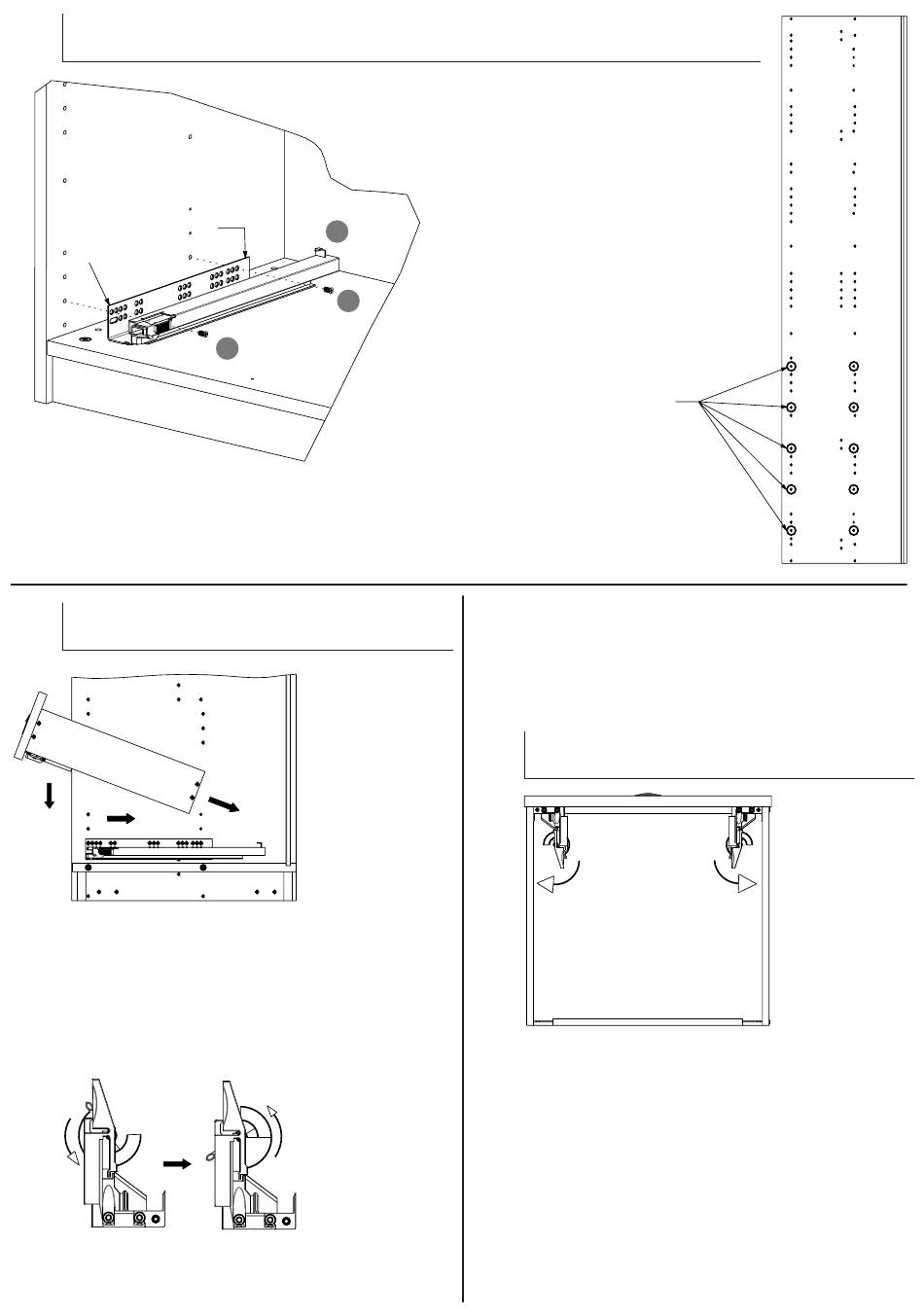

Positionner le tiroir sur les coulisses en posant d'abord
le fond. Le tiroir doit s'encastrer sur les coulisses grâce
aux trous qui sont dans l'arrière 3. Poser ensuite le tiroir
sur les coulisses puis le pousser jusqu'à entendre le
«clic» qui signifie que les coulisses sont bien insérées
dans les gachettes H.
I
F
F
1
Sortie de la patte
de réglage
Fixer la coulisse I sur le montant
en utilisant 2 vis F.
Prendre le 1er trou dans la ran-
gée haute de la partie avant
de la coulisse et le dernier trou
de la rangée haute de la partie
arrière.
Fixer la seconde coulisses.
Utiliser le plan d'un montant
(fig. A) pour positionner
les coulisses.
Trous à utiliser pour positionner
Sortie de les coulisses de tiroir
Il est possible de régler la hauteur de la façade de tiroir.
Selon le sens de rotation donné à la molette verte de la
gachette H, cela fait remonter ou decsendre la caisse
de tiroir sur les coulisses, et donc remonter ou descendre
la façade de tiroir.
9
9
Étape 9
Vue de dessous du tiroir
(fig. A)
Pour retirer
le tiroir des
coulisses il faut
le déverrouiller
en exerçant
une pression
vers l'extérieur
au niveau
des gachettes
