Préparateur
Bollitore
Tm
- Bulbe Thermostat de température minimale
TS
- Bulbe Thermostat de sécurité
TL90 - Bulbe Thermostat Évacuation
TL82 - Bulbe Thermostat Limite
TR
- Bulbe Thermostat de Réglage Chaudière
TB
- Bulbe Thermostat de Réglage Eau Sanitaire
TeC - Bulbe Thermomètre chaudière
TeB - Bulbe Thermomètre Eau Sanitaire
b
Pour identifier correctement les doigts de gant pour sondes, se référer à la notice fournie avec la
chaudière.
b
Une fois les bulbes des capillaires insérés dans les doigts de gant prévus sur la chaudière, les bloquer
de manière appropriée. Utiliser des colliers de fixation pour accrocher et soutenir les capillaires.

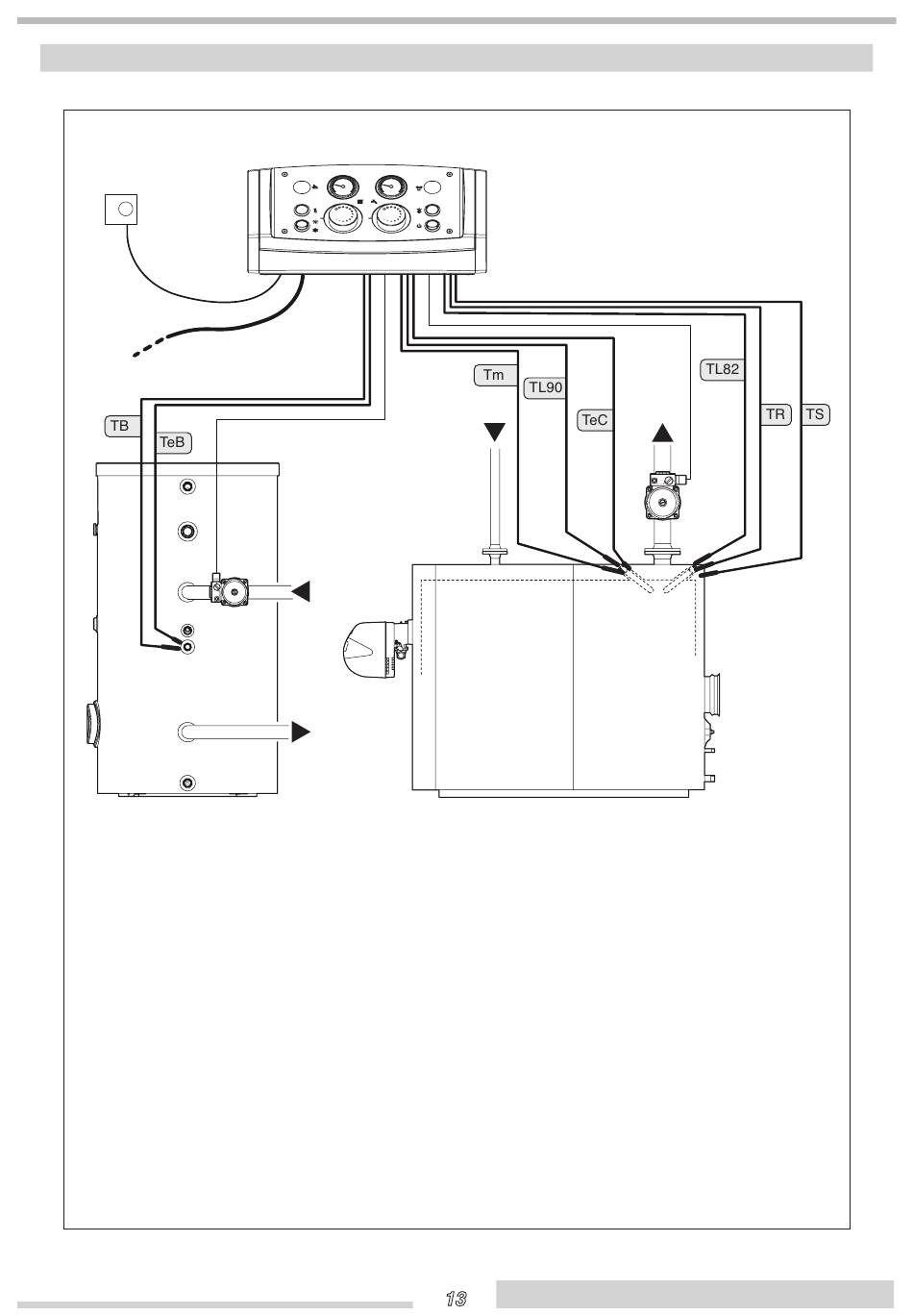

POSITIONNEMENT DES SONDES
TBOX BASIC ACS
60
60
40
40
80
80
20
100
20
100
0
120
0
120
MB
RB
13
RI
MI
PI
Chaudière
Caldaia
TA
- Thermostat d'ambiance
AE
- Alimentation électrique 230 V~50 Hz
MI
- Départ installation
RI
- Retour installation
PI
- Pompe installation
MB
- Départ Préparateur
RB
- Retour Préparateur
PB
- Pompe Préparateur
