MEULEUSE D'ANGLE 4-1/2 PO
l'aide d'un petit tournevis plat.
Ne retirez pas complètement la moitié gauche de la poignée du
boîtier du moteur. Vous délogerez l'assemblage de l'interrupteur et compliquerez
le remontage.

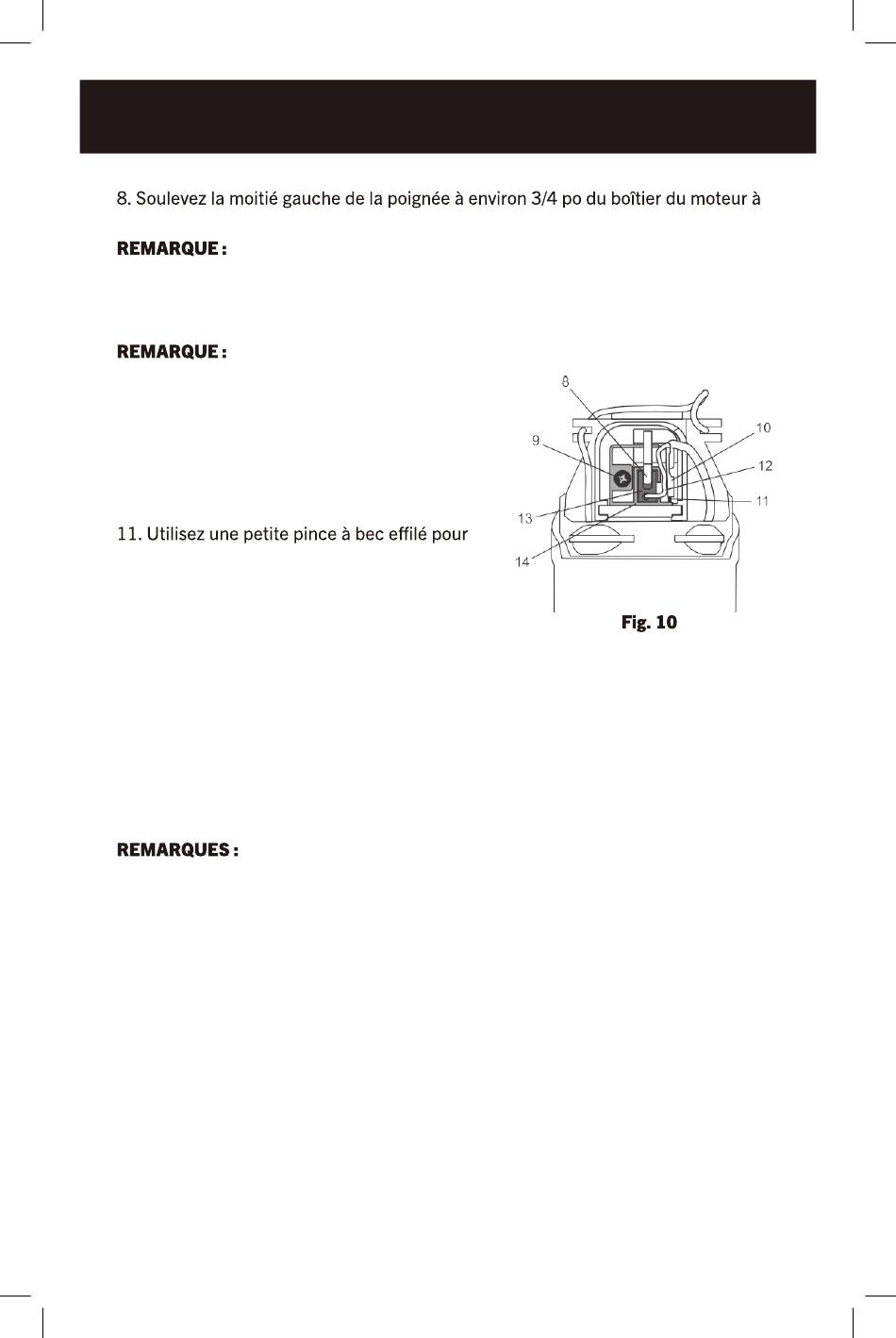

9. Tournez l'outil sur le dos avec le mandrin pointant vers le haut (Fig. 10).
Faites attention à la position du
fil de brosse en cuivre tressé (12). Lorsque la
nouvelle brosse en carbone est réinstallée, le fil
de brosse tressé DOIT être placé exactement
dans la même position.
10. Utilisez un petit tournevis à fente pour
soulever l'extrémité du ressort hélicoïdal (8)
vers le haut et placez-le sur la vis (9).
retirer le connecteur supérieur (10) de la borne
à bêches (11).
12. Saisissez soigneusement le fil de brosse
en cuivre tressé (12) et soulevez la brosse en
carbone (13) du porte-brosse (14).
INSTALLATION DE NOUVELLES BROSSES À MOTEUR
13. Une fois que l'ancienne brosse en carbone a été retirée, utilisez une brosse
SÈCHE À POILS DOUX pour enlever soigneusement toute la poussière de broyage
du porte-brosse et installez la nouvelle brosse en carbone dans l'ordre inverse que
celui utilisé pour retirer la brosse en carbone usée.
14. Réinstallez la nouvelle brosse en carbone dans l'ordre inverse des paragraphes
10, 11 et 12.
a) Assurez-vous que le fil de brosse tressé est acheminé EXACTEMENT de la même
façon que l'original.
b) Assurez-vous que l'extrémité du ressort hélicoïdal est placée sur le dessus de la
brosse en carbone (Fig. 10).
15. Tournez l'outil sur sa face pour retirer et remplacer la deuxième brosse à moteur
au carbone en utilisant les mêmes procédures que celles décrites ci-dessus.
16. Une fois que les deux brosses en carbone ont été remplacées, repositionnez la
moitié gauche de la poignée, placez le bouton de verrouillage et le ressort et le levier
de commutation à l'endroit où ils ont été enlevés.
17. Replacez la moitié droite de la poignée en vous assurant qu'elle est bien ajustée
et que les six vis sont bien serrées en place.
1250-000
20
