CEBEK P-5 Guide Rapide

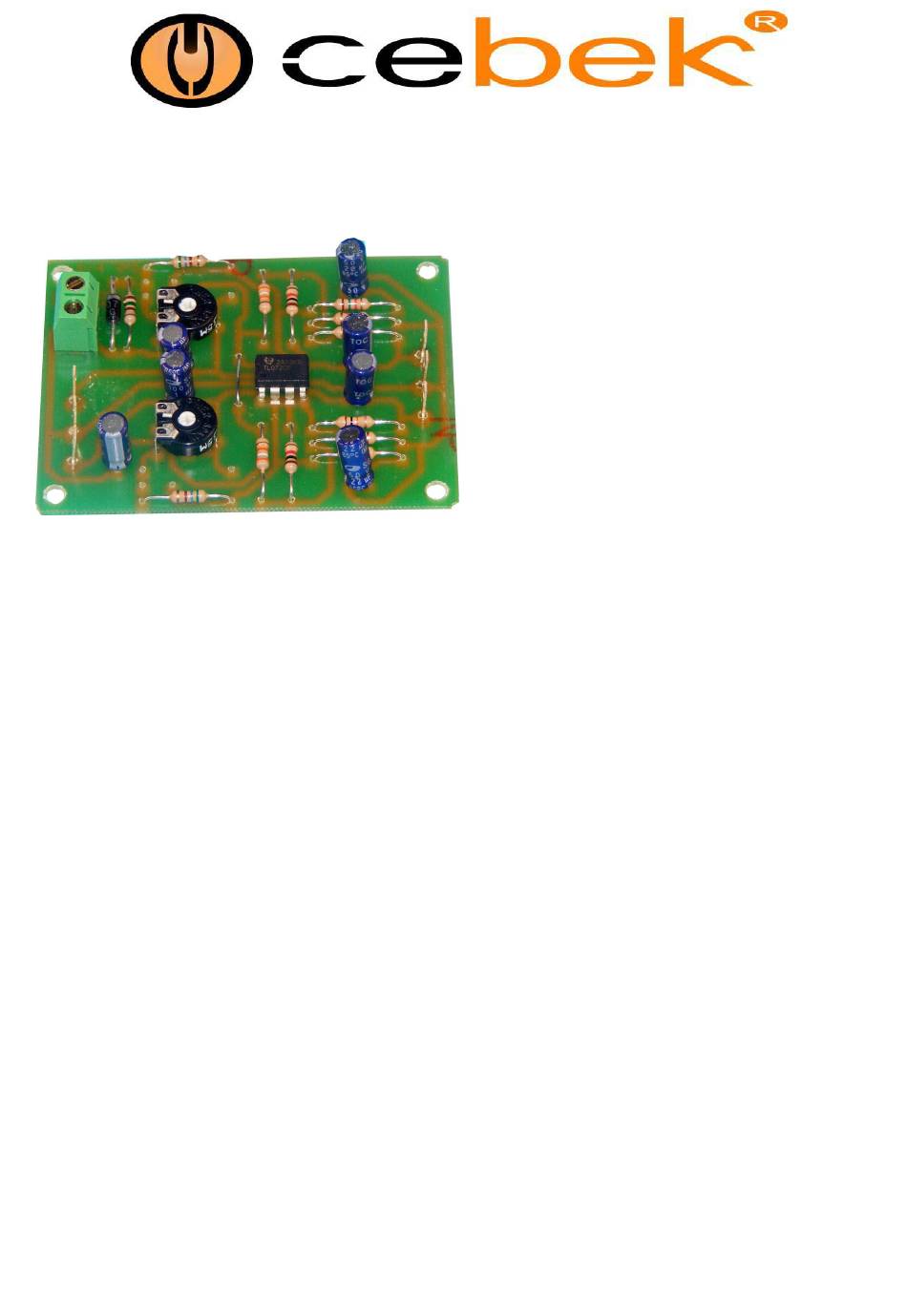

Low frequency stereo preamplifier.
Potentiometer incorporates individual gain adjustment for each channel
POWER : 12 to 24 V. DC power supply we recommend Cebek FE-103/FE-2 , which perfectly fits
circuit needs .
Install a fuse and a switch to the protection and safety , as reflected in the CE standard.
Connect the positive and negative input to the terminal . source with the corresponding prior terminals . Before proceeding, make sure
that you have completed installation.
NOTE : After turning on the power , the amplification circuit does not start until the expiration of a short delay .
SIGNAL INPUT : Use low frequency shielded cable , connect between the output of the capsule of the dish and the signal input of the
circuit. The cable length should not exceed 30 cm .
OUTPUT SIGNAL : The preamp output signal can be connected directly to blenders , mixers or power amplifiers. For the connection
to the required device , use as input , low frequency shielded cable . The recommended maximum length for this connection is 50 cm .
If your installation requires a mixer, tone control , etc. , the correct sequence of installation shall first capsule plate with the P - 4, after
the prior tone control , Mixer, etc. . Finally the amplifier
INSTALLATION : To prevent noise and optimize audio installation , please apply the following tips.
Install the audio circuit in a metal box , connecting the common negative of these to the chassis of the box. If for some reason you do
not use a metal box , place a metal plate that fills the bottom of the box and connect it the common negative circuit . Keep a safe
distance from other modules, such as power amplifiers , which can dissipate heat .
Make sure that the signal enters the module does not exceed the maximum allowed , as otherwise they saturate . Install between the
preamp and power amp 47K logarithmic potentiometer , thus can control the
volume and avoid clipping of the amplifier
Préamplificateur stéréo de basse fréquence.
Potentiomètre intègre un réglage de gain individuel pour chaque canal .
ALIMENTATION : 12 à 24 V. Alimentation en courant continu , nous recommandons Cebek FE-103/FE-2 , qui s'intègre parfaitement
circuit a besoin.
Installez un fusible et un interrupteur pour la protection et la sécurité , comme en témoigne la norme CE.
Connecter l'entrée positive et négative à la borne . la source avec les bornes correspondantes antérieures . Avant de commencer ,
assurez-vous que vous avez terminé l'installation .
NOTE : Après la mise sous tension , le circuit d'amplification ne commence pas avant l'expiration d'un délai court .
SIGNAL D'ENTRÉE : Utilisation câble blindé à basse fréquence , se connecter entre la sortie de la capsule de la capsule et l'entrée
de signal du circuit . La longueur du câble ne doit pas dépasser 30 cm.
SIGNAL DE SORTIE : Le signal de sortie préampli peut être connecté directement à mélangeurs , malaxeurs ou des amplificateurs
de puissance. Pour la connexion à l'appareil requis , en utilisant comme entrée, le câble blindé à basse fréquence . La longueur
maximale recommandée pour cette connexion est de 50 cm. Si votre installation nécessite un mélangeur , contrôle de tonalité , etc ,
la séquence correcte de l'installation doit première plaque de capsule avec le P- 4, après le contrôle de tonalité avant , Mixer , etc .
Enfin amplificateur.
Preamplifier general purpose stereo
Preamplificateur général stéréo de but
Previo estéreo para usos generales
Input Voltage. .............................................. 18 V. DC. ( 12 up to 24 V. DC).
Minimum Consumption. ............................. 2 mA.
Maximum Consumption. ............................ 15 mA.
Minimum Input Signal. ............................... 5 mV.
Maximum Input Signal. .............................. 100 mV.
Gain. ........................................................... 46 dB.
Input Impedance. ........................................ 10 K . ohms
Output Impedance. ..................................... 1 K . ohms
Frequencies Margin. ................................... 20 - 20.000 Hz.
Relation Signal/Noise. ................................ 60 dB.
Maximum Distortion. .................................. 0,05 %.
Protection against inversion of polarity. ...... Yes.
Sizes. ........................................................... 72 x 53,75 x 30 mm.
Din rail ..................................................C-7563
www.cebek.com - sat@cebek.com
P-5
CARACTERISTICAS TECNICAS
