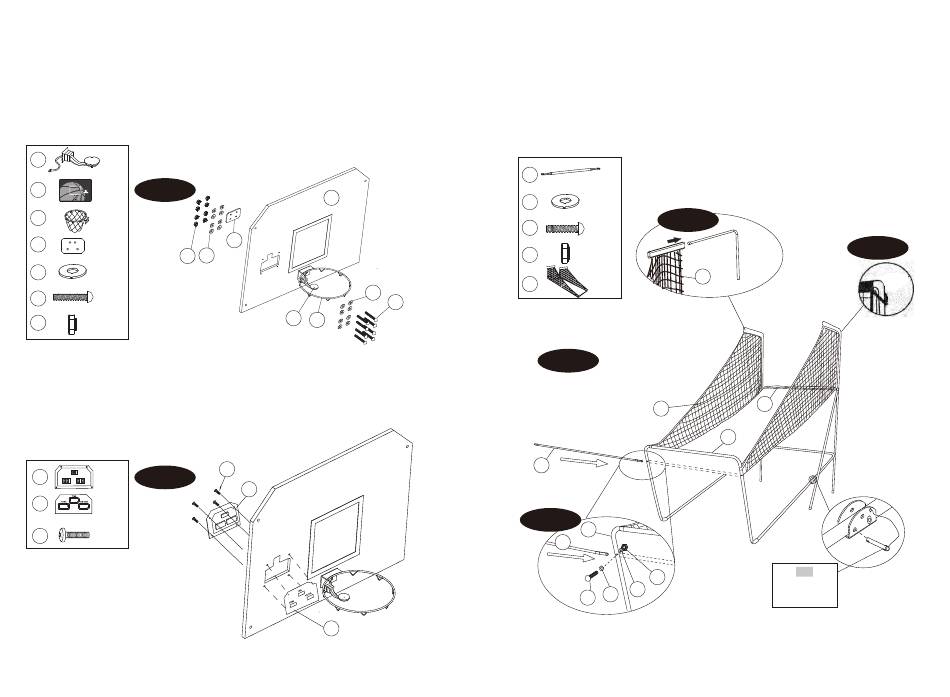

Rys.7
11. Przymocuj obręcz (18) i płytę nośną (19) do panelu (17) za pomocą
śrub (23), podkładek (22) i nakrętek (28). Przymocuj czujnik przełącznika
(15) do panelu (17) za pomocą śrub (23), podkładek (22) i nakrętek (28).
UWAGA: Upewnij się, że używasz podkładek po obu stronach panelu,
jak pokazano na rysunku 7.
x1
15
x1
17 Rys.7
x1
18
x1
19
x16
22
x8
23
28
x8
Rys.8
12. Przymocuj płytę czołową licznika trafień (16) na przodzie panelu (17) i
podłącz ją do licznika trafień (14) za pomocą śrub (29), jak pokazano na
rysunku 8.
x1
14 Rys.8
x1
16
x4
29
78
17
19
22
28
15
18
29
14
16
Rys.9
13. Nałóż siatkę rampy (21) na rurki (1), jak pokazano na rys. 9A i 9B.
14. Przesuń rurkę (12) przez tuleję od przodu siatki rampy (21). Najpierw
zabezpiecz lewą stronę za pomocą śrub (24), podkładek (22) i nakrętek
(28), jak pokazano na rys. 9C. Powtórz z drugiej strony.
12
22
24
28
21
22
23
12
Rys.9C
x1
x4
Rys.9A
x2
x2
21
x1
Rys.9
21
11
11
12
28
22
22
24
Rys.9B
12
A4
Szpilka
blokująca
79
