4. OPERATION

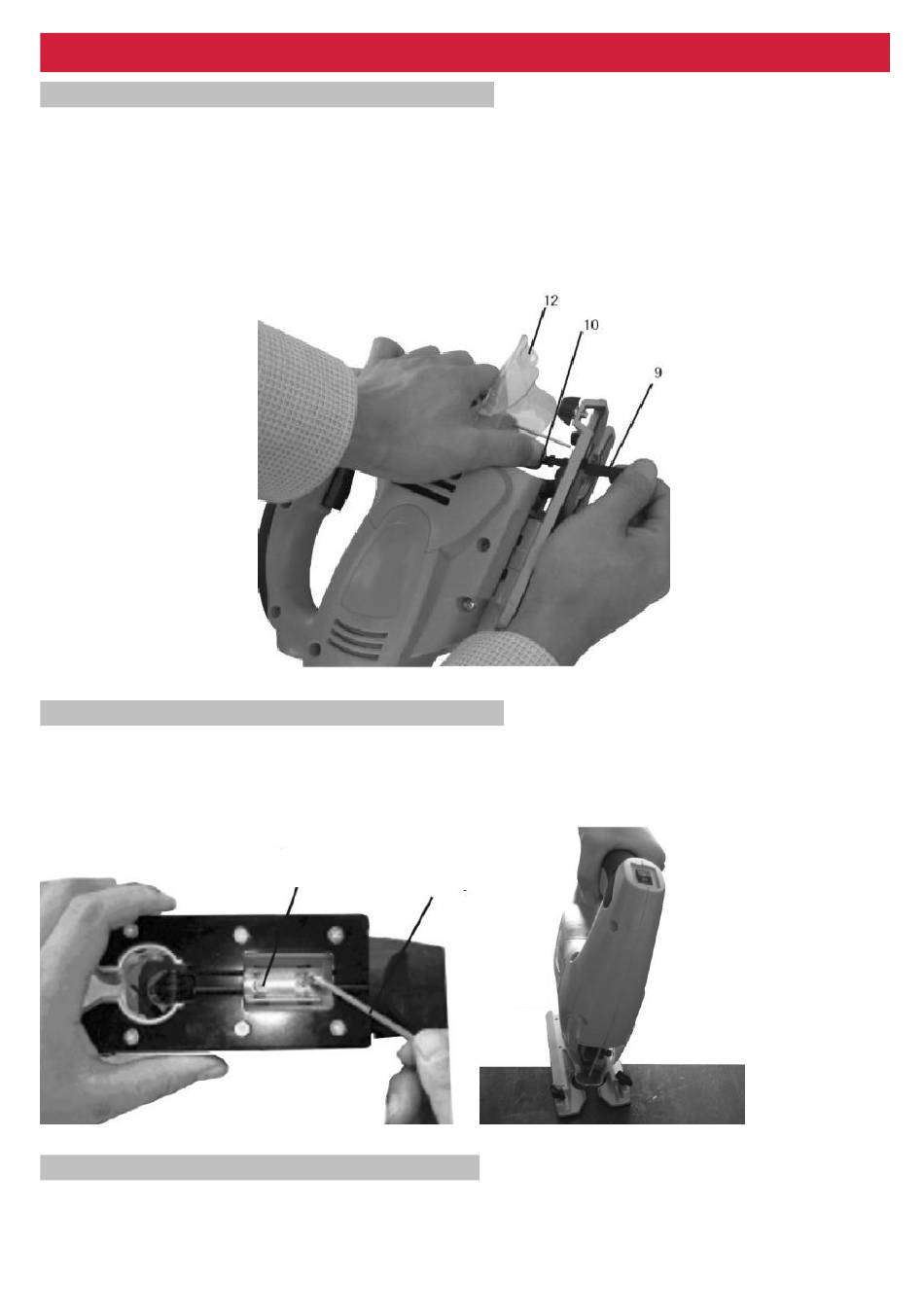

5.1 INSTALLER / REMPLACER LA LAME
2) La lame de scie est maintenue en place par un porte-lame à serrage rapide (10)
3) Ouvrir le carter de protection (12).
4) Tourner le porte-lame à serrage rapide (10) dans le sens antihoraire.
5) Pousser la lame de scie vers le haut dans la prise du porte-lame avec les dents vers l'avant.
6) La lame de scie est maintenue automatiquement en place en relâchant le verrou (10).
7) Tirer la lame pour s'assurer qu'elle est correctement verrouillée. Le serrage rapide est de retour à sa place
d'origine.
5.2 REGLAGE DE LA PLAQUE DE BASE
1)
La plaque de base (7) peut être mise à 45° par rapport à la direction de la lame.
Utiliser la clé Allen (5) pour desserrer les deux vis sous la plaque de base, ajuster la plaque à l'angle désiré puis
2)
resserrer les vis.
Faire une coupe d'essai pour vérifier que la scie est réglée à l'angle désiré.
3)
5.3 REGLAGE DU GUIDE PARALLELE
1)
Le guide parallè le (8) permet une coupe de précision en ligne droite le long du bord de la pièce.
2)
Desserrer la vis papillon (11) et insérer le guide parallèle dans les supports de la plaque de base de la scie.
3)
Régler le guide parallè le à la distance désirée.
4)
Sécuriser le guide parallèle en serrant la vis papillon.
Vis
Clé Allen
7
