Centurion SECTOR II Manuel D'installation page 10

SECTION 4

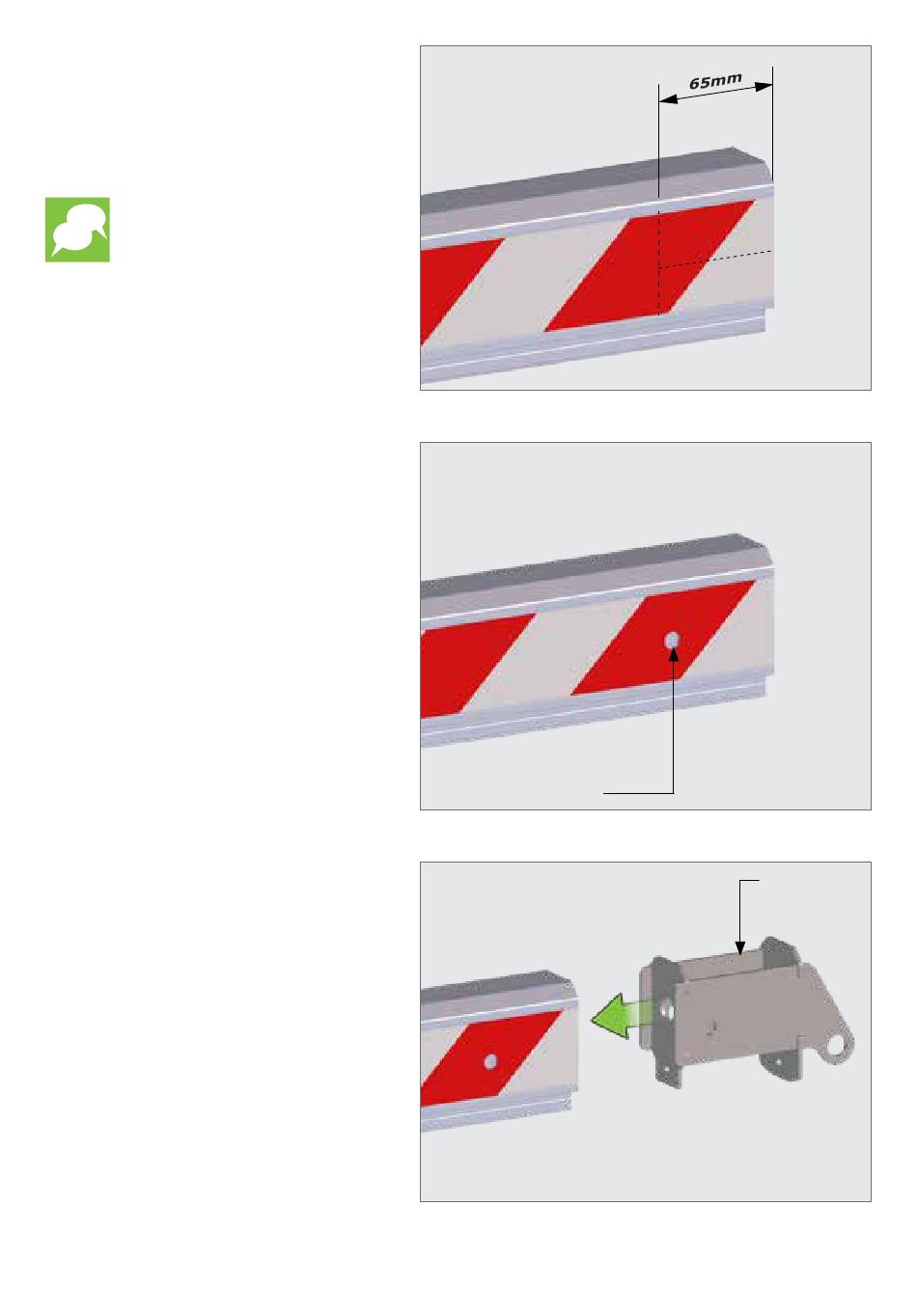

6. À partir de l'extrémité opposée
de la même lisse, marquez et
centrez un trou à 65mm du bord.
La ligne centrale de la lisse
peut être trouvée par une
rainure dans l'extrusion.
7. Répétez l'étape 6 du côté opposé
de la lisse.
8. Percez un trou de 10mm.
9. Répétez l'étape 8 du côté opposé
de la lisse.
10. Faites glisser la charnière de la
barrière articulée dans la lisse.
Trou de 10mm
page 10
INSTALLATION PHYSIQUE
FIGURE 5
FIGURE 6
Charnière de
la barrière
articuléee
FIGURE 7
