FORM FIT
Dodge Caliber 2007 -
Sachet des fixations
3 – Grosse butées
1 – Tampon imbibé d'alcool
1 – Promoteur adhésif 3M
3 – Squares prises d'expansion
3 – Adhésifs piédestaux
3 – Vis (n°8 x 7/16 po.)
1.
S'assurer que le capot est propre et sec à l'intérieur comme à l'extérieur. Déclencher le capot mais ne pas l'ouvrir.
2.
Installer les trois (3) butées tel qu'indiqué à l'illustration n°1. Attention: Les butées doivent être installées sur le capot et non sur le protecteur!!!! Si
les butées sont installées sur le protecteur, elles useront la peinture.
3.
Installer les prises en plastiques carrées d'expansion sur le dessus de chacune de trois (3) adhésifs piédestaux.
4.
Sec répondre aux trois (3) dos adhésif piédestaux en utilisant du ruban adhésif pour les maintenir en position. Le premier emplacement est au centre
du capot parallèle avec le corps en ligne sur le capot. Les deuxième et troisième lieux sont à 300mm à gauche et à droite du centre, comme indiqué
dans l'illustration # 2. (*Le bord du piédestal doit parallèle avec le corps en ligne sur le capot).
5.
Placez le capot protecteur au-dessus du dos adhésif piédestaux. Confirmer l'alignement et de faire des ajustements nécessaires des adhésifs
piédestaux.
6.
Supprimer protecteur, et l'utilisation de ruban adhésif marquer le périmètre du dos adhésif piédestaux, et essuyez zone tampon avec de l'alcool. Après
l'alcool a séché, appliquer l'adhésif promoteur pour la zone de montage. Suivez les instructions sur le promoteur à l'emploi. Laisser l'adhésif promoteur
à sec.
7.
Retirez la protection de soutien les piédestaux et les placer avec précision dans les domaines définis avec du ruban adhésif. Après la mise en place,
enlever du ruban adhésif et "humide" ruban sur le capot de surface par l'application de pression avec votre pouce autour de la surface des piédestaux.
Nettoyer les résidus de Promoteur essuyant avec de tampon imbibé d'alcool.
8.
Placez le capot protecteur sur le dos adhésif piédestaux. Partiellement renforcer la vis (n°8 x 7/16po.) à travers le capot protecteur et en squares prises
d'expansion.
9.
Peler et plier en deux les tampons anti-abrasifs sur la bordure avant du capot en dessous des deux (2) trous. Voir les illustrations n°3 – étape n°9.
10a) Monter une agrafe sur chaque tampon anti-abrasif sur la bordure du capot. Voir l'illustration n°3 – étape n°10a.
b) Insérer une épingle au travers du protecteur et dans I'agrafe. Voir l'illustration n°3 – étape n°10b.
c) Insérer une vis (n°6 x 5/8 po.) au travers du braquet en forme «L» et dans l'agrafe. Voir l'illustration n°3 – étape n°10c et n°10d.
d) S'assurer que tous les composants sont bien installés sur le capot et serrer les vis dans les agrafes.
11. Terminer le serrage la vis (n°8 x 7/16po.) à partir de l'étape n°8. Ne pas trop serrer les vis.
12. Sur certains véhicules, il peut-être nécessaire d'ajuster les butées du capot et/ ou la fermeture du capot pour obtenir un bon dégagement.
Important: Ne jamais se servir du protecteur pour ouvrir ou fermer le capot.
Instructions pour l'entretien
Nettoyer le protecteur avec une solution faite d'eau et de savon doux ou avec un nettoyant de plastique seulement. Ne pas utiliser de produits
chimiques ni de dissolvants. S'assurer périodiquement que les butées sont toujours en place et que le protecteur est toujours bien retenu. Éviter de
laver le véhicule dans un lave-auto automatique. Ne pas tirer sur le protecteur pour ouvrir ou fermer le capot.

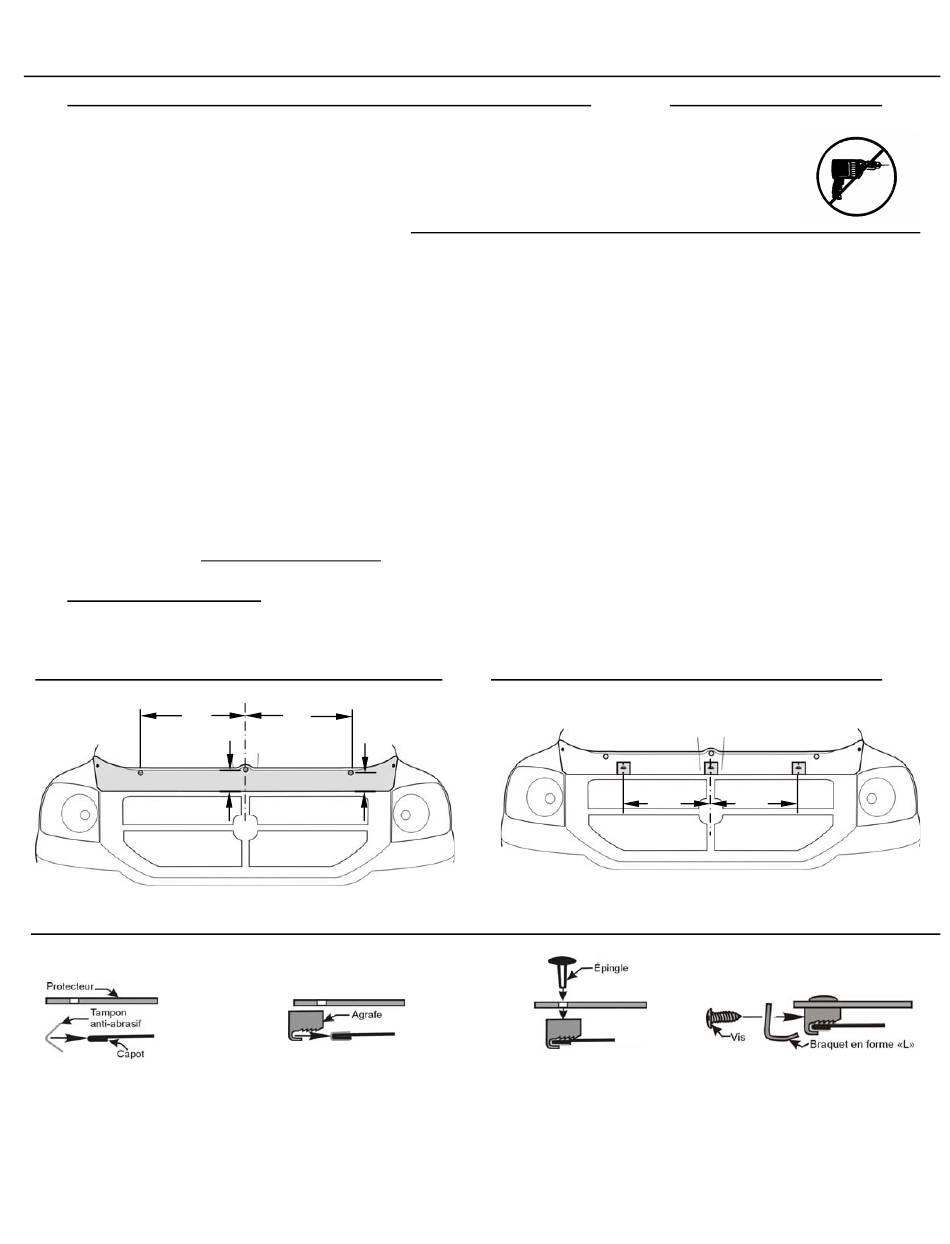

Illustration n° 1 - Emplacements des butées
350mm
100mm
Illustration n° 3 - Configuration de l'agrafe – N° de brevet : 6,8982,427
Étape n°9
Merci de vous êtes procuré un protecteur form fit.
Conserver cette feuille pour les instructions d'entretien et les renseignements concernant le nécessaire d'installation.
Fabriqué au Canada
All manuals and user guides at all-guides.com
PROTECTEUR DE CAPOT
2 – Tampons anti-abrasifs
2 – Agrafes noires
2 – Braquets en forme « L »
2 – Épingles noires
2 – Vis à têtes plate (n°6 x 5/8 po.)
350mm
90mm
Étape n°10a
Outils requis
1 – Tournevis à embout étoilé (n°2)
1 – Ruban à mesure
1 – Crayon gras
Illustration n° 2 - Emplacements des piedestaux
300mm
Étape n°10b
HD 6J 07
300mm
Étape n°10c & 10d
Rev2.100129
