10
Maintenance

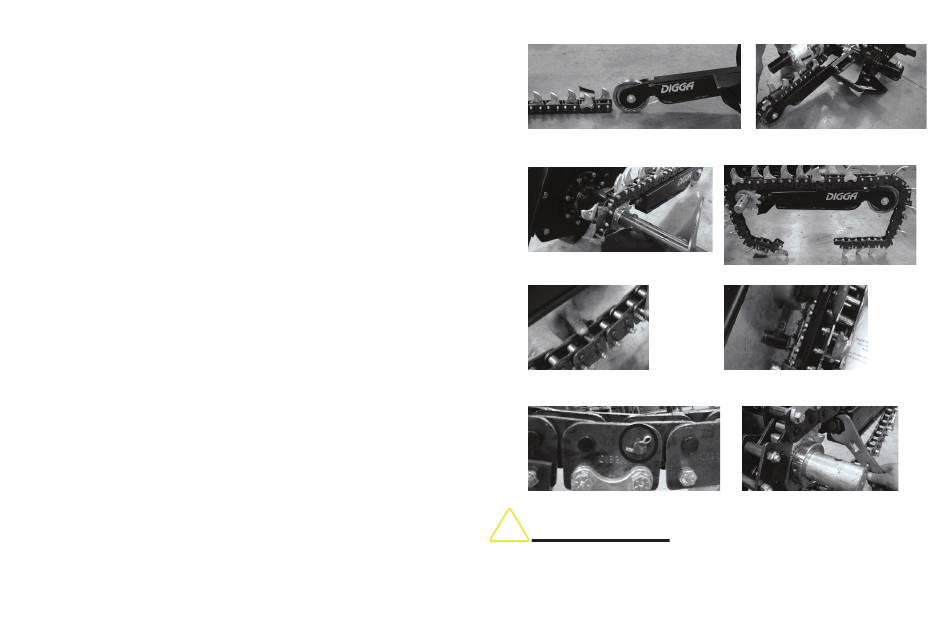

Montage d'une chaîne de trancheuse - MINI BIGFOOT/BIGFOOT/
BIGFOOT XD
•
Commencez avec la trancheuse solidement attachée à
un dispositif ou une machine de levage, assurez-vous
que la flèche réglable est complètement rétractée.
•
Placez la trancheuse sur le sol, positionnez la chaîne
devant le rouleau de tête avec le bord tranchant de la
dent orienté à l'opposé de la trancheuse (R).
•
Soulevez la chaîne sur le rouleau de tête - un dispositif
de levage approprié peut être nécessaire pour les
chaînes plus grandes et plus lourdes. (S).
•
Faites glisser la chaîne le long de la flèche et sur le
pignon du moto-réducteur.(T).
•
Relevez la trancheuse - assurez-vous que la trancheuse
est soutenue et ne peut pas tomber lorsqu'elle est
soulevée du sol. Amenez les deux extrémités de la
chaîne sous la flèche (U).
•
Rassemblez les deux extrémités de la chaîne et insérez
la goupille d'assemblage. La goupille d'assemblage doit
être insérée du bon côté, ce qui est identifié en regardant
la tête des autres goupilles et en la faisant correspondre
au même côté (V).
•
Enfoncez complètement la goupille d'assemblage à
l'aide d'un maillet à tête souple (W) et insérez la goupille
fendue et pliez-la pour la fixer (X).
•
Réglez la tension de la chaîne et replacez la clé sur le
côté de la flèche (Y).
48 PM-000252 - Manuel de l'opérateur - Trancheuses Bigfoot, Hydrive et Mini Bigfoot - Mars 2023 - Traduction du manuel d'origine
(R)
(T)
(V)
(X)
!
ATTENTION
Toutes les pratiques et procédures de sécurité au travail doivent être
respectées et les EPI appropriés doivent être portés.
(S)
(U)
(W)
(Y)
