Sommaire des Matières pour VDO AcquaLink Nav Control

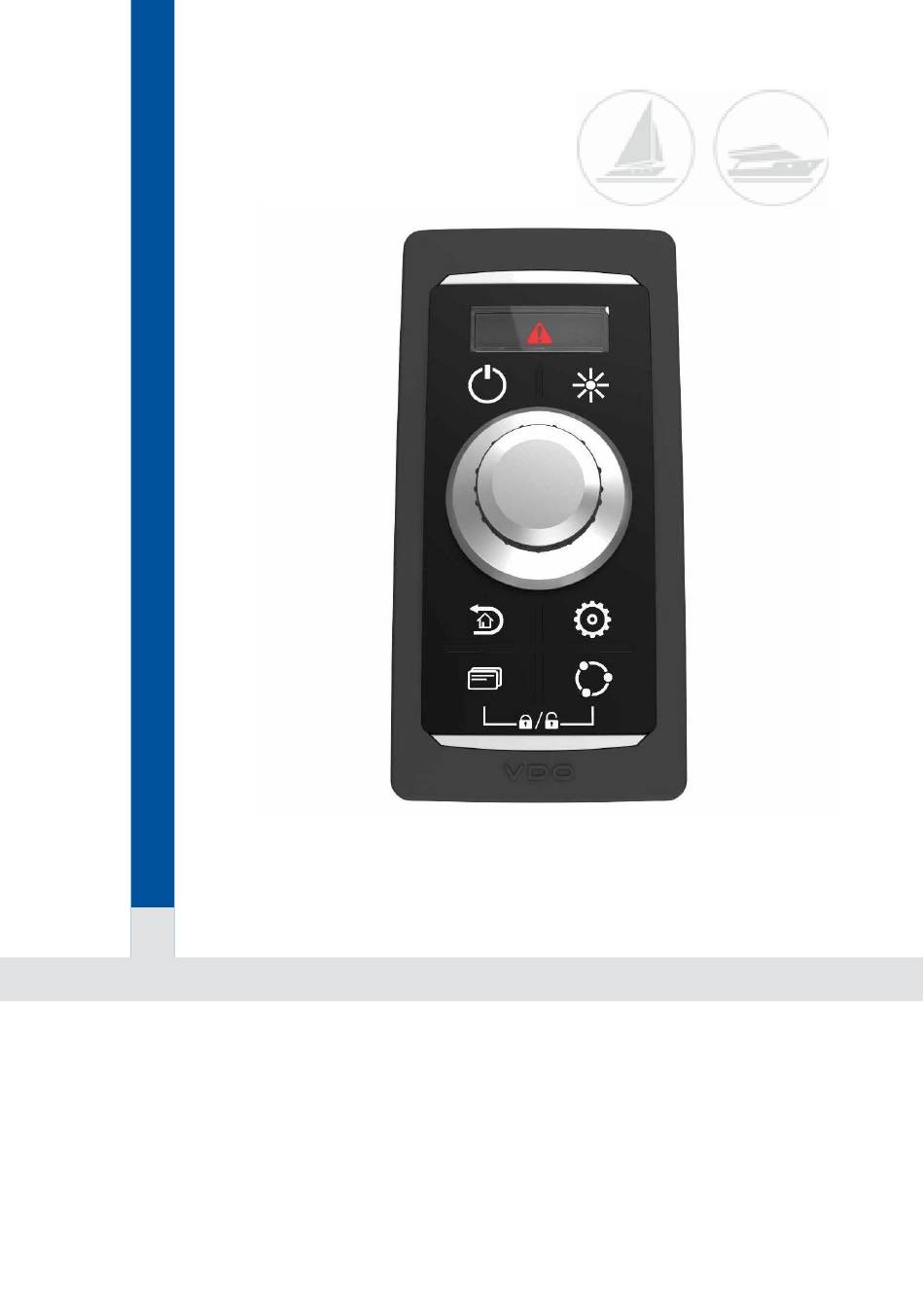

- Page 1 Instructions d'installation Nav Control V1.1 08/16...
- Page 3 Table des matières Installation Consignes de sécurité pour l'entretien AcquaLink® Nav Control Contenu Bus VDO Spécifications du matériel Brochage Spécifications Accessoires...
- Page 4 Avant de commencer les travaux, la borne négative de la batterie doit être débranchée ! L'utilisation des informations affichées par le système VDO ne vous exonère pas de vos responsabilités concernant votre bateau et les règles de bonne navigation. Faire toujours appel à sa propre expérience nautique lors de l'interprétation des valeurs affichées.
- Page 5 échéant. Connecter les câbles en respectant rigoureusement le schéma de câblage. Consignes de sécurité pour l'entretien Le système VDO Nav Control est sans entretien. Ne pas utiliser de produits de nettoyage. Les réparations sur le système doivent être effectuées uniquement...
- Page 6 à l'aide du bouton rotatif/poussoir et de six autres boutons- poussoirs. Une unité Nav Control peut prendre le contrôle de n’importe quel écran connecté au même bus VDO en appuyant sur un simple bouton. Il est également possible de connecter plusieurs unités au même bus sans aucun conflit.
- Page 7 à 8 broches et tous les périphériques sont alimentés par le réseau. Le Nav Box dispose de trois ports de bus VDO, par conséquent trois segments de bus VDO distincts peuvent être installés. Ceci permet de réduire la baisse de puissance dans le système et une installation simple dans toutes les zones de...
- Page 8 I = LEN (numéro d'équivalence de charges) x 0,050 A => E = 0,05 x LEN x L x 0,057 La chute de tension pour chaque segment de bus VDO ne doit pas être supérieure à 3 V. Remarque : le bus VDO a 2 câbles d'alimentation/terre AWG 22 => donc le calcul de la chute de tension est différent de NMEA 2000.
- Page 9 Spécifications du matériel Vue de face (avec lunette) Vue de face (sans lunette) Vue de côté Vue arrière Brochage...
- Page 10 Arrière : PBT GB20 Façade : Silicone VMQ Bouton : EN AW-AL Matériau lunette PC-FR Connecteurs 2 M12 8 broches Bus VDO Température de fonctionnement -20 ÷ +70 °C Température de stockage -40 ÷ +85 °C Plage tension de fonctionnement 8 ÷...
- Page 12 9464 Rüthi Suisse www.marine.vdo.com VDO - Marque déposée du Groupe Continental Les informations fournies dans cette brochure sont uniquement des descriptions générales ou des caractéristiques des performances, qui ne correspondent pas toujours exactement aux conditions d’utilisation réelles ou qui peuvent s'avérer différentes en raison de l'amélioration continue des produits.
