4 Montage

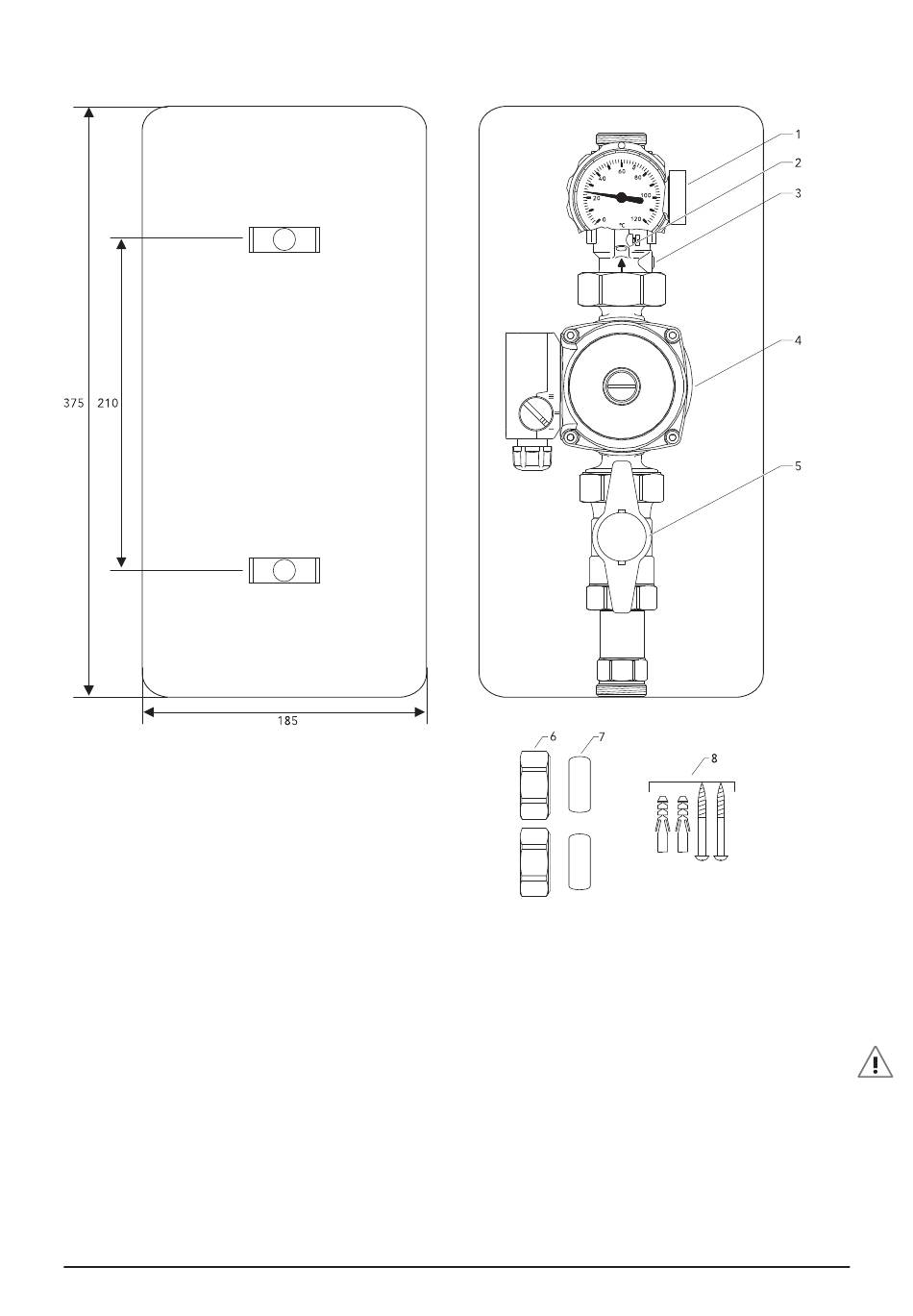

Fig. 3 Dimensions et distance de perçage pour support mural
FR-XXX_DECO-groupe-pompe_TI-MA-090924-11218K00
Fig. 4 Composants et matériel de fixation
1 raccord prévu pour soupape de sécurité avec bouchon à vis de
3/4" 2 pour sonde de température 3 vis de positionnement du
clapet anticonvection 4 pompe RS 25-6 5 vanne à boisseau sphé-
rique 6 écrou collet battu pour raccord de serrage à bague 7 bague
de 22 mm 8 chevilles et vis
●
Lorsque les raccords de serrage à bague sont utilisés
avec du tube de cuivre recuit utilisez impérativement
des bagues de renfort !
