7)PORTÉE DE L'HYPERFRÉQUENCE
D'usine le détecteur fonctionne sur 8m.
Retirer le strap "Range" pour avoir une portée de 11m.
8)BORNIER
1
0V ALIMENTATION
2
12V ALIMENTATION
3
CONTACT
4
D'ALARME
5
TEST
6
CONTACT
7
D'AUTOPROTECTION

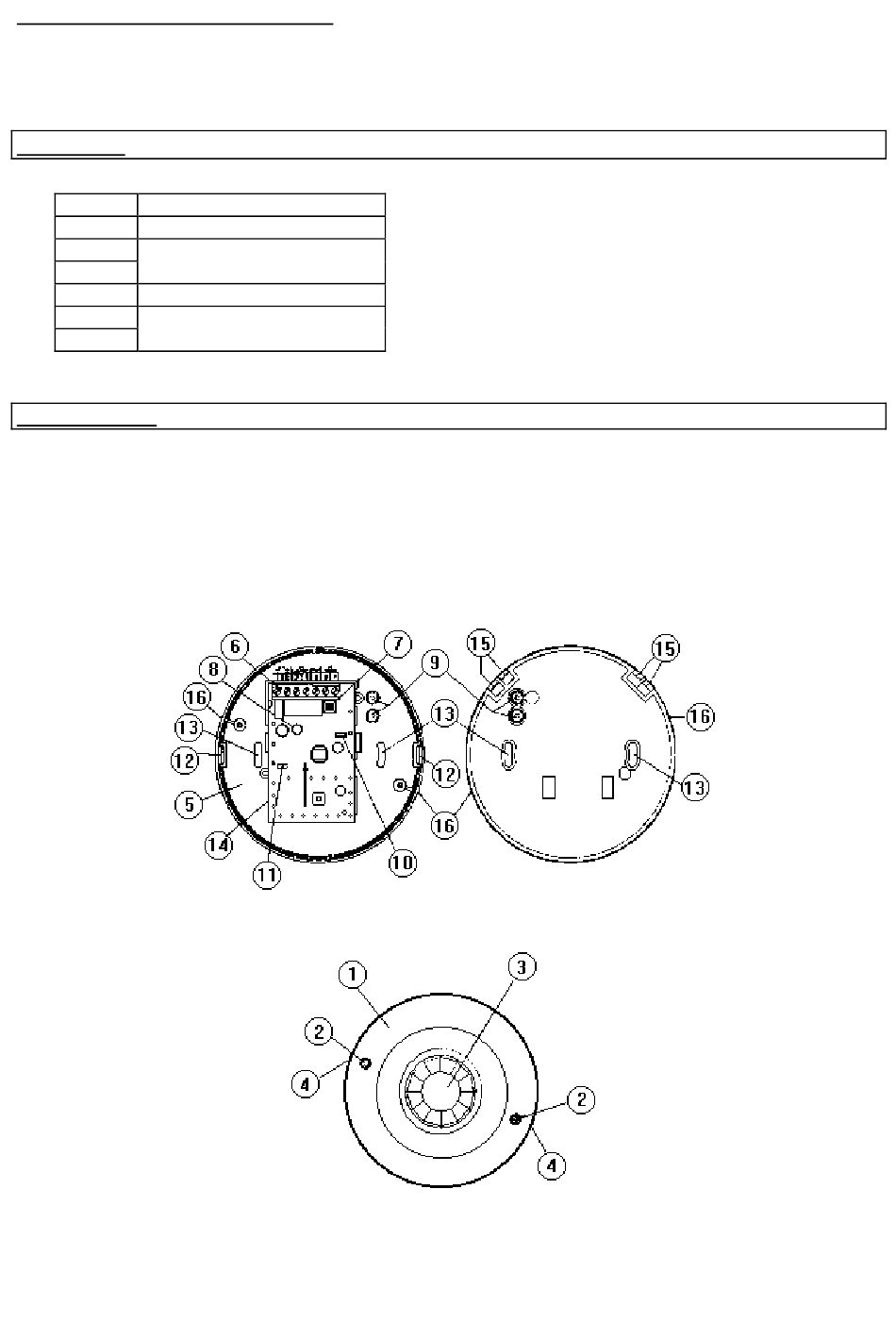

9)DESCRIPTION
1--Face avant
2--Vis de fixation du couvercle
3--Lentille
4--Repère d'alignement du couvercle
5--Socle
6--Bornier
7--Ressort d'autoprotection
8--Led
NI MICRA360 V2.0 20000717
9--Entrée de câble arrière
10-Strap pour commande led
11-Strap pour commande hyperfréquence
12-Clips pour assemblage
13-Trou pour fixation au plafond
14-Circuit électronique
15-Entrée des câbles latérale
16-Repère d'alignement
DIAGRAMME 2
DIAGRAMME 1
2
GUARDALL SAS
