18) Manuelle Entriegelung des Motors: bitte beachten Sie, dass die Entriegelungsschraube nur leicht
gedreht werden darf. Bei zu hohem Kraftaufwand kann die Schraube sowie das Gewinde beschädigt
werden.

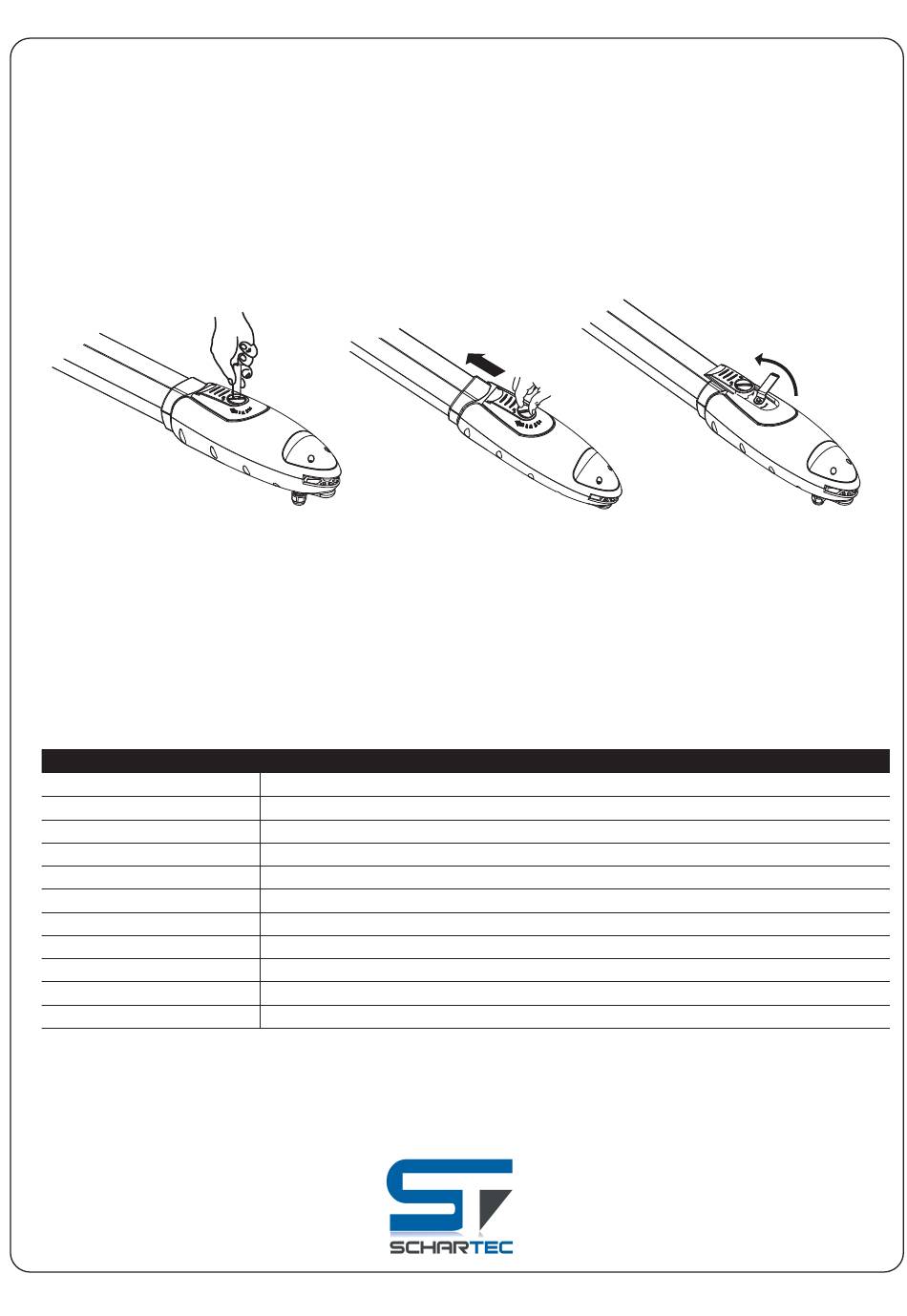

19) Drehen Sie die runde Scheibe auf dem Motor in Richtung "Open" (offen). Siehe Bild 21.
20) Schieben Sie die Abdeckung der Entriegelung nach vorne. Siehe Bild 22.
21) Verwenden Sie den Entriegelungsschlüssel und drehen Sie die Entriegelung gegen den Uhrzeigersinn
bis zum Anschlag.
Bild 21
7. Technische Daten
Motor
Getriebe Typ
Spitzenkraft
Bewegungshub
Spannungsversorgung
Max. Arbeitsstrom
Max. Torflügelgewicht
Max. Torflügelbreite
Arbeitstemperatur
Abmessung
Gewicht
Bild 22
Porte 300
24 V DC mit mech. Entriegelung
Wurmgetriebe
3000 N
350 mm
24 V DC
4 A für max. 10 Sekunden
300 kg pro Torflügel
3 m pro Torflügel
-20°C ~ +50°C
844mm * 115mm * 106mm
6,25 kg
11
Bild 23
