Polar 1920 Wash IP65 Moving Head
4.4.
Fixation
L'appareil peut être positionné sur une structure plate ou monté sur une structure ou une autre fixation
dans n'importe quelle orientation. Assurez-vous que toutes les charges se situent dans les limites
prédéterminées de la structure porteuse.
PRUDENCE
Limitez l'accès sous la zone de travail pendant le montage et/ou le démontage.
Pour monter l'appareil, suivez les étapes suivantes :

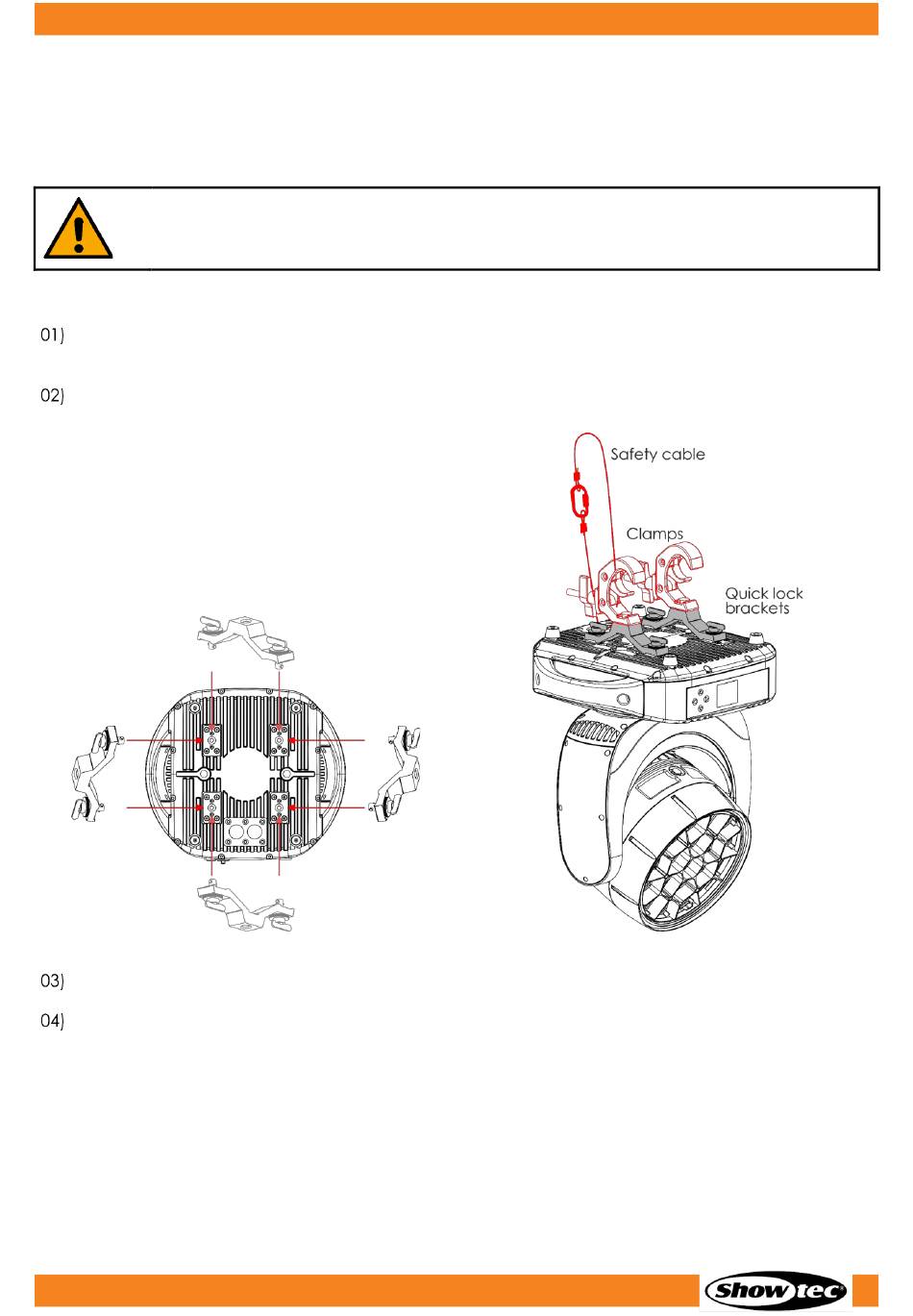

Fixez les 2 supports Quick lock, fournis avec l'appareil, sur les trous de montage des supports Quick
lock (13). Vous pouvez positionner les supports Quick lock de deux façons, comme indiqué sur le
schéma 08.
Installez les colliers, conformément au schéma 09. Veillez à utiliser des colliers adaptés à la fixation de
l'appareil sur une structure.
Attachez l'appareil à la structure de support. Assurez-vous que l'appareil ne puisse pas bouger
librement.
Fixez l'appareil avec une suspension secondaire, par exemple un câble de sécurité. Assurez-vous
que la suspension secondaire peut supporter 10 fois le poids de l'appareil. Si possible, la suspension
secondaire doit être fixée à une structure de support indépendante de la suspension primaire. Faites
passer le câble de sécurité à travers l'œillet de sécurité (15), comme indiqué sur le schéma 09. Vous
pouvez utiliser le câble de sécurité fourni avec l'appareil.
Code de produit : 40104
Schéma 08
15
Schéma 09
