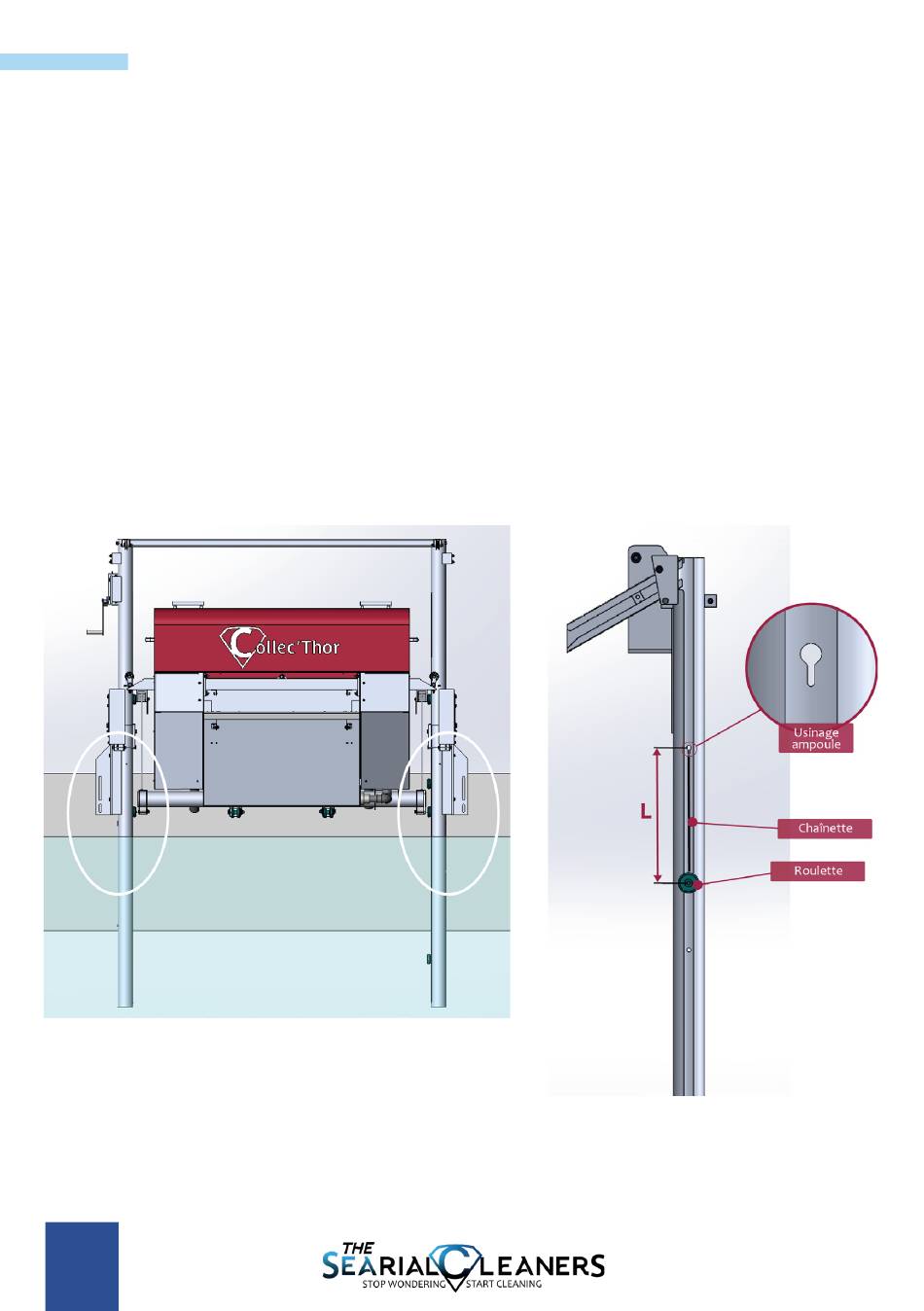

Étape 3 : Réglage des butées basses
- Utiliser les ensembles roulette/chainette (19) présents dans le sachet de vis
- Glisser une roulette dans la rainure d'un tube du bas (2). Répéter l'opération pour l'autre
côté (3). La vis qui dépasse de la roulette doit être dans le tube
- Passer la chainette dans l'usinage en forme d'ampoule de la poutre
- Mesurer le franc bord du ponton où le Collec'Thor va être installé
- Ajouter 45 cm / 17,7 in à cette valeur, vous obtenez la longueur L
- La longueur L est là longueur que doit avoir la chainette dans le tube
- Utiliser l'usinage ampoule et l'ensemble Vis M8x20+ écrou pour bloquer la chainette à la
bonne longueur
14
Notice d'installation
Collec'Thor
