3-4 Branchement des alimentations électriques et de l'unité de puissance
3-4-1 Branchement des
alimentations électriques
Le G-PILOT 3100 utilise deux types
d'alimentation électrique : une alimentation à
courant fort et une alimentation à courant faible,
toutes deux 12 V CC (10,5 à 16,5 V CC).
Important
Veiller à ce que la longueur des câbles soit
la plus courte possible.
Pour l'alimentation à courant fort,
sélectionner la section de fi l adaptée à
votre installation à l'aide du tableau de
section des fi ls (voir section 3-4-2).
Suivre les instructions du guide de câblage
(voir section 3-2-2).

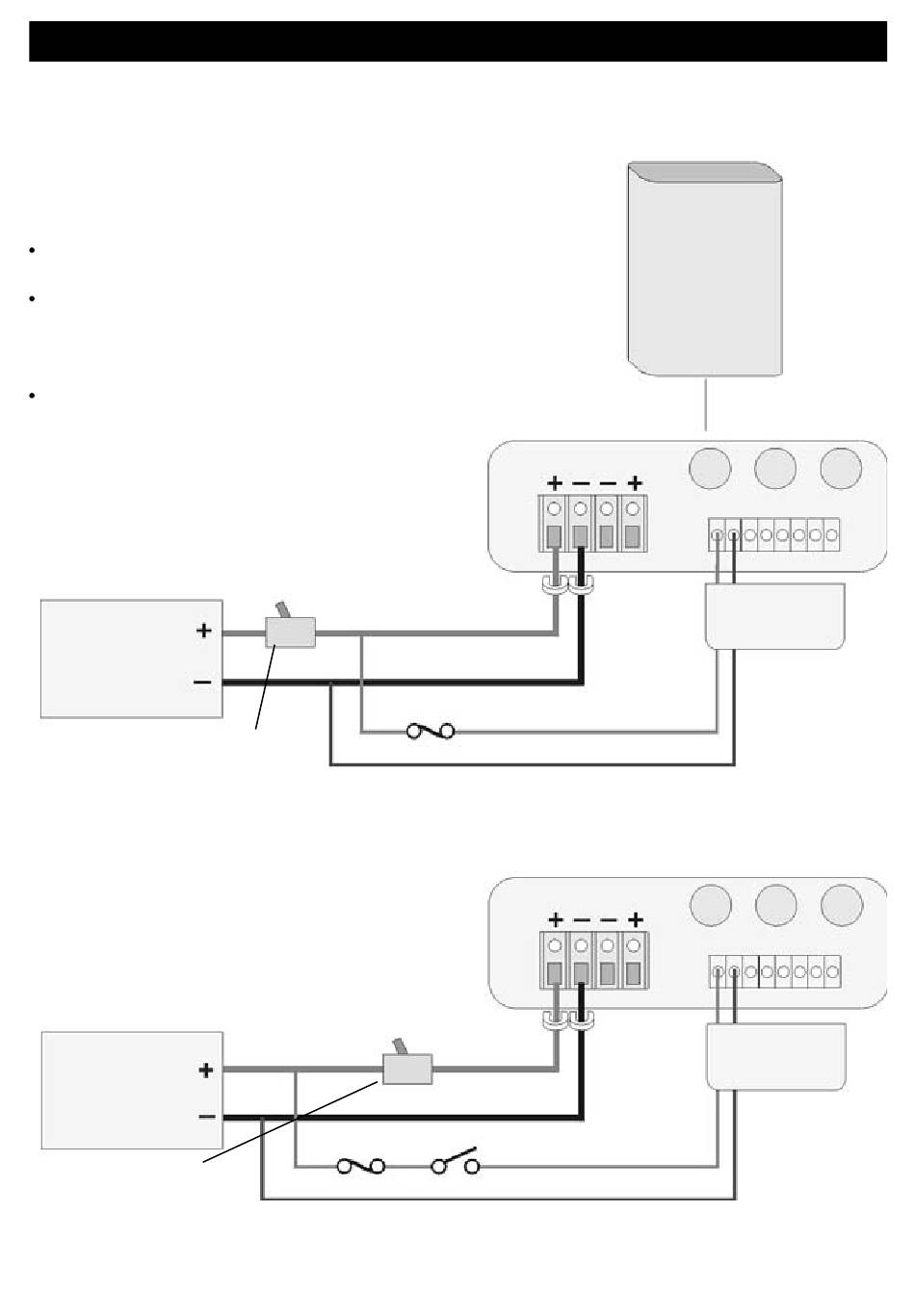

Alimentation : confi guration avec un seul
interrupteur
Optez pour ce type d'installation si vous
souhaitez utiliser un seul interrupteur pour
allumer et éteindre simultanément le G-PILOT
3100 et les autres instruments à bord.
Alimentation
12 V CC, courant
adapté à l'unité
de puissance
Interrupteur et coupe-circuit
ou fusible, courant adapté à
l'unité de puissance
Alimentation : configuration avec deux
interrupteurs
Optez pour ce type d'installation si vous
souhaitez éteindre l'unité de puissance tout
en laissant les autres instruments allumés.
Alimentation
12 V CC, courant
adapté à l'unité
de puissance
Interrupteur et coupe-
circuit ou fusible,
courant adapté à l'unité
de puissance
10
Installer des
serre-câbles
Fusible 1 A
Installer des serre-câbles
Fusible 1 A
Remarque : si votre système comprend plus de quatre boîtiers G-PILOT
3100 ou bien d'autres instruments série 3100, installer une alimentation à
courant faible supplémentaire pour ces appareils.
NAVMAN
Calculateur
Courant
fort
Courant
fort
Interrupteur
1 2 3 4 5 6 7 8
Protection de
câbles
Courant
faible
1 2 3 4 5 6 7 8
Protection
de câbles
Courant
faible
G-PILOT 3100 Notice d'installation
