insTallaTion
RaCCoRdeMeNT de la TeRRe
L'écrou et la borne de terre sur le générateur doivent
toujours être utilisés pour connecter le générateur à une terre
appropriée. Le câble de masse doit être de taille minimale
de fil # 8.

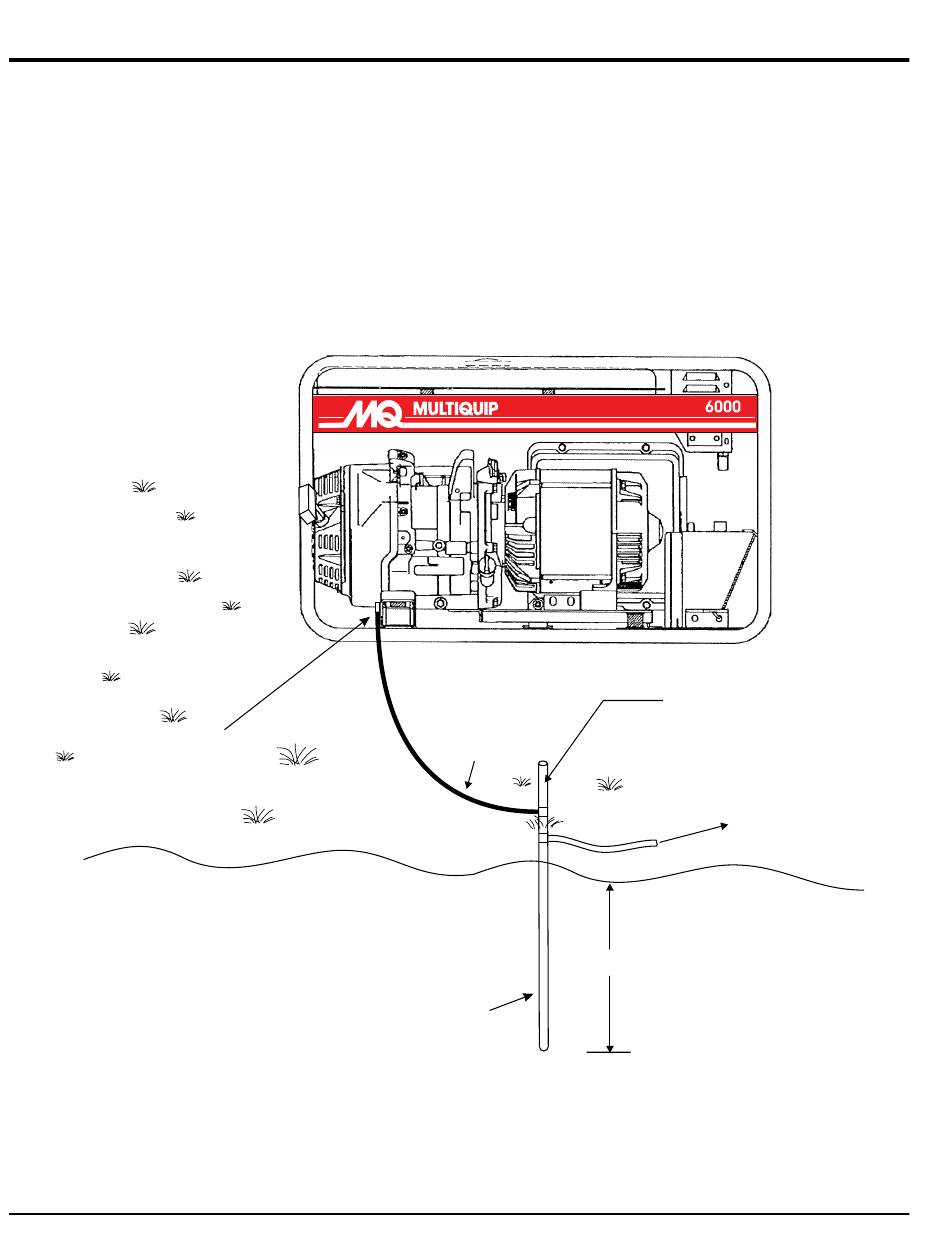

Au niveau du générateur, connecter la borne du câble de
masse entre la rondelle frein et l'écrou (schéma 2) et bien
serrer l'écrou. Branchez l'autre extrémité du câble de masse
à une terre appropriée (tige de mise à la terre).
TIGE DE MISE
CÂBLE
À LA TERRE
DE MASSE
COSSE DE TERRE
#8 MINIMUM
DU GÉNÉRATEUR
RELIER AU
SYSTÈME DE MISE
À LA TERRE
DU BÂTIMENT
SI NÉCESSAIRE
MINIMUM 8 PIEDS
REFERENCE
NEC 250-52(C)
Schéma 2. Mise à la terre du générateur
Page 14 — gaC-6HZ 60 HZ gÉNÉRaTeUR • MaNUel d'UTilisaTioN eT de PièCes — RÉv. #1 (31/03/10)
