Notice d'utilisation
Lorsque le symbole
Pôle positif : côté droit de l'embase / Pôle négatif : côté gauche de l'embase
Lorsque le symbole
Pôle positif : côté gauche de l'embase / Pôle négatif : côté droit de l'embase
d) Lire la tension de la diode mesurée à l'écran.
Remarques :
Lors de l'utilisation de la fonction Diode, la chute de tension pour une diode en
(polarisation directe) se situe entre 0,400 V et 0,900 V. Une valeur mesurée supérieure à celle
mentionnée, indique une diode défectueuse. L'indication « OL » indique une diode en circuit-
ouvert. Une valeur mesurée de 0 V indique une diode en court-circuit.

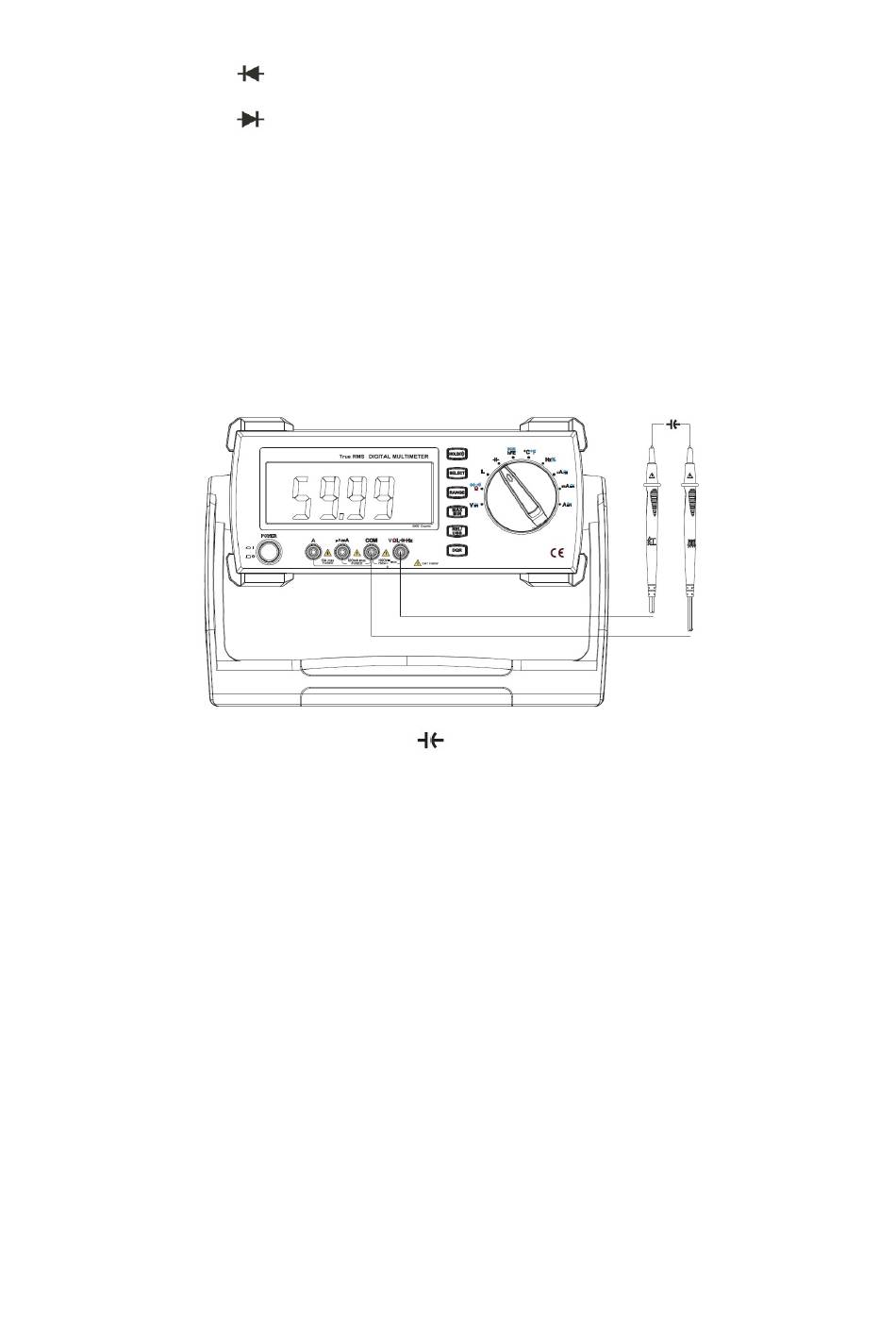

3.6 - Mesure de capacité
a) Tourner le commutateur sur la position
b) Insérer les cordons de mesure dans les bornes de l'appareil en respectant les couleurs.
c) Connecter les pointes de touche des cordons aux bornes de la capacité.
d) Lire la valeur affichée à l'écran.
Appuyer sur la touche [DCR] pour afficher les valeurs de dissipation de capacité (D) et
facteur de qualité d'inductance (Q). Ces valeurs sont uniquement données à titre indicatif.
Maintenir la touche [DCR] enfoncée longuement pour revenir à la mesure de capacité.
Remarques :
- Veiller à décharger la capacité avant d'effectuer une mesure.
- Si le circuit en cours de mesure est court-circuité ou si la capacité est au-dessus de la plage
autorisée, le symbole OL apparaît.
- Quelques chiffres peuvent être affichés à l'écran en raison des capacités intrinsèques des
cordons de test. Réinitialiser la lecture à O avant la mesure. Garder les cordons de test à
l'état ouvert et avec une fréquence de 1 kHz, appuyer sur la touche [REL] pour remettre la
lecture à zéro.
- Pour un condensateur de plus de 600 µF, il est normal que la stabilisation de la mesure
prenne du temps.
FRANCAISE D'INSTRUMENTATION
apparaît :
apparaît :
14
F2813MT-1120V1-FR
