9
PROFESSIONAL WIRELESS
MICROPHONE RECEIVER
ANT-B
9

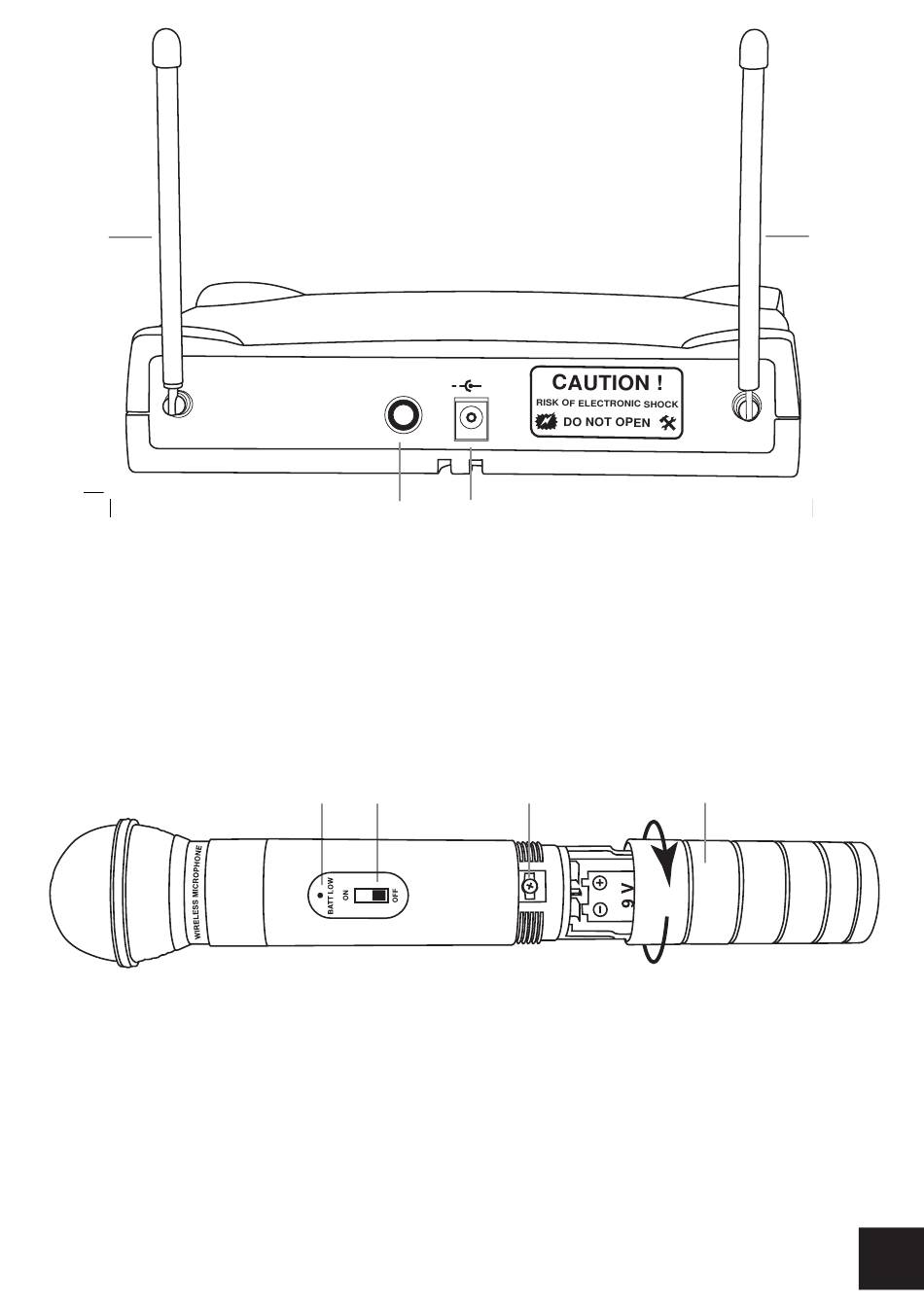

Antenne de réception du canal B.
10 Antenne de réception du canal A.
11 Sortie MIX OUT : Jack 6,35 mm mono (cordon livré) à relier à une
entrée microphone d'une table de mixage ou d'un préamplificateur.
12 DC IN : Entrée 12 V= via le bloc secteur livré.
13 LED témoin de fonctionnement du microphone : si la LED reste allumée
à la mise en marche du microphone ; la batterie est faible et doit être
remplacé, voir page 7.
14 Interrupteur trois positions :
15 Réglage du gain du microphone.
16 Trappe pour compartiment de la pile alcaline 9 V.
MIX OUT
11
13
14
Position OFF :
Position médiane : microphone en marche mais muet
Position ON : microphone en marche
DC INPUT
12-15 VDC
+
12
15
arrêt du microphone
5
10
ANT-A
16
FR
