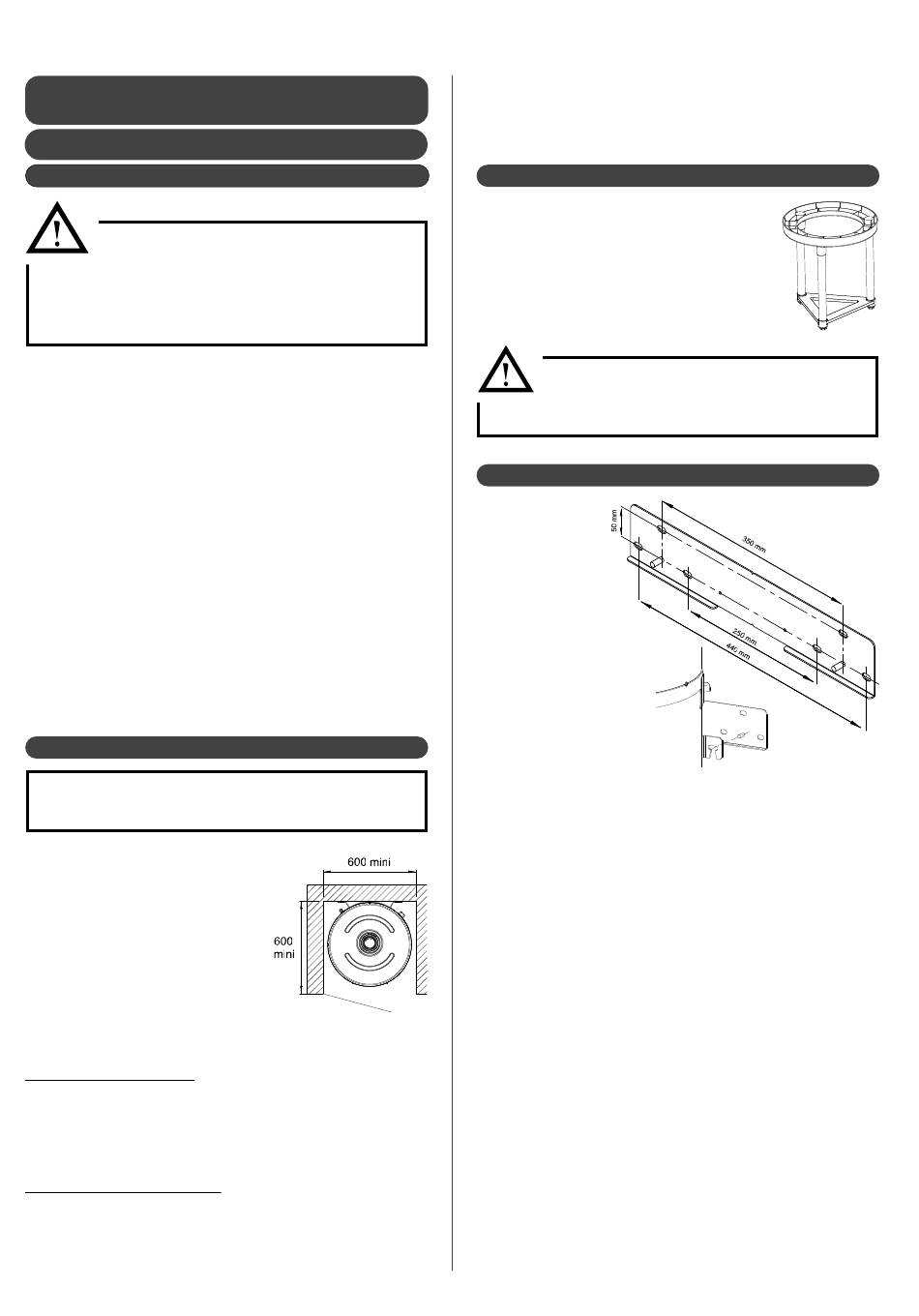

4 - INSTALLATION
4.1- Mise en place
4.1.1- Choix de l'emplacement
PRÉCAUTIONS D'INSTALLATION :
• L'appareil ne doit pas être installé à
proximité d'une fl amme permanente ou autre
source d'infl ammation.
• L'appareil doit être installé de manière à
empêcher les dommages mécaniques.
• Il est INTERDIT d'installer l'appareil :
- à l'extérieur,
- dans des pièces exposées au gel, ou dont la température est
inférieure à 7°C, y compris lorsque l'appareil est en fonctionnement.
- dans des pièces très humides avec dégagement de vapeur
important (salle de bains par exemple).
- dans des pièces comportant un risque d'explosion dû à des gaz,
des émanations ou des poussières.
• Il est INTERDIT :
- de faire fonctionner l'appareil avec de l'air aspiré contenant des
solvants ou des matières explosives.
- d'utiliser de l'air aspiré gras, poussiéreux ou chargé d'aérosols,
- de raccorder des hottes d'évacuation de vapeur au système de
ventilation.
-d'utiliser de l'air contenant des produits de combustion de
chaudière.
•
Éviter la proximité des pièces de nuit pour le confort sonore.
•
Ne pas installer la bouche d'aspiration à proximité d'une sortie de
fumée (distance minimale 0,6m).
4.1.2 - Positionnement
L'installation dans une pièce inférieure à 10 m
nécessite un raccordement en ventouse pour l'air
évacué et aspiré
Dans cette configuration, il est
recommandé de desserrer les vis
latérales de fi xation du capot supérieur
avant l'installation.
Zones de fi xation non autorisées des chauff e-eau thermodynamiques
100 & 150L :
Volume enveloppe
Le volume enveloppe est le volume qui est extérieur à la baignoire
ou à la cabine de douche et est limité, d'une part, par la surface
cylindrique verticale circonscrite à la baignoire ou à la cabine de
douche et d'autre part, au plan horizontal situé à 2,25m du fond de
la baignoire ou de la cuvette de douche.
Volume de protection
Le volume de protection est le volume d'accessibilité au toucher
pour une personne se trouvant dans la baignoire ou la cabine de
douche, qui est extérieur au volume enveloppe.
CHAUFFE-EAU THERMODYNAMIQUE SUR AIR 100L & 150L
-
10
NOTICE
Vue de dessus
:
:
Il est limité par la surface cylindrique verticale distante de 1,00m
du bord de la baignoire ou de la cabine de douche et limité par un
plan horizontal situé à 2,25m au-dessus du fond de la baignoire ou
de la cabine de douche.
4.1.3 - Montage au sol
Un trépied, voir § «Options», permet de poser le
chauff e-eau thermodynamique au sol, lorsque
le mur n'a pas la capacité de supporter la charge
d'un chauff e-eau.
Le trépied est réglable en hauteur de 300mm à
500mm.
Pour régler l'horizontalité, chacun des pieds est
équipé d'une vis de réglage.
Même en cas de montage sur pieds, fi xer
le chauff e-eau thermodynamique au mur
pour éviter tout basculement.
4.1.4 - Montage au mur
Pour une fixation
m u r a l e r o b u s t e
e t p a r f a i t e m e n t
verticale, il convient
d ' u t i l i s e r l a ( l e s )
platines(s) de fi xation
murale (en option).
Cette platine est pré-
percée avec diff érents
entraxes de fi xation :
250mm, 350mm ou
440mm. Cela permet
d'une part, une fi xation
murale plus robuste en
utilisant si besoin est,
4 points de fi xation au
lieu de 2, et d'autre part, un pré-positionnement parfaitement horizontal
2
à l'aide d'un niveau.
Veiller à la solidité du mur d'accrochage.
Chauff e-eau 100L
Poids en eau :
Chauff e-eau 150L
Laisser un espace libre de 300mm sous l'appareil pour le
démontage de l'appoint électrique ou de l'anode.
Avant de fi xer l'appareil :
• Défi nir l'emplacement du Chauff e-eau
thermodynamique (voir § «Positionnement»)
• Positionner le gabarit de percement contre le mur (fourni
avec l'appareil) à l'aide d'un niveau
• Tracer la position des perçages pour la fi xation murale de
la platine et de la sortie ventouse*
• Percer 1 trou Ø132 pour la sortie ventouse Ø125* ou Ø90
pour la sortie en tube PVC* Ø80.
• Repérer et percer les trous de fi xation
• Fixer la (les) platine(s) en s'assurant de son
positionnement horizontal
• Accrocher le ballon sur la (les) platine(s) de fi xation
murale et serrer les écrous
platine de fi xation
murale
= 148kg
= 219kg
-
-
INSTALLATEUR
E
